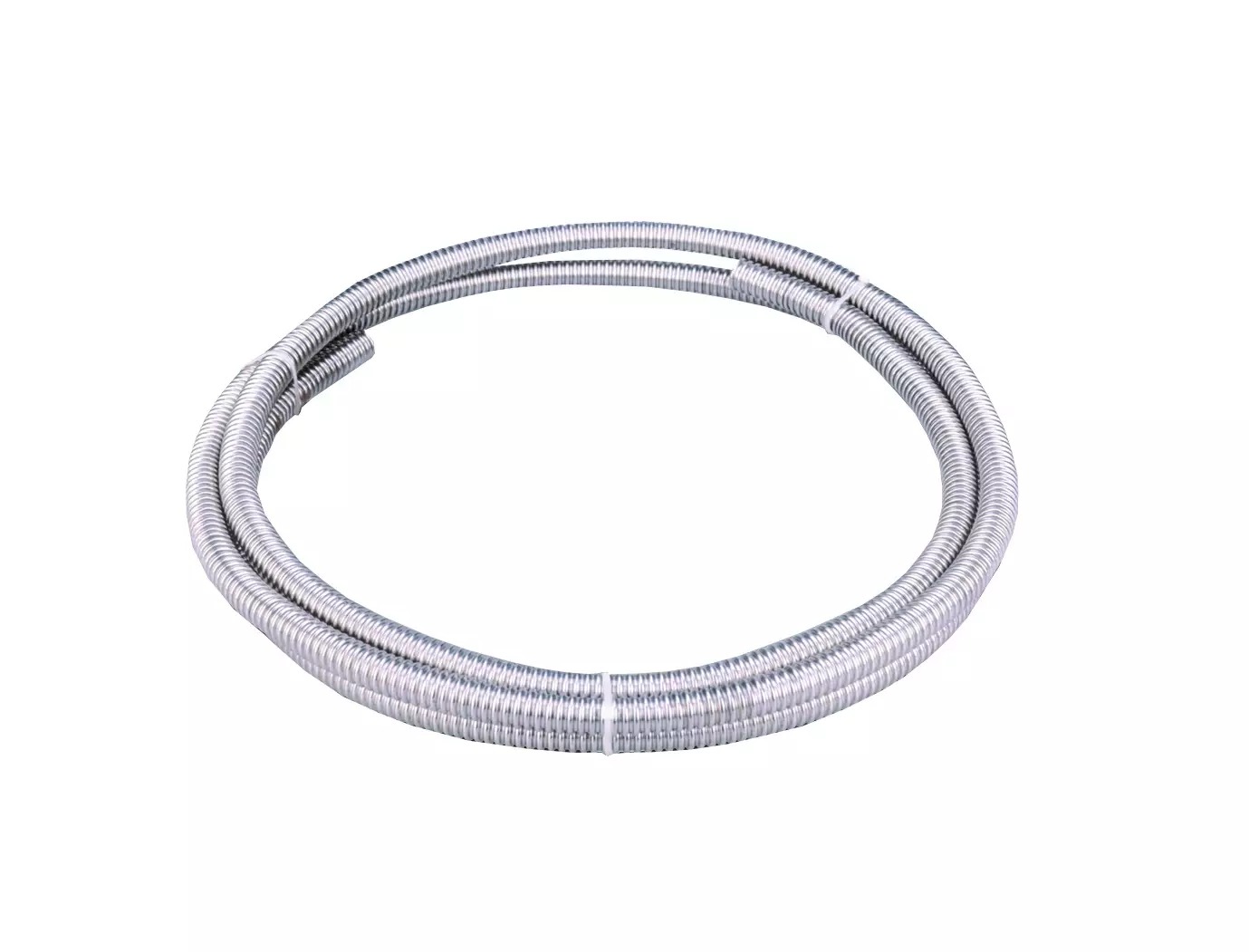

Nerezová hadice s vlnovcem - flexibilní - 16 mm; 3/4 palce; 4 m

Detailní popis produktu

Tato nerezová hadice s vlnovcem se běžně používá v bytových i komerčních budovách k propojení komponentů ve vodovodních, vytápěcích a solárních systémech. Umožňuje překlenout drobné nerovnosti mezi armaturami a komponenty, což snižuje namáhání systému a zabrání únikům. Flexibilita vlnovce umožňuje snazší montáž ve vyhraněných prostorech a kolem překážek, přičemž zároveň zajištěně udržuje těsnost. Instalatéři ji často používají v potrubích pro teplou i studenou vodu domácností, stejně tak i v solárních tepelných okruzích, kde je třeba překlenout tepelné roztažnosti.

V bytových domovech i průmyslových zařízeních pomáhají tyto vlnovce řešit vibrace systému a tepelné pohyby. Jsou zvláště vhodné v aplikacích, kde pevné potrubí by v průběhu času způsobovalo mechanické namáhání nebo selhání. Konstrukce z nerezu zajistí odolnost proti korozi, čímž je vhodná pro dlouhodobé použití ve vlhkém nebo vlhkém prostředí.

Technické parametry

Jmenovitý tlak PN 10 platí konkrétně pro verzi této hadice s vlnovcem o průměru 16 mm (3/4 palce). To znamená, že dokáže zvládnout tlak tekutiny až 10 bar při zadané pracovní teplotě +85 °C. Materiál, nerez AISI 304, poskytuje dobré odolnosti proti oxidaci a korozi ve vodních systémech. Při výběru tohoto komponentu zkontrolujte, že systémový tlak nepřekročí PN 10 a pracovní teplota zůstane v rámci stanovených mezí, aby byla zajištěna bezpečnost a trvanlivost.

Montáž a připojení

Při správné montáži je třeba zarovnat vlnovce mezi dvěma závitovými armaturami, přičemž je třeba zajistit, že vnitřní vlnovky nejsou během montáže stlačeny nebo zkroucené. Vlnovce se připojuje pomocí standardních závitových armatur 3/4 palce (M26x1.5) kompatibilních s mužským koncem vlnovce. Nýt se rovnoměrně utáhne kleštěmi, aby se zabránilo nerovnoměrnému rozdělení namáhání. Před finálním utažením zkontrolujte, že vlnovce není zkriven a že místa připojení jsou volná od nečistot nebo poškození.

Vyhněte se přetížení armatur, protože to může vést ke deformaci vlnovce a ohrozit těsnost. Před montáží zajistěte, že systém je vybitý, a po utažení proveďte vizuální kontrolu, abyste potvrdili, že vlnovce není zkroucen. Běžnou chybou je připojení vlnovce do polohy, kde je vystaveno ohýbání nad jeho návrhové limity, což může vést k předčasnému selhání.

Kompatibilita a příslušenství

Tato hadice s vlnovcem je kompatibilní se standardními měděnými a plastovými potrubními systémy běžně používanými ve vytápěcích a potrubních aplikacích. Vyžaduje závitové armatury o velikosti 3/4 palce (M26x1.5) pro připojení k ventilům, radiátorům nebo jiným komponentám systému. Při sestavování systému zkontrolujte, že všechny armatury mají stejný závit a jeho rozteč, aby se zabránilo únikům. Podle konfigurace systému mohou být potřeba další komponenty, jako izolační ventily nebo tlakové redukční zařízení. Pro tuto verzi nejsou doporučovány žádné konkrétní příslušenství.

Technický pozadí pro projektanty

Funkce této hadice s vlnovcem vychází z flexibilního nerezového potrubí s vlnovkou, které umožňuje úhlový a osový pohyb, přičemž zároveň udržuje těsné spojení. Materiál, nerez AISI 304, je zvolen díky své odolnosti proti korozi a mechanické síle za normálních provozních podmínek. Vlnovce se integruje do systému tím, že kompenzuje tepelné roztažnosti a smrštění, čímž snižuje namáhání na spoje a armatury. Trvanlivost a efektivita závisí na tom, že pracovní teplota a tlak zůstanou v rámci stanovených mezí, stejně jako na absenci agresivních médií, které by urychlily korozi.

Servis a provoz

Během provozu by měly být pravidelně kontrolovány, zda vlnovce není zkriveno, zkroucené nebo jinak poškozené. Zkontrolujte spoje na případné úniky nebo uvolnění, zejména po obdobích vysokého systémového tlaku. Pro tuto verzi nejsou stanoveny žádné plánované servisní intervaly. Pokud se objeví jakékoli problémy, vlnovce by mělo být ihned vyměněno, aby se zabránilo selhání systému. Návrh vlnovce umožňuje demontáž a výměnu bez nutnosti řezání nebo svařování, pokud jsou armatury přístupné.

Nejčastější otázky

Lze tuto hadici s vlnovcem použít ve solárních tepelných systémech?
Ano, je vhodná pro použití ve solárních tepelných systémech za středních tlakových a teplotních podmínek, pokud pracovní teplota nepřekročí +85 °C a tlak zůstane v rámci PN 10.

Je tato hadice s vlnovcem kompatibilní s plastovým potrubím?
Ano, lze ji připojit k plastovému potrubí pomocí standardních závitových armatur o velikosti 3/4 palce. Ujistěte se, že armatury jsou kompatibilní jak s vlnovcem, tak s materiálem plastového potrubí.

Lze vlnovce ohýbat během montáže?
Ne, vlnovce by nemělo být ručně ohýbáno během montáže. Jakékoli ohýbání by mělo být provedeno v rámci návrhových limitů výrobce, aby se zabránilo poškození vlnovky.

Co je třeba zkontrolovat po montáži?
Po montáži zkontrolujte, že vlnovce není zkriveno nebo zkroucené, potvrďte rovnoměrné utažení armatur a vizuálně zkontrolujte, zda nejsou přítomny známky poškození nebo špatného zarovnání.
