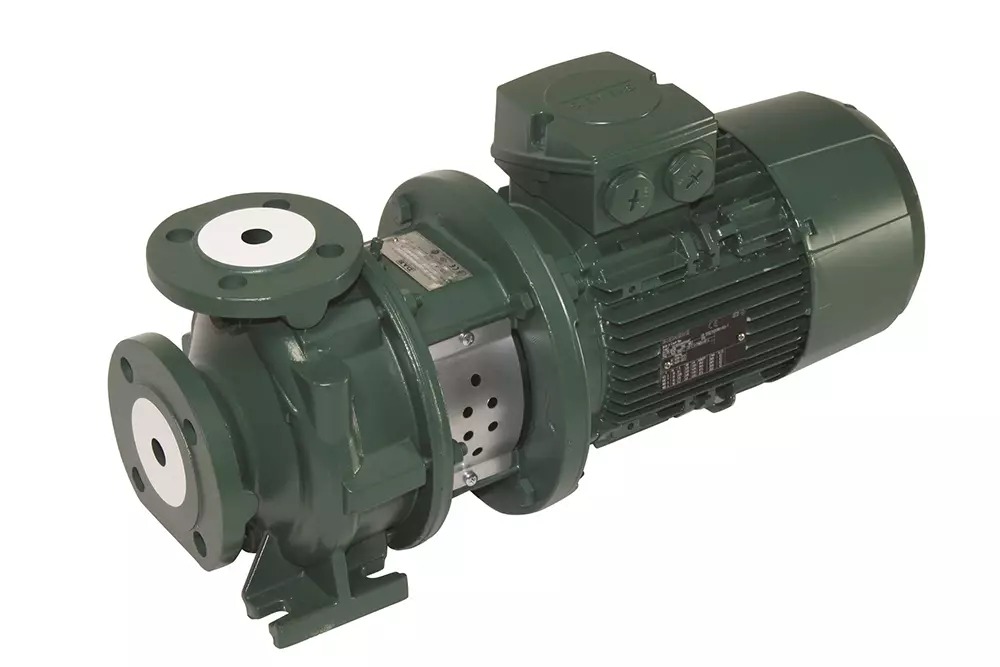

NKP-G 32-125/120/B/BAQE/1,5/2 Centrifugální monobloková čerpadla - bronzové lopatkové kolo

Detailní popis produktu

Tato monobloková centrifugální čerpadla se často používají v průmyslových a komerčních topných systémech, HVAC aplikacích a v oběhových systémech procesní vody. Jsou vhodná pro prostředí, kde je požadováno spolehlivé a nepřetržité čerpání neagresivních kapalin. Instalatéři pracující v kotelnu, centrální topné stanice a střední oběhové systémy vody najdou tato čerpadla ideální díky své odolné konstrukci a efektivnímu výkonu. Rozdělený hřídelový design umožňuje snadnější přístup k údržbě, přičemž zachovává konstrukční integritu za vysokotlakých podmínek.

Série NKP-G se často vyskytuje v systémech vyžadujících stabilní průtok v širokém rozsahu tlaků. Dá se snadno integrovat do standardních potrubních rozvodů pomocí šroubení nebo závitových spojení a je kompatibilní s oběma radiálními a radiálně-axiálními proudovými konfiguracemi. Její kompaktní rozměr z ní činí vhodnou pro úzce omezené prostory, zatímco bronzové lopatkové kolo zajišťuje odolnost proti korozi v mírně agresivních nebo proměnlivých teplotních podmínkách.

Technické parametry

Maximální pracovní tlak	16 bar (1600 kPa) (max. 10 bar pro DN 200)
Maximální okolní teplota	+40 °C
Prováděcí rozsah	průtok od 1 do 105 m³/h s výškou tlaku až 96 m.
Rozsah teplot čerpané kapaliny	od -10 °C do +140 °C
Stupeň krytí	IP55
Standardní mechanické těsnění	uhlík/sklovouhlík/EPDM
Třída izolace	F
Kód	1D1121B5U
Značka	IVAR

Maximální pracovní tlak 16 bar zajišťuje, že čerpadlo dokáže zvládnout vysokotlaké smyčky typické pro topné systémy. Prováděcí rozsah, který zahrnuje průtoky od 1 do 105 m³/h a výšku tlaku až 96 m, z něj činí přizpůsobivé různým systémovým požadavkům. Rozsah teplot čerpané kapaliny od -10 do +140 °C znamená, že může efektivně pracovat jak v chladných, tak i v teplých vodních oběhových systémech. Stupeň krytí IP55 a tepelná izolační třída F zajišťují bezpečnou a odolnou provozní funkci i v náročných prostředích.

Montáž a připojení

Před montáží ověřte, že čerpadlo je kompatibilní s hydraulickými požadavky systému. Ujistěte se, že všechna připojovací potrubí jsou čistá a bez nečistot, aby se zabránilo zácpě. Použijte připojení DN 200 podle standardů PN 16 DIN 2533 nebo PN 10 DIN 2532 pro DN 200. Vždy zarovnejte hřídel čerpadla s motorem a zabezpečte vhodnými spojkami. Ověřte, že mechanické těsnění je správně dosedlé a mazané. Zkontrolujte, zda je tělo čerpadla plně naplněno kapalinou před spuštěním, aby se zabránilo suchému běhu. Běžnou chybou během montáže je opomenutí předplnění čerpadla, což může způsobit kavitaci nebo poškození lopatkového kola.

Kompatibilita a příslušenství

Toto čerpadlo je navrženo tak, aby fungovalo s běžnými průmyslovými potrubními systémy pomocí šroubení nebo závitových spojení. Pro optimální výkon zajistěte, že systém zahrnuje vhodné filtry, aby se zabránilo vstupu pevných částic do čerpadla. Příslušenství, jako jsou tlakové manometry, průtokoměry a uzavírací ventily, by mělo být instalováno před a za čerpadlem, aby bylo možné sledovat a izolovat systém. Další komponenty, jako jsou tlumicí podložky a flexibilní spojky, mohou být také potřeba v závislosti na rozvrhu systému a citlivosti na vibrace.

Technický pozadí pro projektanty

Tato centrifugální monobloková čerpadla pracují na principu převodu mechanické energie z motoru na kinetickou energii prostřednictvím lopatkového kola, které zvyšuje statický tlak kapaliny. Bronzové lopatkové kolo nabízí dobrou odolnost proti opotřebení a je zvláště vhodné pro neabrazivní kapaliny. Litinové tělo poskytuje konstrukční pevnost a tepelnou stabilitu. Rozdělený hřídelový design umožňuje snadnějí výměnu ložisek a těsnění bez úplné demontáže. Při integraci do systému zvažte viskozitu kapaliny, výšku nasávání a netzátový nasávací tlak (NPSH), aby byla zajištěna stabilní provozní funkce. Křivka výkonu čerpadla musí odpovídající požadavkům systému, aby se zabránilo neefektivnosti nebo nadměrnému namáhání komponent.

Údržba a provoz

Pravidelná kontrola mechanického těsnění a ložisek je doporučena, aby se udržovala účinnost a prodloužila životnost. Zkontrolujte, zda nejsou přítomny úniky kolem těsnění hřídele, a ujistěte se, že čerpadlo zůstává předplněné během provozu. Místa potřebující mazivo by měla být údržbě podle specifikací motoru. Sledujte výkon čerpadla prostřednictvím měření průtoku a tlaku, aby bylo možné detekovat rané známky opotřebení nebo zácp. I když konkrétní intervaly údržby nejsou uvedeny, pravidelné kontroly jsou nezbytné v náročných provozních podmínkách.

Nejčastější otázky

Jaké kapaliny jsou vhodné pro toto čerpadlo?
Toto čerpadlo je vhodné pro čisté, neagresivní, neviskózní kapaliny podobné vodě. Není určeno pro použití s abrazivními, krystalizačními nebo vysokokorozivními médii.

Může být čerpadlo použito v nízko-temperačních prostředích?
Ano, provozní rozsah zahrnuje kapaliny až do -10 °C, což z něj činí vhodné pro přečerpávání chlazené vody nebo kondenzátu v určitých průmyslových aplikacích.

Je pro motor potřeba chlazení?
Ne, uzavřený asynchronní motor je chlazen vnějším větráním a nepožaduje dodatečná opatření pro chlazení za běžných provozních podmínek.

Jaká je maximální povolená okolní teplota?
Čerpadlo je určeno pro provoz v prostředích s okolními teplotami až do +40 °C, nad tím může být ovlivněn výkon a životnost motoru.
