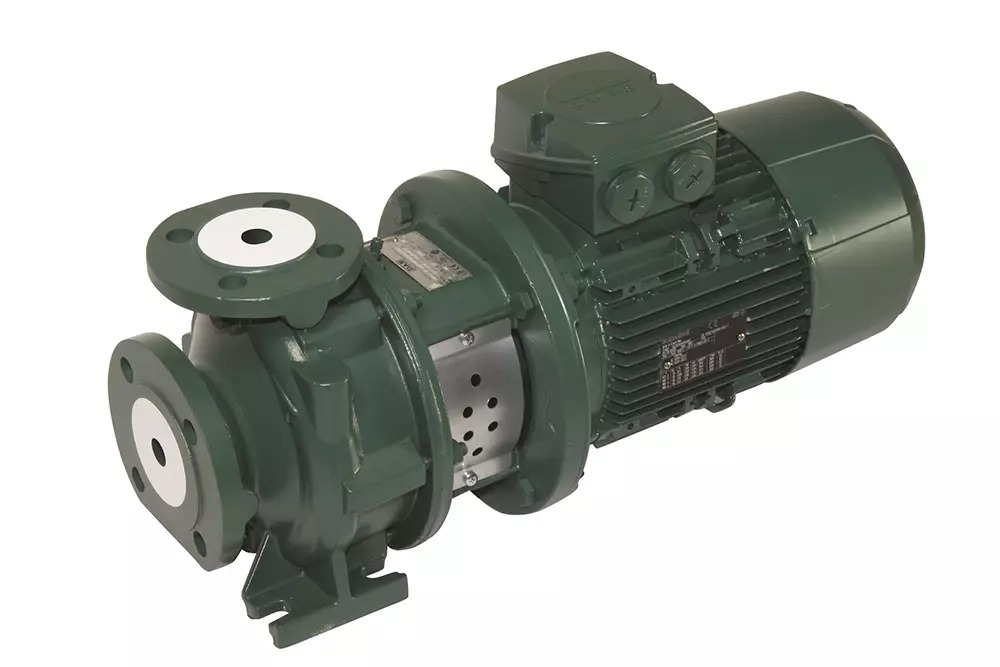

NKP-G 32-125/130/B/BAQE/2,2/2 Centrifugální monobloková čerpadla - bronzové lopatkové kolo

Detailní popis produktu

Tato monobloková centrifugální čerpadla se často používají v průmyslových a komerčních aplikacích, jako jsou systémy HVAC, vodní oběhové smyčky a zpracování procesních tekutin. Jsou vhodná pro prostředí, kde je požadováno spolehlivé čerpání neabrazivních, necrystalizujících kapalin v širokém rozsahu průtoků a tlaků. Instalatéři často setkávají s těmito čerpadly v systémech vyžadujících střední až vysokou výšku a stabilní průtok. Správná instalace zajistí efektivní dlouhodobou funkčnost a soulad s hydraulickými požadavky.

Robustní litinový těleso a bronzové lopatkové kolo způsobují, že tato čerpadla jsou ideální pro aplikace s vodními médiemi za různých tepelných zátěží. Jejich kompaktní monoblokový design zjednodušuje integraci do stávajících potrubních rozvodů, přičemž zachovává konstrukční pevnost za vysokotlakých podmínek. Čerpadla se často vyskytují v systémech pro doplňování vody do kotlů, chlazení a obecné přečerpávání tekutin.

Technické parametry

Maximální pracovní tlak	16 bar (1600 kPa) (max. 10 bar pro DN 200)
Maximální okolní teplota	+40 °C
Pracovní rozsah	Průtok od 1 do 105 m³/h s výškou až 96 m
Rozsah teplot kapaliny	od -10 °C do +140 °C
Stupeň ochrany	IP55
Standardní mechanická těsnění	uhlík/skřímal/EPDM
Třída izolace	F
Kód	1D1121B6U
Značka	IVAR

Maximální pracovní tlak 16 bar (1600 kPa) umožňuje vysokotlakou funkci, i když tato mez je snížena na 10 bar pro připojení DN 200. Čerpadla mohou zvládat teploty kapalin od -10 °C do +140 °C, což je vhodné pro chladné i horké vodní aplikace. S průtokem od 1 do 105 m³/h a výškou až 96 m podporují široké rozsahy hydraulických konfigurací. Tyto parametry pomáhají inženýrům při výběru vhodného čerpadla pro konkrétní systémové požadavky, zajišťují kompatibilitu s potrubními průměry, šroubením a řídicími mechanismy.

Instalace a připojení

Správná instalace začíná ověřením zarovnání základny čerpadla s povrchem montáže a jejím upevněním pomocí standardních montážních bodů. Přívodní a odtokové přípojky čerpadla vyžadují DN rozměry kompatibilní s potrubím systému. Typy závitů a standardy těsnění by měly odpovídající těm u připojených komponent, aby se zabránilo únikům. Je nutná minimální přímá délka potrubí před a za čerpadlem, aby se snížila turbulence a riziko kavitace. Před uvedením do provozu zkontrolujte stav mechanického těsnění, zajistěte správnou souosost spojky mezi čerpadlem a motorem a ověřte integrity všech závitových a těsněníových spojů. Běžné chyby instalace zahrnují nesouosost hřídele pohonu, nesprávnou orientaci lopatkového kola a nedostatečné uvažování tepelné roztažnosti potrubního systému. Tyto problémy mohou vést k vibracím, předčasnému opotřebení nebo snížení účinnosti.

Kompatibilita a příslušenství

Tato čerpadla jsou kompatibilní se standardními průmyslovými potrubními systémy s litinovými nebo ocelovými ventily, těsněními a šroubením. Pro systémy v chladném klimu může být nutná dodatečná izolace nebo topná dráha kolem těla čerpadla, aby se zabránilo zmrazení. Příslušenství, jako jsou tlakové manometry, síty a nezpětné ventily, by mělo být zahrnuto pro podporu monitorování a ochrany systému. Pro konkrétní aplikace mimo standardní vodní média lze objednat upravené verze čerpadla. Tyto úpravy mohou zahrnovat alternativní materiály těsnění nebo specifikace motoru. Související produkty zahrnují jiná monobloková centrifugální čerpadla z řady DAB.NKM-G a DAB.NKP-G, která nabízejí podobné výkonové charakteristiky s odlišnostmi v materiálu lopatkového kola nebo konfiguraci motoru.

Technický pozadí pro projektanty

Čerpadlo pracuje pomocí centrifugálního mechanismu, kde rotující bronzové lopatkové kolo přenáší kinetickou energii na kapalinu, vytvářející tlakový rozdíl, který pohání průtok. Rozdělený hřídelový design snižuje zatížení tělesa čerpadla během provozu, což zvyšuje odolnost. Litinový těleso poskytuje dobrou odolnost proti korozi pro neagresivní kapaliny, přičemž udržuje mechanickou pevnost za vysokotlakých podmínek. Výběr EPDM a skřímalového mechanického těsnění zajišťuje kompatibilitu s neagresivními médiy a minimalizuje riziko úniků. Stupeň ochrany IP55 chrání před prachem a vniknutím vody, což umožňuje bezpečné použití venku nebo uvnitř. Projektanti musí zohlednit tepelné limity čerpadla při jeho integraci do obvodů s kolísajícími teplotami, aby se zabránilo přehřátí nebo degradaci materiálu.

Služba a provoz

Pravidelná údržba zahrnuje kontrolu stavu mechanického těsnění a pravidelnou kontrolu souososti spojky. Doporučuje se mazání ložisek a ověření funkce motoru, aby se udržela výkonová účinnost. Při servisních kontrolech zajistěte, že čerpadlo je odpojeno od obvodu a vyrovnáno tlakem, než přistoupíte k vnitřním komponentám. Instalatéři by měli sledovat zvuk a úroveň vibrací čerpadla, aby detekovali rané známky nerovnováhy nebo selhání ložisek. Elektrické připojení musí zůstat suché a bezpečné, aby se zabránilo chybám motoru. I když konkrétní intervaly údržby nejsou uvedeny, pravidelné kontroly podle pokynů výrobce prodlouží životnost čerpadla a zajistí jeho pokračující efektivitu.

Nejčastější otázky

Může NKP-G 32-125/130/B/BAQE/2,2/2 pracovat s teplotami pod nulou?
Ano, čerpadlo je schopné fungovat s kapalinami o teplotě až -10 °C, pokud zůstává tekutina nekristalizující a chemicky neutrální.

Je standardní třífázový motor pro tuto verzi?
Ano, čerpadlo je vybaveno standardním třífázovým uzavřeným asynchronním motorem s chlazením vnějším větráním, vhodným pro průmyslové napájení.

Jaké materiály jsou použity pro mechanické těsnění?
Standardní mechanické těsnění se skládá z uhlíka, skřímalu a EPDM, což poskytuje spolehlivé těsnění pro neagresivní média.

Může toto čerpadlo být použito pro viskózní kapaliny?
Ne, čerpadlo je určeno pro čisté, neviskózní kapaliny. Viskózní média vyžadují jiný návrh čerpadla, aby byl zajištěn správný průtok a zabráněno předčasnému opotřebení.
