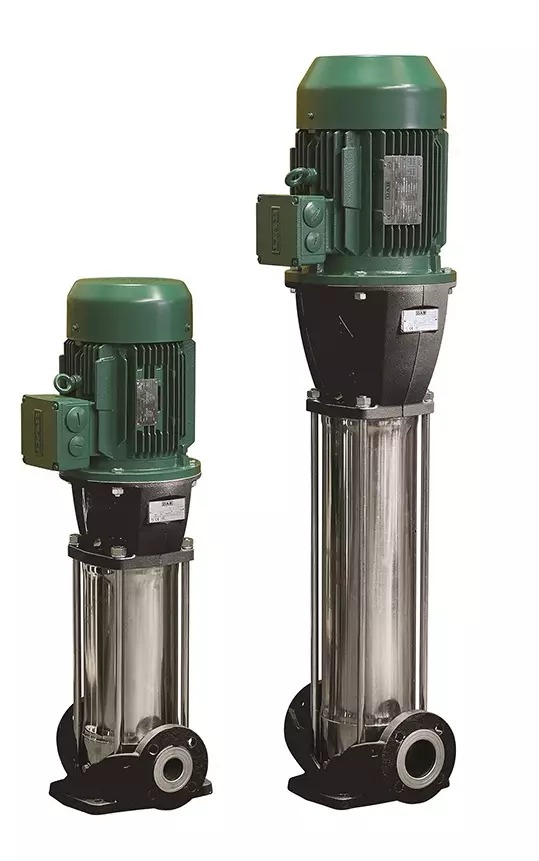

NKV 6/3 S T Multistážové odstředivé čerpadlo

Detailní popis produktu

Toto multistážové odstředivé čerpadlo se běžně používá v průmyslových zařízeních, velkých topných a chladících systémech a vodovodních sítích, kde je vyžadováno čerpání pod vysokým tlakem. Ideální je pro aplikace s uzavřenými oběhy, kde je třeba dopravovat kapalinu na velké vzdálenosti nebo ji zvedat do výšky. Instalatéři a servisní technici pracující na takových systémech ocení jeho odolnou konstrukci a spolehlivou výkonovou stabilitu za širokého rozsahu provozních podmínek.

Čerpadlo NKV 6/3 S T je navrženo pro prostředí, kde čerpaná média jsou chemicky neutrální a neobsahují abrazivní nebo krystalizační látky. Je vhodné pro použití v průmyslových budovách, procesních továrnách a systémech HVAC, kde může teplota kapaliny výrazně kolísat. Čerpadlo zajišťuje stabilní provoz i při kolísavých zátěžových podmínkách a je kompatibilní se systémy vyžadující přesné řízení průtoku a tlaku.

Technické parametry

Rozsah provozních teplot -15°C až +120°C umožňuje čerpadlu pracovat s kapalinami jak v chladném, tak v horkém prostředí. Krytí IP55 zajišťuje odolnost proti prachu a stříkající vodě, čímž je vhodné pro venkovní nebo poloprůmyslové prostředí. Izolační třída F znamená, že motor odolává vyšším teplotám, což je důležité pro neustálý provoz v náročných aplikacích.

Instalace a připojení

Před instalací ověřte, že čerpané médium vyhovuje požadavkům uvedeným v popisu produktu. Čerpadlo musí být namontováno na pevné, rovné základně, aby se zabránilo poškození způsobenému vibracemi. Ujistěte se, že přívodní a odtokové potrubí je správně rozměrově a vyrovnáno, aby se minimalizovalo namáhání těla čerpadla. Pro případ drobných nerovností mezi čerpadlem a motorem použijte pružné spojky.

Připojte čerpadlo k napájecí síti pomocí obvodu chráněného proti zkratu a přetížení podle místních elektrotechnických norem. Zkontrolujte vyrovnání spojky motoru a ujistěte se, že mechanická těsnění jsou správně nasazená. Běžné chyby při instalaci zahrnují nesprávné opatření potrubí, nedodržení předplňování čerpadla před provozem a opomenutí instalace izolačních ventilů pro údržbu.

Kompatibilita a příslušenství

Čerpadlo NKV 6/3 S T je kompatibilní se standardními průmyslovými čerpacími systémy pracujícími s neagresivními, neviskózními kapalinami. Pro optimální výkon by mělo být kombinováno s vhodně rozměrovaným potrubím a řídicími prvky, jako jsou tlakové spínače nebo frekvenční měniče. V závislosti na konfiguraci systému mohou být potřeba další komponenty, jako jsou filtry a uzavírací ventily. Související produkty zahrnují modely NKV 32, NKV 45, NKV 65 a NKV 95, které poskytují podobnou funkčnost pro různé rozsahy průtoku a tlaku.

Technický pozadí pro projektanty

Čerpadlo pracuje na principu odstředivé síly generované lopatkou. Jakmile kapalina vstoupí do tělesa čerpadla, je zrychlena otáčející se lopatkou a směrována přes řadu difúzorů, což postupně zvyšuje tlak. Těleso čerpadla je odlito z nerezové oceli AISI 304, což zajišťuje odolnost proti korozi a opotřebení. Lopatka i těleso jsou vyrobeny z nerezové oceli AISI 304, zatímco hřídel je vyrobena z nerezové oceli AISI 431 pro zvýšenou odolnost.

Difúzory jsou vyrobeny z materiálu ULTEM, což je vysokovýkonný termoplast s vysokou chemickou odolností a mechanickou pevností. Motor je umístěn v odlitku z litiny s elektrostaticky nátěrem pro ochranu proti korozi. Mechanické těsnění používá karbid křemíku a EPDM, což zajišťuje spolehlivé těsnění za vlhkých provozních podmínek. Tyto materiálové volby umožňují čerpadlu plynule se integrovat do uzavřených oběhových systémů a udržovat vysokou účinnost v průběhu času.

Údržba a provoz

Pravidelná kontrola mechanického těsnění a mazání ložisek je základním požadavkem pro udržení dlouhodobé spolehlivosti. Zkontrolujte vyrovnání spojky a ujistěte se, že motor je dostatečně chlazený během provozu. Sledujte systém na neobvyklé hluky nebo vibrace, které mohou signalizovat nesrovnalost nebo opotřebení. Čerpadlo nepožaduje plánované údržby mimo pravidelné vizuální kontroly a mazání podle pokynů výrobce.

Nejčastější otázky

Může čerpadlo NKV 6/3 S T čerpat kapaliny s usazeninami?
Ne, čerpadlo je navrženo pro čisté, neabrazivní kapaliny. Usazeniny mohou způsobit opotřebení lopatky a mechanického těsnění, což zkrátí životnost.

Je čerpadlo vhodné pro neustálý provoz?
Ano, motor je určen pro neustálý provoz za předpokladu, že systém zůstává v rámci specifikovaných teplotních a tlakových mezí.

Jaký typ elektrické ochrany je pro motor potřeba?
Motor musí být chráněn proti zkratu a přetížení vhodnými zařízeními v elektroinstalaci uživatele, podle platných norem.

Může být čerpadlo použito v otevřených obězích?
Není vhodné pro otevřené oběhy kvůli riziku vniknutí vzduchu, které může ovlivnit výkon čerpadla a integritu mechanického těsnění.
