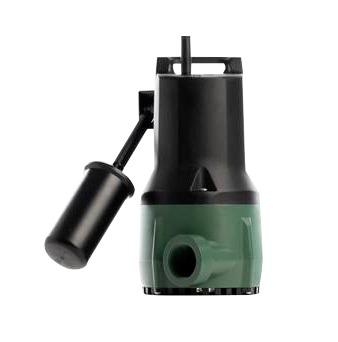

IVAR NOVA 180 M-A 05 H05 ponorný sumpový čerpadlo - 1x220-240V; 5m kabel - akce

Detailní popis produktu

Toto ponorné sumpové čerpadlo se běžně používá v bytových a lehkých komerčních prostorách jako jsou sklepy, garáže a pomocné místnosti, kde je třeba ovládat hladinu vody. Často se integruje do odvodňovacích systémů, septic a systémů proti zatopení sklepů. Čerpadlo pracuje efektivně v prostředí, kde voda obsahuje zavěšené tuhé látky do 25 mm a je volná od vláken. Instalace spočívá v umístění jednotky přímo do sumpové jámy, přičemž musí být plně ponořena během provozu. Čerpadlo je vhodné pro jak spojitý, tak přerušovaný provoz, v závislosti na návrhu systému a zátěžových podmínkách.

Jeho kompaktní návrh a vysoká účinnost z něj dělají spolehlivé řešení pro řízení hladiny vody v oblastech náchylných k zaplavení nebo kde hladina podzemní vody kolísá. Čerpadlo je kompatibilní s běžnými elektrickými napájeními a může být připojeno pomocí poskytnutého Schuko zástrčky pro jednofázové modely. Je důležité zajistit, aby elektrické napájení odpovídalo požadavkům čerpadla a aby byly dodržovány všechny bezpečnostní normy během instalace.

Technické parametry

Každá tekutina	odpadní voda bez vláken
Maximální hloubka ponoru	7 m
Maximální velikost částic	25 mm (FEKA 600; ostatní podle TYPE)
Operační rozsah	od 1 do 16 m³/h s výtokem až 10,2 m
Přejezdnost	NOVA 180 NOVA 200 – 5 mm NOVA 300 NOVA 600 – 10 mm
Rozsah teploty kapaliny	od 0 °C do + 35 °C (EN 60335 -2 – 41 pro domácí použití)
Stupeň ochrany	IP68
Třída izolace	F
Kód	60195073
Značka	IVAR

Technické parametry definují provozní limity a schopnosti čerpadla. Maximální velikost částic 25 mm zajišťuje, že čerpadlo dokáže zvládnout běžnou odpadní vodu bez ucpání. Rozsah průtoku od 1 do 16 m³/h a výškový zdvih až 10,2 m umožňuje flexibilní návrh systému v závislosti na potřebné kapacitě čerpání a výšce. Rozsah teplot od 0 °C do +35 °C zajišťuje spolehlivou funkci čerpadla za normálních okolností. Tyto specifikace jsou zásadní pro správné rozměření a kompatibilitu systému.

Instalace a připojení

Instalační proces začíná přípravou sumpové jámy, aby byla zajištěna stabilní základna pro čerpadlo. Minimální hloubka nasávání se liší mezi modely, u modelu NOVA 180 M-A je třeba alespoň 77 mm hladiny vody před aktivací čerpadla. Toto zabrání suchému běhu, který by mohl poškodit vnitřní komponenty. Čerpadlo je spuštěno do jámy pomocí 5 m napájecího kabelu a Schuko zástrčka je připojena k vyhrazenému obvodu. Pro trojfázové modely je vyžadována dodatečná ochrana motoru proti přetížení.

Klíčové kontroly při instalaci zahrnují ověření elektrických připojení, potvrzení správného napájecího napětí a zajištění, že čerpadlo během provozu zůstává plně ponořeno. Běžné chyby zahrnují nesprávné směrování kabelu, nedbalé upevnění napájecího kabelu a opomenutí kontroly hloubky nasávání. Aby se tyto problémy vyhnuly, vždy postupujte podle pokynů výrobce a zajistěte, že čerpadlo je instalováno v místě bez překážek.

Kompatibilita a příslušenství

Čerpadlo je kompatibilní s běžnými elektrickými systémy a může být integrováno do stávajících odvodňovacích a sumpových čerpadlových systémů. Pro jednofázové verze zjednodušuje připojení ke standardní zásuvce zahrnutá Schuko zástrčka. Podle návrhu systému mohou být potřeba další příslušenství, jako jsou uzavírací ventily, hladinové spínače a rozvaděče. Tyto komponenty pomáhají zabránit návratu vody a automatizují provoz čerpadla podle hladiny vody. Pro tento model nejsou uvedeny konkrétní související produkty, ale doporučuje se standardní příslušenství pro sumpová čerpadla pro optimální výkon.

Technický pozadí pro návrháře

IVAR NOVA 180 M-A 05 H05 pracuje pomocí ponorného asynchronního motoru chlazeného čerpanou tekutinou. Tato konstrukce eliminuje potřebu externích chladicích systémů a zajišťuje efektivní odvod tepla. Motor je chráněn vnitřním tepelným vypínačem, který se aktivuje, pokud čerpadlo přehřeje z důvodu nadměrné zátěže nebo suchého běhu. Stupeň ochrany IP68 zajišťuje úplnou ochranu proti proniknutí vody, což čerpadlo způsobí vhodné pro dlouhodobé ponoření.

Vyrobeno z odolných materiálů, je čerpadlo navrženo tak, aby odolávalo korozi odpadní vody. Toková cesta je optimalizována pro zpracování částic bez ucpání a geometrie rotoru je přizpůsobena zadané velikosti částic. Integrace do systému by měla zohlednit minimální hloubku nasávání a požadavky na průtok, aby byl zajištěn konzistentní provoz. Faktory ovlivňující trvanlivost zahrnují pravidelnou údržbu, správnou instalaci a dodržování elektrických bezpečnostních standardů.

Služba a provoz

Doporučuje se pravidelná kontrola čerpadla, aby byl zajištěn trvalý výkon. Klíčové body kontroly zahrnují ověření integrity napájecího kabelu, kontrolu známek opotřebení nebo koroze a potvrzení, že čerpadlo během provozu zůstává ponořeno. Nejsou uvedena konkrétní intervaly údržby, ale pravidelné testování tepelné ochrany a elektrických připojení je vhodné. Pokud čerpadlo nepřestane fungovat nebo ukazuje snížený výkon, mělo by být odstraněno z vody a prozkoumáno na přítomnost blokád nebo mechanických problémů.

Nejčastější otázky

Může být IVAR NOVA 180 M-A 05 H05 použito s hladinovým spínačem?
Ano, čerpadlo může být připojeno k hladinovému spínači pro automatizovaný provoz. Spínač aktivuje čerpadlo, když hladina vody dosáhne nastavené úrovně, což zajistí efektivní řízení sumpové jámy.

Je čerpadlo vhodné pro čerpání šedé vody?
Ano, čerpadlo je navrženo pro odpadní vodu bez vláken a je vhodné pro aplikace šedé vody, jako jsou koupelny a kuchyně.

Jaká je minimální hladina vody potřebná pro provoz čerpadla?
Model NOVA 180 M-A vyžaduje minimální hloubku nasávání 77 mm, aby se zabránilo suchému běhu a potenciálnímu poškození motoru.

Vyžaduje čerpadlo dodatečnou ochranu motoru pro trojfázové modely?
Ano, trojfázové verze vyžadují vhodnou ochranu motoru proti poškození způsobenému přetížením nebo nerovnováhou fází.
