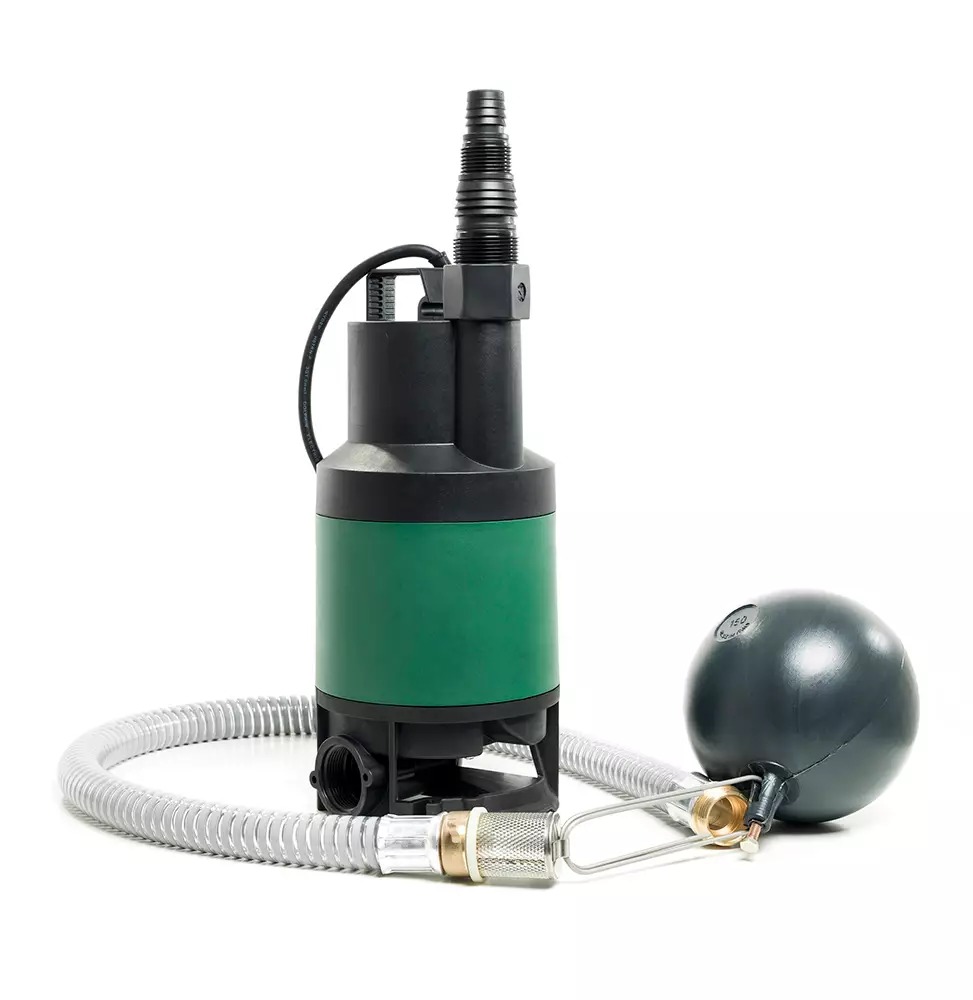

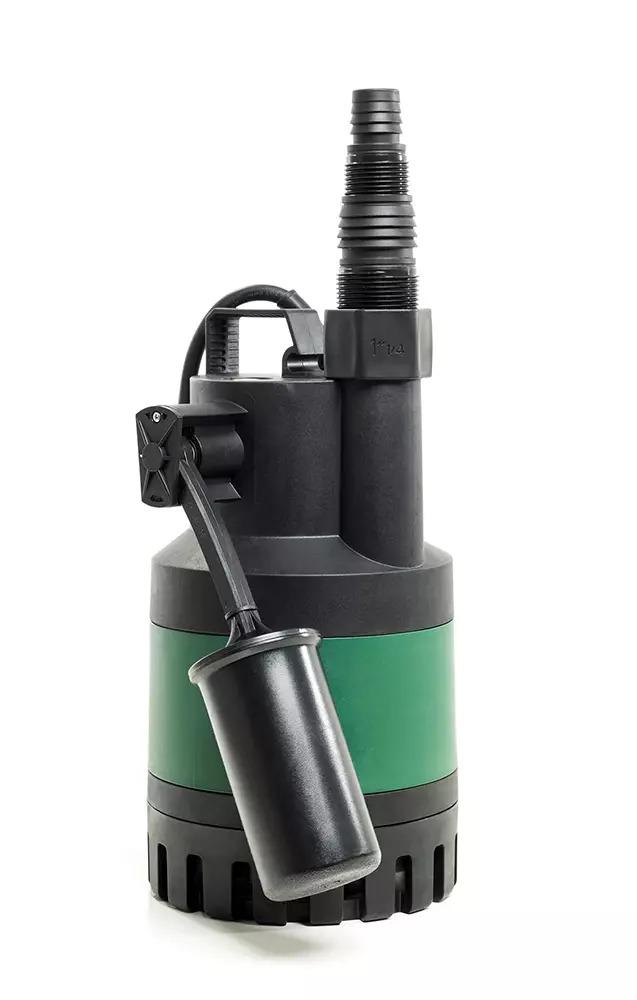

NOVA UP 600 M-A ponorná čerpadla na jámy

Detailní popis produktu

Ponorná čerpadla na jámy jsou základní komponenty odvodňovacích a odvodňovacích systémů v obytných i komerčních budovách. Nejčastěji se instalují ve sklepech, pomocných místnostech a jímách pro správu podzemní vody, dešťové vody nebo kondenzátu. Tyto jednotky pracují nepřetržitě nebo způsobem přerušovaného provozu v závislosti na hladině vody a často jsou integrovány do automatizovaných systémů s plovoucími spínači. Instalatéři musí při výběru a umístění jednotky zohlednit faktory jako kapacita čerpadla, systémový výškový zdvih, složení kapaliny a prostředí.

Pro instalace v kompaktních prostorech nebo s omezeným přístupem poskytuje NOVA UP 600 M-A spolehlivé řešení díky své kompaktní konstrukci a odolné stavbě. Jeho vhodnost pro svislé montážní konfigurace v pevných nebo přenosných uspořádáních zajišťuje adaptabilitu pro různé požadavky místa. Třída ochrany IP68 zaručuje plnou ochranu proti prachu a ponoření do vody, zatímco termální ochrana motoru zvyšuje spolehlivost za různých zátěžových podmínek. Materiały, včetně ocelových komponent a korozi odolného polymerového pouzdra, přispívají k dlouhodobé odolnosti v mokrém prostředí.

Technické parametry

Prováděcí rozsah 1–15 m³/h s maximálním výškovým zdvihem 10 m znamená, že toto čerpadlo je vhodné pro aplikace střední kapacity, kde jsou vyžadovány střední výšky zdvihu. Rozsah teplot 0 až 35 °C znamená, že zvládá běžné domácí podmínky vody, ale nezahřáté průmyslové kapaliny. Třída ochrany IP68 potvrzuje schopnost plného ponoření až do hloubky 7 m, což je ideální pro hluboké jímky. Tyto parametry jsou klíčové pro přesné rozměření systému a zajištění, že čerpadlo vyhovuje hydraulickým požadavkům aplikace.

Instalace a připojení

Instalace NOVA UP 600 M-A zahrnuje zajištění čerpadla ve svislé poloze uvnitř jímky. Jednotka by měla být namontována na stabilní základ, aby se zabránilo vibracím a poškození. Je vyžadována minimální hloubka ponoření 165 mm, aby byl zajištěn správný přívod a zabráněno vzniku vzduchových bublin. Čerpadlo lze provozovat manuálně nebo konfigurovat s plovoucím spínačem pro automatické řízení. Elektrická připojení musí být provedena podle místních předpisů, s využitím výhradního okruhu s vhodnou ochranou proti přetížení. Jednofázový motor čerpadla vyžaduje standardní napájecí napětí a vestavěný kondenzátor podporuje plynulý start v konfiguracích M16.

Klíčové kontroly během instalace zahrnují ověření správné orientace čerpadla, zajištění, že filtr je čistý a přístupný, a potvrzení integrity elektrických připojení. Běžné chyby zahrnují nedostatečnou hloubku ponoření, která může způsobit kavitaci, a nesprávné zapojení, které může vést k přehřátí nebo selhání motoru. Vstupní a výstupní porty čerpadla vyžadují kompatibilní potrubní adaptéry, typicky se metrickými závity. Na výstupní trubce by měl být nainstalován nezpětný ventil, aby se zabránilo návratu vody a udržela se tlaková síla v systému.

Kompatibilita a příslušenství

NOVA UP 600 M-A je kompatibilní se standardním odvodňovacím potrubím a lze jej integrovat s řídicími systémy s plovoucími spínači nebo senzory hladiny. Pro dosažení optimálního výkonu se doporučuje kombinovat čerpadlo s tlakovým manometrem a nezpětným ventilem. Další příslušenství, jako je tažné lano a ochranný kryt, mohou být také nutné pro bezpečné manipulace a dlouhodobý provoz. I když nejsou uvedeny alternativní modely, jsou k dispozici podobná čerpadla IVAR pro různé požadavky na průtok a výškový zdvih.

Technický pozadí pro projektanty

NOVA UP 600 M-A pracuje s asynchronním ponorným motorem navrženým pro nepřetržitý provoz. Kryt motoru je vyroben z nerezové oceli, což zaručuje odolnost proti korozi a mechanickému namáhání. Návrh a tělo čerpadla jsou vyrobeny z technopolymeru, což je odolný a lehký materiál, který snižuje opotřebení způsobené abrazivními částicemi. Tato kombinace materiálů zajistí efektivní provoz v prostředí se středním obsahem částic.

Konstrukce čerpadla zahrnuje uzavřený rotorový hřídel a statorový kryt, což brání proniknutí vody a nečistot do motorového prostoru. Vestavěná termální ochrana zabrání přehřátí během prodlouženého provozu. Pro integraci do systému lze čerpadlo připojit k řídicím panelům nebo automatizovaným systémům monitorování hladiny. Faktory ovlivňující trvanlivost zahrnují kvalitu čerpané kapaliny, frekvenci provozu a účinnost pravidelné údržby. Správné rozměření na základě požadavků na průtok a výškový zdvih je zásadní pro zamezení přetížení motoru a snížení účinnosti.

Údržba a provoz

Pravidelná kontrola vstupního filtru čerpadla je nezbytná k zabránění zablokování způsobenému zavěšenými částicemi. Filtr je demontovatelný a měl by být pravidelně čištěn, aby byla udržována účinnost průtoku. Nejsou uvedena konkrétní intervaly údržby, ale vizuální kontroly na úniky, vibrace a neobvyklé hluky by měly být pravidelně prováděny. Pokud čerpadlo ukazuje snížený výkon nebo přehřátí, systém ochrany motoru aktivuje vypnutí, aby zabránil poškození. V takových případech by mělo být čerpadlo odstraněno z jímky pro další inspekci a čištění.

Nejčastější otázky

Může být NOVA UP 600 M-A použito pro kapaliny s jemným pískem nebo hrubkou?
Ano, čerpadlo je navrženo pro čerpání kapalin s pevnými částicemi až do 10 mm. Jemný písek a hrubka v tomto rozmezí nepřekáží v jeho provozu, pokud je vstupní filtr čistý.

Je čerpadlo vhodné pro nepřetržitý provoz v jámě s kolísající hladinou vody?
Ano, čerpadlo je navrženo pro nepřetržitý provoz a zvládne kolísající hladinu vody při použití automatického plovoucího spínače. Minimální hloubka ponoření 165 mm zajišťuje stabilní přívod i za podmínek nízké hladiny vody.

Může být čerpadlo nainstalováno vodorovně?
Ne, čerpadlo je navrženo pouze pro svislou montáž. Vodorovné umístění může ovlivnit přívod a vést ke vzniku vzduchových bublin nebo ke snížení výkonu.

Vyžaduje čerpadlo samostatný chladicí systém?
Ne, čerpadlo má samo ochlazování díky své ponorné konstrukci. Okolní voda pomáhá odvádět teplo a vestavěná termální ochrana zabrání přehřátí během prodlouženého provozu.
