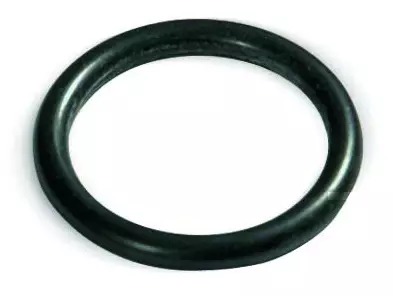

Těsnicí kroužek - 108 mm; EPDM (černý)

Detailní popis produktu

Přírubové potrubní systémy se často používají v obchodních a průmyslových budovách pro centrální vytápění, chlazení, požární ochranu a distribuci stlačeného vzduchu. Montéři pracující na těchto systémech často vyžadují těsnicí řešení, která spolehlivě fungují za různých tepelných a hydraulických podmínek. Tento těsnicí kroužek EPDM poskytuje spolehlivé těsnění v prostředích, kde se vyskytují teplotní kolísání a vysoké tlaky. Je vhodný pro uzavřené systémy a aplikace s nekvalitní vodou.

Instalační proces obvykle zahrnuje přípravu konců potrubí, vložení těsnicího kroužku do drážky příruby a použití přírubového nástroje k vytvoření bezpečného spoje. Důležité je pečlivé zarovnání a správné dosednutí těsnicího kroužku, aby se zabránilo únikům a zajistilo dlouhodobou integrity systému.

Technické parametry

Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	I000729
Značka	IVAR

Provozní teplotní rozsah je od -20 °C do +85 °C, s maximální povolenou teplotou +120 °C. To znamená, že těsnicí kroužek je vhodný pro systémy vystavené nízkým okolním teplotám a středním tepelným zatížením. Jmenovitý tlak PN 16 určuje těsnicí kapacitu za běžných provozních podmínek. Tyto parametry jsou klíčové při výběru komponent pro systémy s definovanými hydraulickými a tepelnými profily.

Instalace a spojení

Pro správnou instalaci těsnicího kroužku musí být konec potrubí čistý a bez ostrých hran. Vložte těsnicí kroužek plně do určené drážky příruby před přírubováním. Ujistěte se, že příruba je zarovnaná s osou potrubí, aby se při stlačení zabránilo zkroucení. Běžné chyby zahrnují špatné zarovnání, nedostatečné dosednutí těsnicího kroužku nebo použití poškozených těsnicích prstenů. Po instalaci proveďte vizuální kontrolu spoje a otestujte systém na úniky za provozního tlaku.

Kompatibilita a příslušenství

Tento těsnicí kroužek EPDM je kompatibilní s přírubovými přírubami IVAR vhodné velikosti a konstrukce. Při sestavování systému se ujistěte, že všechny příruby a potrubí jsou částí stejného přírubového standardu. Další komponenty, jako jsou těsnění, svěráky nebo přechodové příruby, by měly být vybírány podle konkrétních požadavků systému. Související produkty zahrnují přírubové spojky IVAR a přechodové příruby.

Technický pozadí pro projektanty

Těsnicí kroužek vytváří statické těsnění mezi potrubím a přírubou tím, že se stlačí do drážky během přírubování. Materiál EPDM má dobré odolnosti vůči vodě, páře a slabým chemikáliím, což ho činí vhodným pro aplikace s nekvalitní vodou a průmyslovými plyny. Výběr ocelových přírub zajišťuje odolnost a kompatibilitu s těsnicím materiálem. Trvanlivost závisí na udržování správných provozních podmínek v rámci stanovených teplotních a tlakových mezí. Systém musí být navržen tak, aby zvládl tepelné roztažnosti a smršťování potrubní sítě.

Služba a provoz

Pravidelné kontroly by měly zaměřit stav těsnicích kroužků a známky opotřebení nebo úniků. I když systém nepožaduje pravidelnou údržbu, jakákoli viditelná poškození nebo podezření na selhání by mělo vést k výměně postižených komponent. Není použito povrchové potažení, takže těsnicí kroužek závisí pouze na svých pružných vlastnostech pro těsnící výkon. Nejsou stanoveny žádné plánované termíny údržby pro tento komponent.

Nejčastější otázky

Lze tento těsnicí kroužek použít v hasicích systémech?
Ano, je vhodný pro systémy požární ochrany, které pracují s kontinuálním průtokem vody a v rámci stanoveného teplotního rozsahu.

Je kompatibilní s inertními plyny?
Ano, materiál EPDM je vhodný pro těsnění inertních plynů v rámci definovaných tlakových a teplotních mezí.

Jaká je nejnižší provozní teplota?
Nejnižší provozní teplota je -20 °C, při nižších teplotách může klesnout pružnost materiálu.

Podporuje přírubovou instalaci s přírubami typu M?
Ano, těsnicí kroužek je kompatibilní s systémy přírub typu M.
