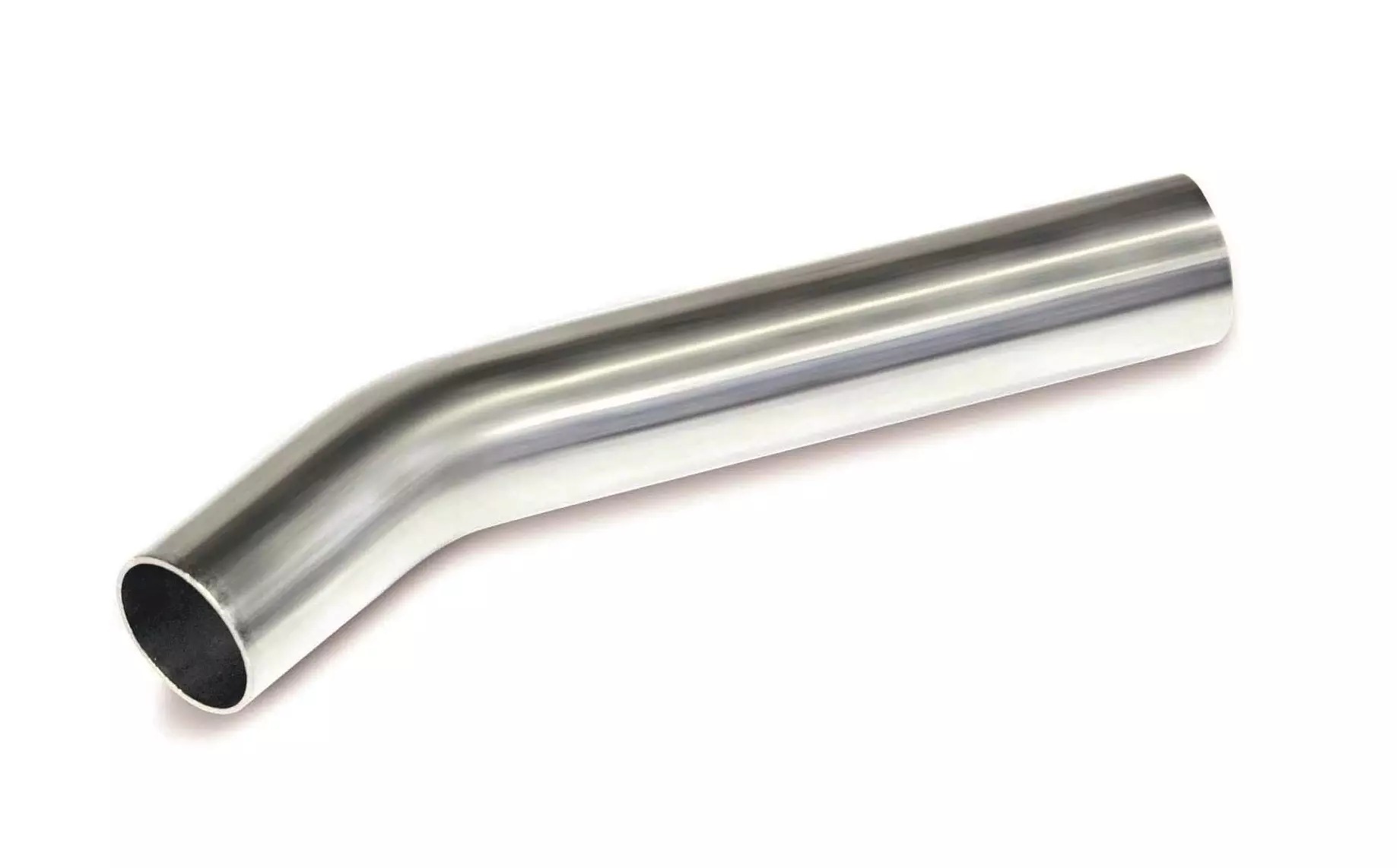

Zrcadlový oblouk 30° - N - 88,9 mm

Detailní popis produktu

Tento 30° nerezový zrcadlový oblouk se běžně používá v otopných a potrubních systémech, kde jsou potřeba směrové změny. Instalatéři pracující na komerčních a průmyslových budovách často využívají takové komponenty k vytváření zatáček v potrubí bez ztráty účinnosti toku. Design podporuje širokou škálu aplikací, včetně hasicích systémů, solárních tepelných instalací a obecných tlakových vzduchových systémů. V těchto prostředích zajišťuje komponenta spolehlivé výkony za různých provozních podmínek.

Při práci s tímto typem adaptéru odborníci obvykle zpracovávají střihové systémy, které vyžadují přesné zarovnání a bezpečné spojení. Komponenta je vhodná jak pro nové instalace, tak pro modernizace systémů, zejména tam, kde jsou prostorové omezení vylučují použití standardních 90° zatáček. Jemná geometrie 30° umožňuje těsnější zatáčky v omezeném prostoru, přičemž zároveň zachovává integritu toku tekutiny.

Technické parametry

Nominální tlak PN16 signalizuje, že adaptéru je vhodný pro středotlaké systémy. Minimální prováděcí teplota -20 °C znamená, že může fungovat i v chladném prostředí, zatímco maximální teplota +120 °C pokrývá běžné otopné a teplé vodní aplikace. Tyto parametry jsou klíčové při výběru správného komponentu pro danou konfiguraci systému a zajištění dlouhodobé spolehlivosti.

Instalace a připojení

Instalace zahrnuje zarovnání zrcadlového oblouku s potrubím a zajištění, že střihové spojení je plně zapojeno. Adaptační kus je navržen pro použití s potrubím o průměru 88,9 mm. Před střihem ověřte, že konec potrubí je čistý a bez ostrých hran. Běžné chyby zahrnují špatné zarovnání během střihu, což může vést ke netěsnostem, a použití nesprávných střihových nástrojů, které nesouladí s normami výrobce. Po instalaci proveďte vizuální kontrolu a potvrďte, že indikátor střihu je správně zapojen do specifikované délky.

Kompatibilita a příslušenství

Tento zrcadlový oblouk je kompatibilní s IVAR střihovými systémy používajícími potrubí z nerezu 1.4404. Vyžaduje standardní střihové nástroje vhodné pro daný průměr. Při sestavování systému zajistěte, že všechny komponenty jsou z téže značky, aby byla zachována kompatibilita a integrita systému. K základní instalaci není potřeba žádné další příslušenství, ale mohou být potřeba inspekční nástroje pro kontroly kvality.

Technický pozadí pro projektanty

30° zatáčka umožňuje směrové změny v potrubním systému, přičemž zároveň snižuje turbulence ve srovnání s ostrými úhly. Použití nerezu 1.4404 poskytuje odolnost proti korozi a zaručuje dlouhou životnost v agresivních prostředích. Vlastnosti materiálu z něj dělají vhodný komponent pro systémy přepravující inertní plyny, páru a teplou vodu. Výkon komponenty závisí na správné instalaci a zarovnání celého systému, protože špatné zarovnání může způsobit napětí a snížit životnost adaptéru.

Servis a provoz

Doporučuje se pravidelné vizuální kontroly, abyste odhalili známky opotřebení nebo poškození. Pravidelně zkontrolujte indikátor střihu, abyste zajistili, že spojení zůstává bezpečné. Pod normálními provozními podmínkami není potřeba plánovaný servis. Pokud si všimnete úniku, komponentu je třeba okamžitě nahradit, aby nedošlo k poruše systému.

Nejčastější otázky

Lze IVN74.89 použít ve solárních tepelných instalacích?
Ano, je vhodný pro solární tepelné systémy díky svému teplotnímu rozsahu a vlastnostem materiálu.

Je IVN74.89 kompatibilní s ostatními IVAR nerezovými adaptéry?
Ano, je navržen k provozu s IVAR střihovými komponenty ze stejného materiálu a průměru.

Jaká je maximální povolená teplota pro IVN74.89?
Maximální provozní teplota je +120 °C.

Co je třeba zkontrolovat po instalaci IVN74.89?
Po instalaci ověřte, že indikátor střihu je zapojen a spojení je bez netěsností.
