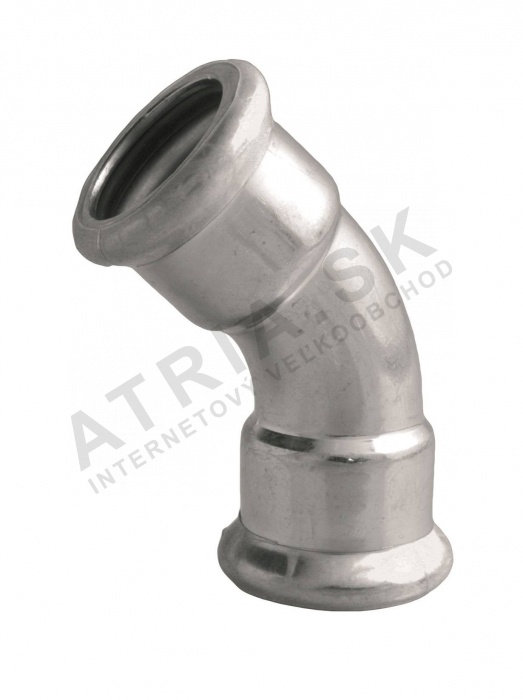

Arch 45° FF, 76,1 x 76,1 IVAR.IVC22

Detailní popis produktu

Tento 45° stlačovací ohyb se často používá v uzavřených otopných systémech, potrubích pro hasicí vodu a průmyslových systémech, kde jsou beznetěsné spoje zásadní. Je vhodný jak pro nové instalace, tak pro úpravy systémů v bytových, obchodních a průmyslových budovách. Přípojka se montuje pomocí stlačovacích nástrojů kompatibilních s čelistmi typu M, což zajišťuje spolehlivé spojení bez potřeby svařování nebo závitování. Její design umožňuje integraci do tlakových systémů s minimálními prostorovými požadavky, což je ideální pro úzce prostorově omezené prostředí.

Technické parametry

Materiál	uhlíková pozinkovaná ocel
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokému tlaku až	16 bar
Hmotnost	0,8 kg
Kód	IVC22.76
Značka	IVAR

Provozní teplotní rozsah od -20°C do +120°C zajišťuje, že tato přípojka je vhodná jak pro studenou, tak horkou vodu, včetně centrálního vytápění a chlazení. Jmenovitý tlak PN 16 zaručuje, že přípojka vydrží až 16 bar, což je zásadní pro vysokotlaké průmyslové a hasicí systémy. Konstrukce z uhlíkové pozinkované oceli poskytuje odolnost proti korozi a mechanickému poškození, zatímco EPDM těsnící kroužek zajišťuje trvanlivé těsnění za různých podmínek.

Montáž a spojení

Pro montáž IVC22.76 se nejprve přípojka nasune na připravené koncové části potrubí. Poté se použije stlačovací nástroj kompatibilní s čelistmi typu M, který přípojku stlačí kolem potrubí, čímž vznikne beznetěsné spojení. Indikátor stlačení zajišťuje, že operace stlačení byla úplná a správná. Velikost spojení je 76,1 mm a přípojka musí být přesně zarovnána, aby se zabránilo poškození systému. Běžné chyby při montáži zahrnují použití nekompatibilních stlačovacích nástrojů nebo nedodržení kontroly indikátoru stlačení, což může vést k netěsnostem nebo slabým spojením.

Kompatibilita a příslušenství

Tato přípojka je kompatibilní s ostatními stlačovacími přípojkami a potrubím značky IVAR ve stejném systému. Je důležité použít EPDM těsnící kroužky, které odpovídají požadavkům systému, a zajistit, že stlačovací nástroje jsou kalibrovány pro čelisti typu M. Nejsou potřeba žádné další povrchové úpravy nebo omezovací prostředky a přípojka nemá vyžadovat speciální mazivo během montáže. Pro tento model nejsou specifikovány žádné související produkty.

Technický pozadí pro projektanty

Stlačovací přípojka funguje tak, že stlačí EPDM těsnící kroužek mezi potrubím a přípojkou, čímž vznikne těsný spoj. Tělo z uhlíkové pozinkované oceli poskytuje konstrukční pevnost a odolnost vůči prostředí. Přípojka je navržena pro použití v uzavřených tlakových systémech a je vhodná pro média jako je voda, suchý vzduch a inertní plyny. Doba životnosti závisí na kvalitě stlačení, provozní teplotě a mechanickém namáhání během montáže a provozu.

Služba a provoz

Pro tuto přípojku nejsou specifikovány konkrétní intervaly údržby. Pravidelné vizuální kontroly by měly být prováděny, aby byly zjištěny známky opotřebení, koroze nebo netěsnosti. Během montáže by měl být ověřen indikátor stlačení, aby bylo zajištěno správné stlačení. Pokud je zjištěna netěsnost, přípojka by měla být okamžitě vyměněna, protože opakované stlačení není pro tento typ spojení doporučeno.

Nejčastější otázky

Může být IVC22.76 použitý v solárních otopných systémech?
Ano, přípojka je vhodná pro solární otopné systémy, protože vydrží provozní teploty až do +120°C a je kompatibilní s tlakovými vodními okruhy.

Je IVC22.76 kompatibilní s hasicími systémy?
Ano, je vhodný pro hasicí vodní potrubí a vydrží vysoký tlak vody za specifikovaných provozních podmínek.

Může být přípojka použitá pro suchý vzduch?
Ano, přípojka je navržená pro použití s suchým vzduchem a inertními plyny, pokud zůstane provozní teplota v rámci specifikovaného rozsahu.

Může být IVC22.76 použitý v chlazení?
Ano, je vhodný pro studenou vodu a chlazení, pokud systém pracuje v teplotním rozsahu od -20°C do +120°C.
