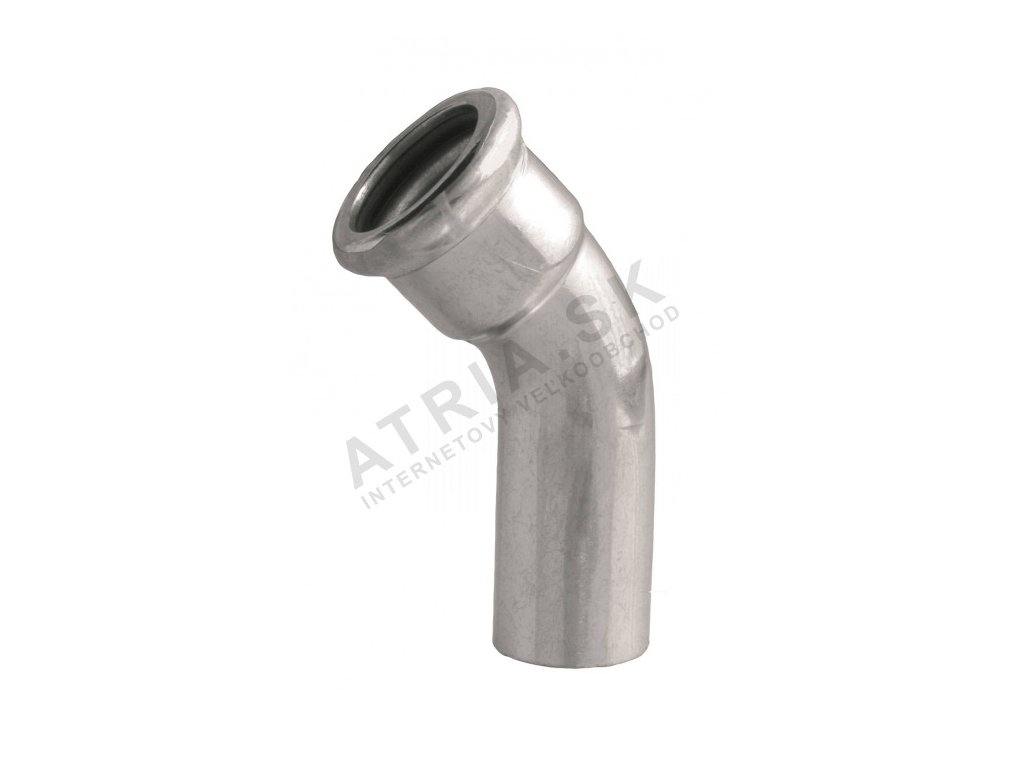

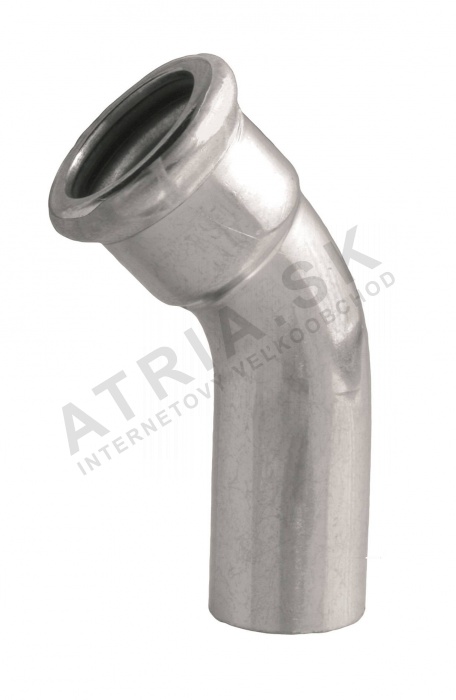

Arch 45° MF, 18 x 18 IVAR.IVC23

Detailní popis produktu

Stlačovací nýty jako IVAR IVC23.18 se často používají v uzavřených tlakových systémech pro centrální vytápění, požární ochranu, chlazení a průmyslové vzduchotechnické systémy. Instalatéři pracující na bytových, obchodních nebo průmyslových budovách často využívají tyto komponenty k vytvoření netěsných spojů bez nutnosti svařování nebo závitování. 45° ohyb umožňuje změny směru potrubních rozvodů, zejména v uzavřených prostorech nebo tam, kde jsou potřeba postupné zatáčky k udržení účinnosti systému a snížení turbulence. Nýt je vhodný pro obě horkovodní i chladnovodní systémy, stejně jako pro suchý vzduch a inertní plyn v průmyslových prostředích.

Jeho kompaktní rozměr a lehký design z něj dělají ideální řešení pro instalace, kde je místo omezené a systém musí být esteticky čistý. Nýt se často používá v uzavřených systémech jako je podlahové vytápění, solární tepelné systémy a klimatizační potrubí. Je také vhodný pro systémy požární ochrany, kde je vysoká odolnost proti tlaku zásadní. Těsnicí kroužek z EPDM zajišťuje kompatibilitu s různými kapalinami a plyny, a absence povrchových nátěrů znamená, že může být použit v prostředích, kde je důležitá chemická odolnost.

Technické parametry

Materiál	uhlíková pozinkovaná ocel
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až do	16 bar
Hmotnost	0,047 kg
Kód	IVC23.18
Značka	IVAR

Provozní rozsah teplot a hodnoty tlaku jsou klíčové pro určení vhodnosti nýtu pro konkrétní aplikaci. Rozsah od -20 °C do +120 °C umožňuje použití v chladných i horkých systémech, zatímco hodnota 16 bar zajišťuje, že nýt vydrží vysokotlaké prostředí, jako jsou systémy požární ochrany nebo průmyslové vzduchotechnické systémy. Tyto parametry jsou základní pro správné rozměření a výběr komponenty vhodné pro provozní podmínky systému.

Montáž a připojení

IVAR IVC23.18 se montuje pomocí stlačovacího nástroje kompatibilního s Type M čelistmi. Nýt má jeden stlačovací konec a jeden vložný konec, což umožňuje rychlou montáž bez potřeby dalších nástrojů. Stlačení musí být provedeno s viditelným tvarovacím indikátorem, aby byl zajištěn úplný a bezpečný spoj. Instalatéři by měli ověřit, že koncové části potrubí jsou čisté a bez ostrých hran před stlačením. Běžnou chybou je špatné zarovnání nýtu, což může vést k netěsnostem nebo snížení výkonu systému. Je také důležité zajistit, že stlačovací nástroj je nastaven na správnou hloubku a že tvarovací indikátor je plně zapojen, aby byl potvrzen úspěšný spoj.

Kompatibilita a příslušenství

Nýt je kompatibilní s širokou škálou IVAR stlačovacích potrubních systémů a může být integrován do stávajících tlakových systémů bez potřeby dalších přechodů nebo převodníků. Je vhodný pro použití s uhlíkovými pozinkovanými ocelovými potrubími a nevyžaduje žádné další povrchové úpravy. Při montáži zkontrolujte, že je použit správný rozměr a typ stlačovacího nástroje. Nejsou potřeba žádné další povrchové nátěry nebo maziva pro spoj. Nýt není certifikován pro pitnou vodu a neměl by být použit v systémech, kde je přítomna pitná voda.

Technický pozadí pro projektanty

IVAR IVC23.18 je 45° ohyb navržený pro použití v tlakových systémech. Je vyrobený z uhlíkové pozinkované oceli, která poskytuje dobrou odolnost proti korozi a mechanickou pevnost. Těsnicí kroužek z EPDM zajišťuje těsný spoj a je kompatibilní s různými kapalinami a plyny. Metoda stlačovacího spoje eliminuje potřebu svařování nebo závitování, čímž se zkrátí doba montáže a sníží pravděpodobnost chyb. Nýt je vhodný pro integraci do uzavřených systémů, kde je vyžadována vysoká odolnost proti tlaku a tepelná stabilita. Hodnoty provozní teploty a tlaku jsou určeny vlastnostmi materiálu a návrhem stlačovacího spoje, což zajišťuje dlouhodobou spolehlivost a výkon.

Služba a provoz

Nýt vyžaduje žádnou pravidelnou údržbu za normálních provozních podmínek. Je však důležité pravidelně kontrolovat systém na netěsnosti nebo známky opotřebení, zejména u stlačovacích spojů. Pokud je detekována netěsnost, nýt by měl být okamžitě vyměněn. Absence povrchových nátěrů znamená, že nýt není náchylný k degradaci způsobené chemickým vlivy, ale neměl by být použit v prostředích, kde je médium koroze uhlíkové oceli. Stlačovací spoj je navržen jako trvalý a neměl by být rozmontován, pokud systém není vyřazen z provozu.

Nejčastější otázky

Může být IVAR IVC23.18 použit v solárních tepelných systémech?
Ano, nýt je vhodný pro použití v solárních tepelných systémech, protože může zvládnout provozní teploty až do +120 °C a je kompatibilní s uzavřenými systémy.

Je IVAR IVC23.18 kompatibilní s inertními plyny?
Ano, nýt je vhodný pro použití s inertními plyny, protože je navržen pro vysokotlaké a vysokoteplotní prostředí a nevyžaduje žádné další povrchové úpravy.

Může být IVAR IVC23.18 použit v systémech požární ochrany?
Ano, nýt je vhodný pro použití v systémech požární ochrany, protože může zvládnout vysoké tlaky až do 16 bar a je kompatibilní s tlakovými vodními systémy.

Je IVAR IVC23.18 certifikován pro pitnou vodu?
Ne, nýt není certifikován pro pitnou vodu a neměl by být použit v systémech, kde je přítomna pitná voda.
