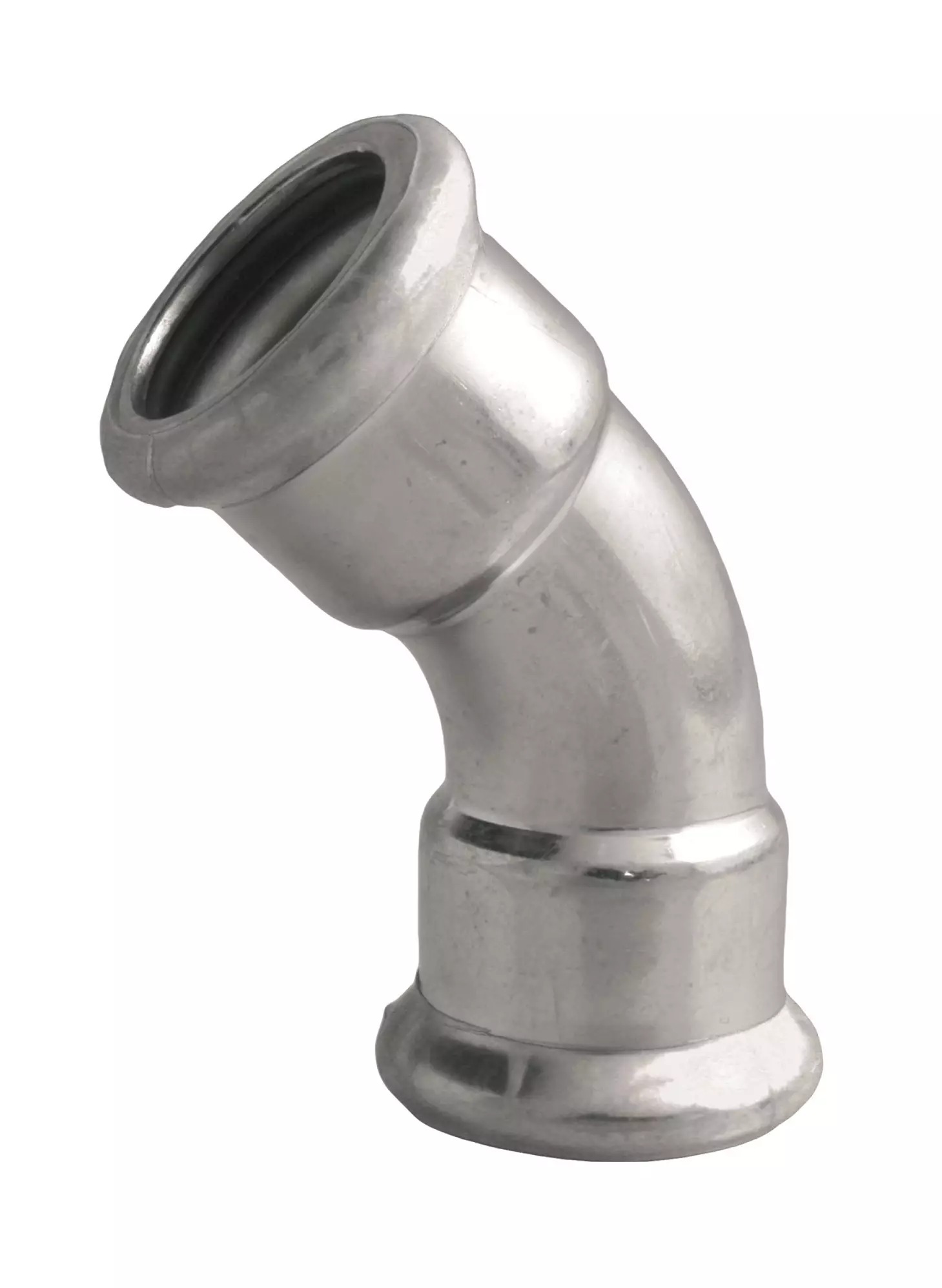

Arch 45° - N - 28mm

Detailní popis produktu

Tento 45° nerezový stlačovací ohyb se často používá v bytových i komerčních budovách pro změny směru v otopných a instalatérských okruzích. Často se vyskytuje v uzavřených systémech, jako je podlahové vytápění, dodávka teplé vody nebo požární potlačovací systémy. Komponent je navržen pro prostředí, kde jsou důležité odolnost proti korozi a dlouhodobá spolehlivost. Instalatéři pracující na HVAC systémech, solárních tepelných instalacích nebo průmyslových potrubních aplikacích najdou tuto přípojku vhodnou díky své kvalitě materiálu a tlakovému hodnocení.

Při montáži se přípojka stlačí pomocí certifikovaného nástroje, aby byl zajištěn netěsný těsnění. EPDM těsnicí kroužek poskytuje pružnou, ale odolnou spojku mezi potrubím a přípojkou. Nerezové tělo ohybu zajišťuje kompatibilitu s agresivními médii a vysokými teplotami typickými pro centrální vytápění a průmyslové aplikace.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), EPDM těsnicí kroužek
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN22.28
Značka	IVAR

Provozní teplotní rozsah od -20°C do +85°C s maximem +120°C umožňuje použití v systémech studené i teplé vody, stejně jako v parních aplikacích v rámci stanovených mezí. Nominální tlakové hodnocení PN 16 zajišťuje vhodnost pro střední tlakové systémy. Tyto parametry jsou klíčové pro výběr správné přípojky pro danou aplikaci a ověření kompatibility s návrhem systému.

Montáž a připojení

Pro montáž stlačovacího ohybu Arch 45° nejprve zajistěte, že koncové části potrubí jsou čisté a bez ostrých hran. Přípojka se posune na potrubí až ke značce zastavení. Poté se použije certifikovaný stlačovací nástroj k stlačení přípojky kolem potrubí, aby byl dosažen určený rozměr indikátoru. Po stlačení ověřte pozici indikátoru a znovu zkontrolujte výstup ohybu. Běžné chyby při montáži zahrnují nedostatečnou hloubku stlačení, špatné zarovnání nebo použití necertifikovaných nástrojů, což může ohrozit integritu spojení.

Kompatibilita a příslušenství

Tato stlačovací přípojka je kompatibilní s ostatními IVAR stlačovacími přípojkami a nerezovými potrubími stejného průměru. Pro kompletní integraci systému mohou být potřeba další komponenty, jako jsou přímé spojky, sjednocovací kusy nebo ventily. Vždy se obracejte na technickou dokumentaci výrobce pro doporučené kombinace a rozvrhy systému.

Technický pozadí pro projektanty

45° ohyb přesměrovává proud tekutiny přes omezený úhel, čímž snižuje turbulence oproti ostrým zatáčkám. Použití nerezové oceli 1.4404 zajišťuje vysokou odolnost proti korozi a mechanickou pevnost, což je ideální pro dlouhodobé vystavení agresivním médím. EPDM těsnicí kroužek zajišťuje těsné spojení pod tlakem, přičemž udržuje pružnost. Projektanti by měli zohlednit nominální tlak a teplotní limity ohybu při plánování rozvrhů systému a výběru materiálů.

Služba a provoz

Pravidelné kontroly by měly zahrnovat vizuální kontrolu stlačovacích značek a integritu spojení. Pravidelné údržby nejsou potřeba, pokud nejsou zaznamenány úniky nebo systémové odchylky. V případě podezření na selhání by měla být izolována celá část a zkontrolována vhodnými diagnostickými nástroji.

Nejčastější otázky

Lze stlačovací ohyb Arch 45° použít ve solárních tepelných systémech?
Ano, ohyb je vhodný pro solární tepelné systémy díky své odolnosti vůči vysokým teplotám a kompatibilitě s uzavřenými okruhy.

Je EPDM těsnicí kroužek kompatibilní se všemi tekutinami?
EPDM těsnicí kroužek je vhodný pro většinu vodních a inertních plynových aplikací, ale neměl by být použit s agresivními chemickými médii mimo doporučení výrobce.

Lze ohyb použít v požárních potlačovacích systémech?
Ano, ohyb vyhovuje požadavkům pro použití v rozprašovacích a požárních potlačovacích systémech díky svým tlakovým a teplotním vlastnostem.

Lze ohyb znovu použít po demontáži?
Ne, jakmile byl ohyb stlačen a odstraněn, musí být zahozen a nahrazen novou přípojkou, aby byla zajištěna bezpečná spojka.
