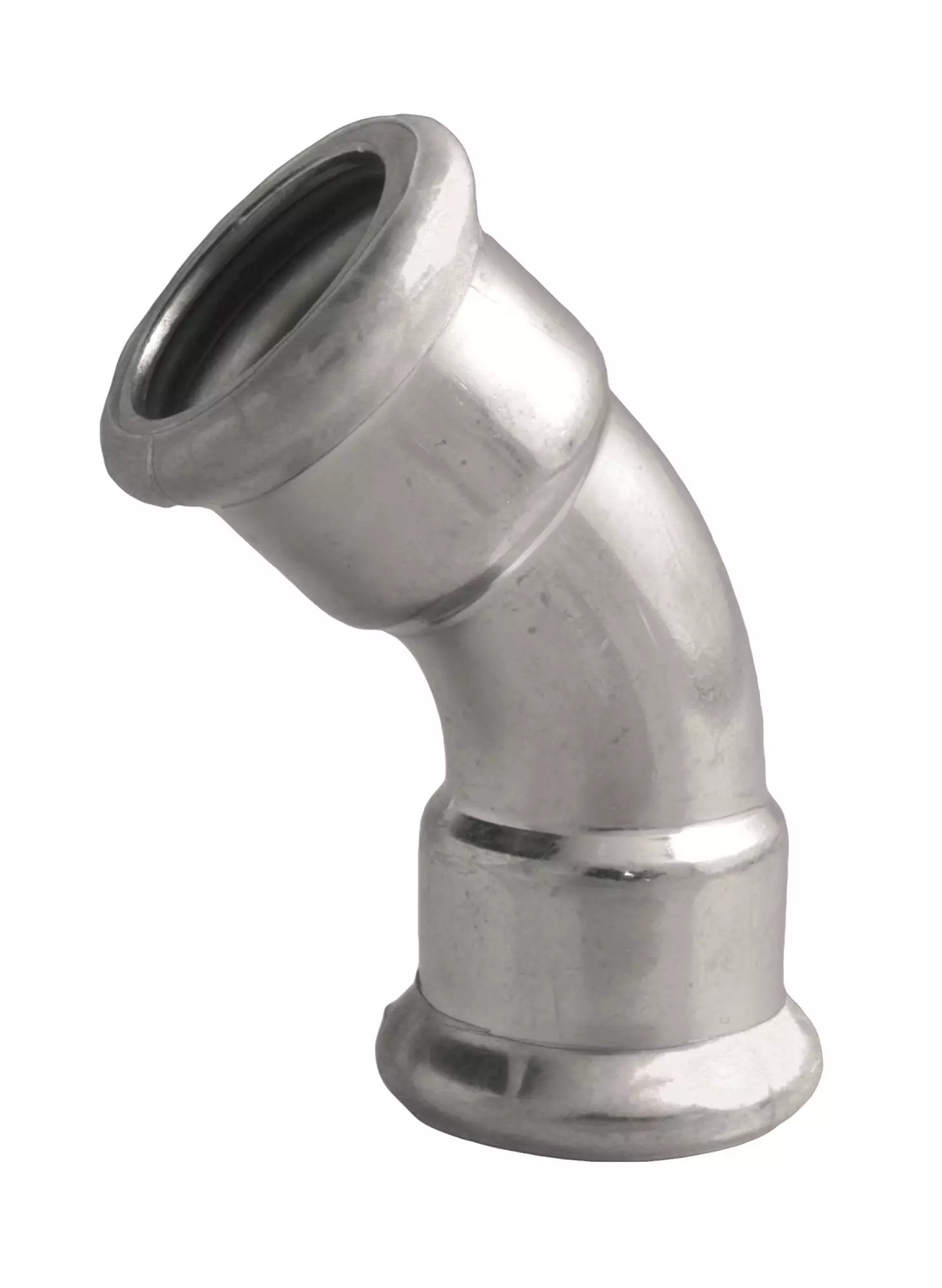

Arc 45° - N - 35mm

Detailní popis produktu

Tento 45° ohyb z nerezové oceli se často používá v bytových i komerčních budovách pro změnu směru potrubí v systémech s tlakovým spojením. Je vhodný pro integraci do centrálního vytápění, požárního potlačování a průmyslových plynových linek. Instalatéři pracující na uzavřených systémech, jako je podlahové vytápění nebo solární tepelné obvody, budou tento přípojek považovat za zásadní pro přizpůsobení potrubních rozvodů konstrukčním omezením nebo umístění zařízení.

Design umožňuje přesné zarovnání a bezpečné těsnění při stlačení certifikovaným stlačovacím nástrojem. EPDM těsnicí kroužek zajišťuje netěsnost spojení, pokud je přípojek plně stlačen na specifikovanou délku 54 mm. To z něj dělá ideální řešení pro aplikace vyžadující dlouhodobou spolehlivost a odolnost proti korozi, například v agresivních prostředích nebo systémech s chemicky úpravenou vodou.

Technické parametry

Materiál	Nerezová ocel sorta Wst. Nr. 1.4404 (AISI 316L), těsnicí kroužek EPDM
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	IVN22.35
Značka	IVAR

Montáž a připojení

Pro montáž IVN22.35 musí být přípojek stlačen na připravený konec potrubí pomocí stlačovacího nástroje kalibrovaného pro nerezovou ocel 1.4404. Potrubí musí být čistě zříznuto a zbaveno ostrých hran, aby se zajistilo správné zapojení stlačovacího nástroje. Těsnicí kroužek by měl být rovnoměrně umístěn ve svém drážku před stlačením. Po stlačení musí instalatér ověřit, že indikační značka je zarovnána s rozměrem 54 mm. Běžné chyby zahrnují nedostatečnou sílu stlačení, což může vést k únikům, nebo opakované použití přípojku po jeho prvním stlačení, což ohrožuje integrity těsnění.

Kompatibilita a příslušenství

Tento přípojek je kompatibilní s dalšími IVARovými přípojky s tlakovým spojením vyrobenými z nerezové oceli 1.4404. Pro systémy vyžadující kompenzátory nebo regulaci průtoku mohou být potřeba další ventily a regulátory. Související produkty zahrnují přímá potrubí s tlakovým spojením a další varianty ohybů z řady IVAR.IVN22.

Technický pozadí pro projektanty

Funkce přípojku spočívá ve stlačení EPDM těsnicího kroužku mezi potrubím a tělesem přípojku, čímž se vytvoří mechanické i hydraulické těsnění. Použití nerezové oceli 1.4404 zajišťuje odolnost proti oxidaci a pittingu jak v teplém, tak v chladném prostředí. Projektanti by měli zohlednit maximální provozní teplotu a tlak při integraci tohoto komponentu do systému. Trvanlivost přípojku je ovlivněna kvalitou stlačení a chemickým složením tekutiny v systému.

Služba a provoz

Pravidelná inspekce by měla zaměřit na integrity stlačovací značky a na absence viditelné koroze nebo deformace. Pokud přípojek ukazuje známky opotřebení nebo úniku, musí být nahrazen novým, protože opakované stlačení není doporučováno. Žádná plánovaná údržba není požadována mimo vizuální kontroly během revizí systému.

Nejčastější otázky

Lze IVN22.35 použít ve solárních tepelných systémech?
Ano, 45° ohyb je vhodný pro solární tepelné aplikace díky své odolnosti vůči vysokým teplotám a chemické stabilitě.

Je EPDM těsnicí kroužek kompatibilní s chemicky úpravenou vodou?
Materiál EPDM je odolný vůči mnoha běžným úpravám vody a je vhodný pro použití v potrubích s pitnou vodou.

Co se stane, pokud během stlačení není dosaženo indikační značky?
Pokud indikační značka není zarovnána s rozměrem 54 mm, není přípojek plně stlačen a musí být nahrazen novým.

Lze tento přípojek použít v plynových systémech?
Je vhodný pro inertní plyny a systémy s nízkým tlakem, pokud provozní podmínky zůstanou v rámci specifikovaných mezí teploty a tlaku.
