Arch 45° PRESS GAS - 35mm

Detailní popis produktu

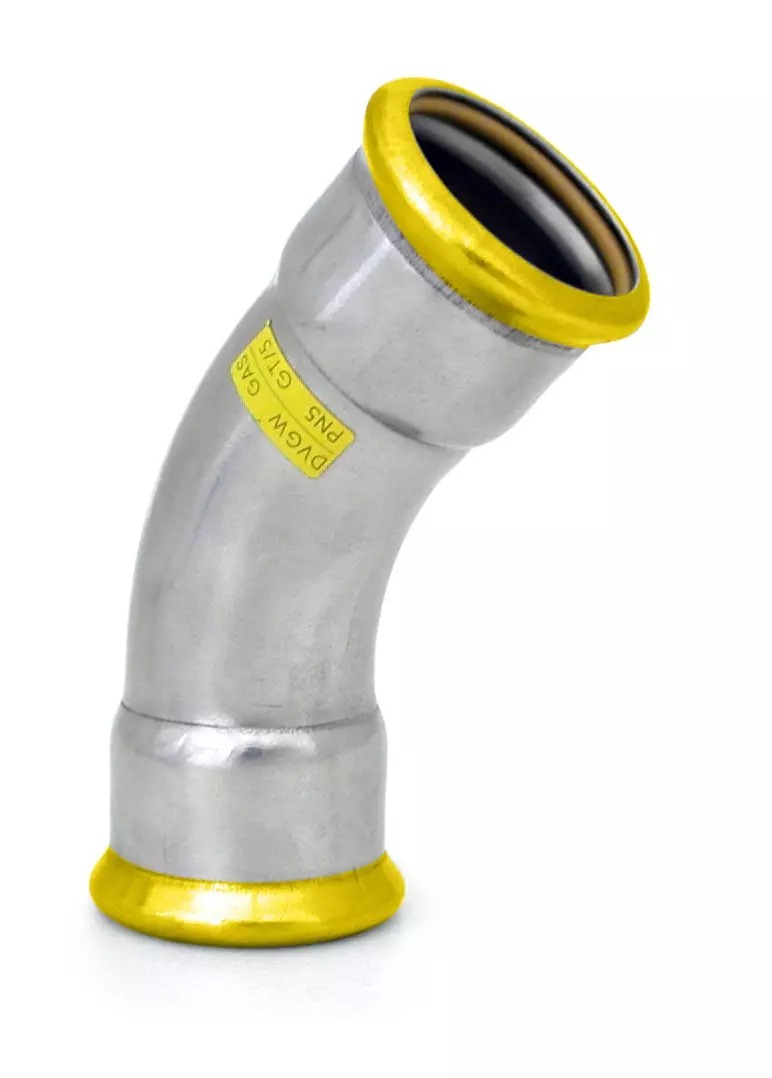

Tento 45° stiskový ohyb je speciálně navržen pro použití v plynových rozdělovacích systémech v obytných, komerčních a průmyslových budovách. Často se používá při instalaci potrubí pro zemní plyn, bioplyn a kapalný propan. Armatura umožňuje změny směru potrubního rozvodu, přičemž zajišťuje bezpečné a netěsné spojení. Instalatéři pracující na plynových distribučních systémech najdou tuto součást vhodnou pro nové stavby i rekonstrukce.

Design umožňuje rychou a přesnou instalaci pomocí stiskových nástrojů, čímž se eliminuje potřeba svařování nebo závitování. Určen pro použití v uzavřených systémech, kde jsou požadovány minimální ztráty tlaku a vysoká odolnost. Ohyb je kompatibilní se standardními stiskovými potrubními systémy a jeho rozměry zajišťují správné průtokové vlastnosti v souladu s požadavky návrhu systému.

Technické parametry

Instalace a připojení

Armatura se připojuje ke stiskovým potrubím pomocí vyhrazeného stiskového nástroje, který stiskne armaturu na konec potrubí. Velikost připojení odpovídá vnějšímu průměru potrubí, který je třeba ověřit před instalací. Stiskový proces by měl být proveden podle pokynů výrobce, aby byl zajištěn konzistentní a spolehlivý těsný spoj. Po stisknutí by měla být instalace vizuálně kontrolována na rovnoběžnost a poškození.

• Než se armatura nainstaluje, ujistěte se, že koncové části potrubí jsou čisté a bez ostrých hran.
• Použijte stiskový nástroj kompatibilní s velikostí a typem armatury.
• Ověřte, že nástroj je správně zarovnán a hloubka stisku přesná.
• Neopakujte použití armatury po stisknutí; vypusťte jakékoliv poškozené nebo nesprávně stisknuté komponenty.

Kompatibilita a příslušenství

Tento 45° stiskový ohyb je navržen pro použití s nerezovými potrubími stejného nominálního průměru kompatibilními se stiskovými armaturami. Je vhodný pro integraci s dalšími stiskovými armaturami, jako jsou ohyby, křížení a redukce, ve stejném systému. Další komponenty mohou zahrnovat přímé potrubní úseky, ventily a regulátory tlaku v závislosti na konfiguraci systému. Pro standardní instalaci nejsou potřeba žádné speciální příslušenství.

Technický pozadí pro projektanty

Pracovní princip této armatury spočívá ve mechanickém stisknutí potrubí do těla armatury, čímž se vytvoří těsné a odolné spojení. Nerezový materiál poskytuje vysokou odolnost proti korozi a mechanické síle, což z ní dělá ideální volbu pro dlouhodobé použití v plynových systémech. Těsnicí kroužek HNBR zajišťuje těsnost v různých provozních podmínkách. Armatura se integruje do systému bez potřeby dalších podpěrných konstrukcí díky své odolné konstrukci. Účinnost a trvanlivost systému závisí na správné instalaci, správné orientaci a dodržování limitů tlaku a teploty.

Služba a provoz

Při běžných provozních podmínkách tato armatura nepožaduje pravidelnou údržbu. Doporučuje se však pravidelné vizuální kontroly, aby byly identifikovány známky opotřebení, koroze nebo mechanického namáhání. Jakékoliv zjištěné poškození by mělo být okamžitě odstraněno výměnou poškozené komponenty. Protože technická dokumentace nezmiňuje žádné intervaly údržby, údržba by měla být prováděna na základě provozní historie systému a výsledků inspekce.

Nejčastější otázky

Může být tato armatura použita s kapalným propanem?
Ano, je schválená pro použití s kapalným propanem, jak je uvedeno v technickém popisu.

Je možné vyměnit těsnicí kroužek po instalaci?
Ne, těsnicí kroužek je součástí armatury a nelze jej vyměnit poté, co je armatura stisknuta na potrubí.

Jaké nástroje jsou potřeba pro instalaci?
Je vyžadován kompatibilní stiskový nástroj pro stisknutí armatury na konec potrubí. Ujistěte se, že nástroj je kalibrovaný a vhodný pro velikost armatury.

Může být tato armatura použita v uzavřeném plynovém distribučním systému?
Ano, je vhodná pro použití v uzavřených systémech, pokud zůstává provozní tlak a teplota v rámci stanovených limitů.
