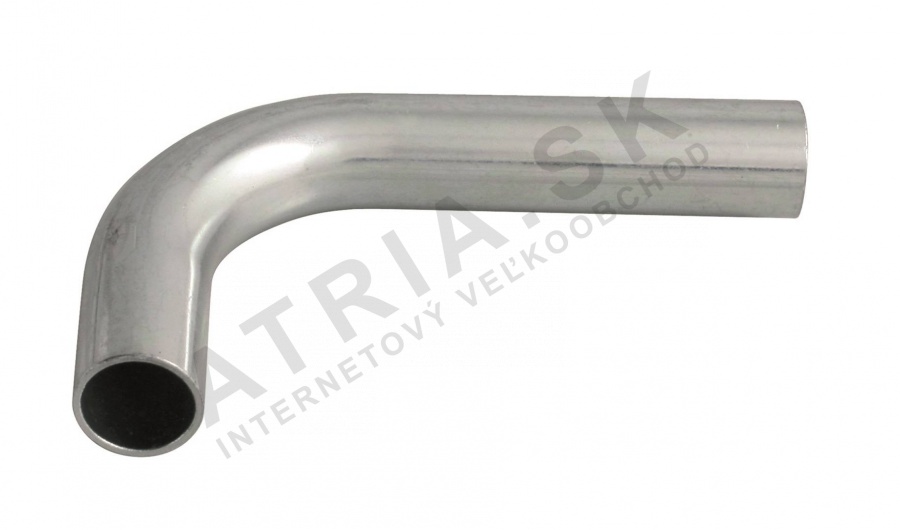

Arch 90°, 108 x 108 IVAR.IVC70

Detailní popis produktu

Dlouhý poloměr 90° ohyb je základním prvkem v tlakových potrubních systémech pro vytápění, průmyslové a požární aplikace. Tyto spojovací prvky se používají v uzavřených systémech, kde jsou potřeba hladké přechody toku k minimalizaci turbulence a ztrát tlaku. Instalatéři pracující v centrálním vytápění, chlazení, klimatizaci a solárních systémech často využívají tyto prvky k vytvoření bezpečných, netěsných spojů bez nutnosti svařování nebo závitových spojů. Model IVAR IVC70.108 je navržen pro použití v tlakových prostředích s rozsahem provozních teplot, což z něj činí vhodný prvek jak pro chladné, tak i teplé aplikace.

Při instalaci do průmyslových nebo komerčních budov musí být ohyb integrován do systému, který udržuje konstantní tlak a průtok. Použití lisovaných spojů zajišťuje rychlou montáž a vylučuje potřebu dalších těsnících materiálů. Ohyb je zvlášť vhodný v systémech, kde je místo omezené, neboť jeho dlouhý poloměr umožňuje hladší změny směru než alternativy s krátkým poloměrem. Pozinkovaná ocelová konstrukce poskytuje odolnost proti korozi a mechanickému poškození, čímž zajišťuje dlouhodobou spolehlivost v různých prostředích.

Technické parametry

Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až do	16 bar
Hmotnost	3,5 kg
Kód	IVC70.108
Značka	IVAR

Rozsah provozních teplot -20 °C až +120 °C zajišťuje, že tento ohyb je vhodný jak pro chladné, tak i teplé systémy, včetně otopných a průmyslových aplikací. Třída tlaku PN 16 znamená, že prvek je navržen tak, aby odolal tlaku až 16 bar, což je klíčové pro systémy s vysokými hydraulickými požadavky. Tyto parametry jsou kritické pro výběr správného prvku pro daný systém, čímž se zaručí kompatibilita s provozními podmínkami a médiem, které je dopravováno.

Instalace a připojení

IVAR IVC70.108 se instaluje pomocí lisovacího nástroje kompatibilního s čelistmi typu M. Ohyb má jmenovitý rozměr 108 x 108 a je navržen pro přímé připojení k potrubím stejného průměru. Během instalace je důležité zajistit, že indikátor lisování je plně zapnut a že lisovací nástroj aplikuje rovnoměrný tlak na obě strany spojovacího prvku. Běžnou chybou je použití nesprávného typu čelistí nebo nedostatečného tlaku, což může vést k slabému spojení. Instalatéři by měli také ověřit, že konce potrubí jsou čisté a bez ostrých hran před lisováním, aby byl zajištěn bezpečný a netěsný spoj.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s dalšími IVARovými lisovanými spojovacími prvky a potrubím ve stejném rozsahu velikostí. Není certifikován pro použití s pitnou vodou a nesmí být použit v systémech pro dopravu pitné vody. Pro větší systémy mohou být potřeba další komponenty, jako jsou přímé potrubí, křížení a přechody. Instalatéři by měli také zvážit potřebu dilatačních či upevnění v delších úsecích k akomodaci tepelné roztažnosti a smršťování.

Technický pozadí pro projektanty

Ohyb je vyroben z uhlíkové pozinkované oceli, která poskytuje rovnováhu mezi pevností a odolností proti korozi. Technologie lisovaných spojů vylučuje potřebu svařování nebo závitování, čímž se zkracuje doba instalace a zvyšuje integrita systému. Dlouhý poloměr minimalizuje odpor toku a pokles tlaku, což z něj činí vhodný prvek pro systémy, kde je energiiová účinnost prioritou. Rozsah provozních teplot a třída tlaku jsou klíčovými faktory v návrhu systému, neboť určují vhodnost prvku pro konkrétní aplikace. Absence povrchového povlaku omezuje vlivy znamená, že ohyb může být použit v systémech, kde je důležitá chemická kompatibilita.

Služba a provoz

Ohyb vyžaduje minimální údržbu díky své odolné konstrukci a technologii lisovaných spojů. Nejsou specifikovány žádné intervaly údržby, neboť je navržen pro dlouhodobé použití bez demontáže. Během provozu je důležité sledovat případné známky mechanického poškození nebo koroze, zejména v prostředích s vysokou vlhkostí nebo chemickým vystavením. Absence povrchového povlaku znamená, že ohyb může být více náchylný k vlivům prostředí, proto je důležité správně navrhnout a nainstalovat systém, aby byla zajištěna trvanlivost.

Nejčastější otázky

Může být IVAR IVC70.108 použit v požárních systémech?
Ano, ohyb je vhodný pro systémy pro zásobování požární vodou, neboť je schopen odolat vysokému tlaku a pracuje v požadovaném rozsahu teplot.

Je ohyb kompatibilní s dalšími IVARovými lisovanými spojovacími prvky?
Ano, je navržen tak, aby fungoval s dalšími IVARovými lisovanými spojovacími prvky a potrubím stejné velikosti a typu systému.

Může být ohyb použit v solárních otopných systémech?
Ano, je vhodný pro solární potrubní systémy, pokud odpovídají provozní podmínky specifikovanému rozsahu teplot a tlaku.

Je ohyb certifikován pro použití s pitnou vodou?
Ne, ohyb není certifikován pro aplikace s pitnou vodou a nesmí být použit v systémech, kde je dopravována pitná voda.
