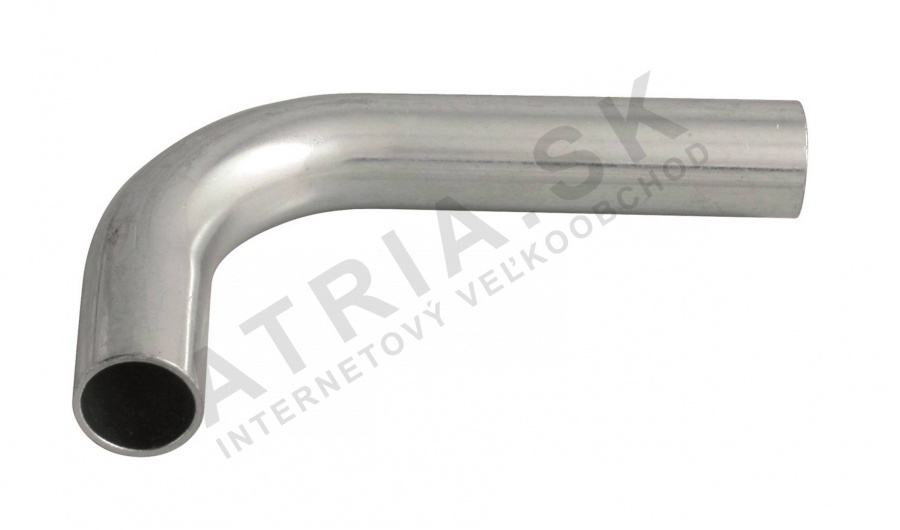

Arch 90°, 15 x 15 IVAR.IVC70
Kód: IVC70.15Související produkty
Detailní popis produktu
Stlačovací 90° oblouky jsou základními komponenty v uzavřených otopných systémech, průmyslových potrubích a hasicích instalacích. Tyto spojky umožňují přesné změny směru potrubí bez nutnosti svařování nebo závitování. Instalatéři pracující v bytových, obchodních a průmyslových prostorách často využívají tyto komponenty k udržení integrity a efektivity systému. IVAR IVC70.15 je zvláště vhodný pro systémy pracující za středního až vysokého tlaku a teploty, kde je mechanická pevnost a dlouhodobá stabilita klíčová.
Typické aplikace zahrnují centrální otopné systémy, klimatizační kanály, chlazení a hasicí vodní linky. Materiál a návrh spojky zajišťují odolnost vůči mechanickému namáhání a tepelné roztažnosti. Stlačovací metoda zajišťuje bezpečné a netěsné spojení, což je klíčové pro udržení výkonu systému v průběhu času.
Technické parametry
| Prováděcí teplota | -20 °C |
|---|---|
| Jmenovitý tlak | PN 16 |
| Odolnost vůči vysokému tlaku až do | 16 bar |
| Hmotnost | 0,088 kg |
| Kód | IVC70.15 |
| Značka | IVAR |
Prováděcí rozsah teplot od -20°C do +120°C umožňuje fungování spojky jak v chladném, tak v horkém prostředí. Označení PN16 znamená, že spojka vydrží tlak až 16 bar, což ji činí vhodnou pro tlakové systémy. Tyto parametry jsou základní pro výběr správného komponentu pro konkrétní požadavky systému a zajištění dlouhodobé spolehlivosti.
Montáž a spojení
Montáž IVAR IVC70.15 zahrnuje použití M-typu kleští k přitlačení spojky na potrubí. Velikost spojení je 15 mm a spojka je navržena k použití s potrubím stejného průměru. Je důležité zajistit, aby konec potrubí byl čistý a bez ostrých hran před přitlačením. Indikátor přitlačení by měl být viditelný až do 54 mm, aby bylo potvrzeno bezpečné spojení. Běžné chyby při montáži zahrnují nedostatečné přitlačení, což může vést k netěsnostem, nebo použití nekompatibilních kleští, které mohou poškodit spojku nebo zpochybnit těsnost.
Kompatibilita a příslušenství
IVAR IVC70.15 je kompatibilní s širokou škálou stlačovacích systémů a může být integrován s dalšími komponenty značky IVAR. Je vhodný k použití s uhlíkovými ocelovými potrubími stejného průměru. Pro montáž jsou potřeba kleště M-typu. Další komponenty, jako jsou přímé přechody, ohyby a křížení, mohou být potřeba v závislosti na rozvrhu systému. Spojka není certifikovaná pro vodovodní aplikace a neměla by být použita v systémech s pitnou vodou.
Technický pozadí pro projektanty
IVAR IVC70.15 je vyroben z uhlíkové oceli s galvanickým povlakem, což zajišťuje odolnost vůči korozi a mechanickému poškození. Návrh stlačovacího spojení eliminuje potřebu svařování nebo závitování, čímž se snižuje doba montáže a pravděpodobnost chyb. Spojka je navržena tak, aby udržovala svou konstrukční integritu za různých tlakových a teplotních podmínek. Vlastnosti materiálu a návrh zajišťují dlouhou životnost, pokud je spojka správně nainstalována a používána v rámci svých specifikací. Galvanický povlak také podporuje povrchové úpravy bez rušení, což z něj činí vhodný pro systémy vyžadující dodatečné povlaky nebo izolaci.
Služba a provoz
Při provozu spojka nevyžaduje pravidelnou údržbu. Je však důležité pravidelně kontrolovat přitlačená spojení na známky opotřebení nebo poškození. Jakákoli viditelná deformace nebo netěsnost by měla být okamžitě odstraněna výměnou poškozeného komponentu. Spojka není navržena k demontáži a opětovnému použití; po montáži by měla zůstat na svém místě po celou dobu životnosti systému. Nejsou stanoveny žádné konkrétní intervaly údržby, protože komponent je určen pro dlouhodobé použití za běžných provozních podmínek.
Nejčastější otázky
Může být IVAR IVC70.15 použit v solárních otopných systémech?
Ano, spojka je vhodná pro solární otopné systémy, pokud zůstanou provozní podmínky v rámci specifikovaných mezí teplot a tlaku.
Je IVAR IVC70.15 kompatibilní s jinými stlačovacími systémy?
Je kompatibilní se systémy používající kleště M-typu a podobnou stlačovací technologii. Není doporučeno k použití v systémech vyžadujících jiné metody přitlačení.
Může být IVAR IVC70.15 použit v systémech s pitnou vodou?
Ne, spojka není certifikovaná pro pitnou vodu a neměla by být použita v systémech, kde je voda určena k konzumaci.
Jaká je maximální provozní teplota IVAR IVC70.15?
Maximální provozní teplota je +120°C, nad tímto limitem může být spojka poškozena nebo ztratit svou konstrukční integritu.
Doplňkové parametry
| Kategorie: | Lícovaný oblouk 90° |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.088 kg |
| Průměr trubky: | 15 mm |
| Jmenovitý tlak: | PN 16 |
| Odolnost vůči vysokým tlakům do: | 16 bar |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:53 |
