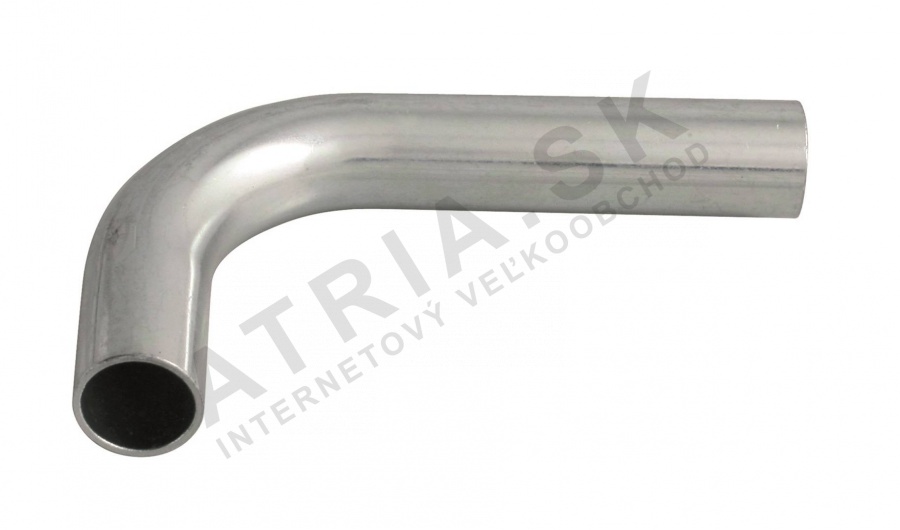

Arch 90°, 35 x 35 IVAR.IVC70

Detailní popis produktu

Stlačovací 90° oblouky jako IVAR IVC70.35 jsou základními komponenty v uzavřených otopných systémech, požární ochraně a průmyslovém rozdělování vzduchu nebo plynů. Často se používají v bytových, obchodních a průmyslových budovách, kde jsou vyžadovány spolehlivé, netěsné spoje. Montéři pracující na otopných kanálech, chladicích okruzích nebo potrubí pro solární systémy najdou tento přípoj vhodný díky své mechanické síle a odolnosti vůči vysokým tlakům. Přípoj je zvláště vhodný v aplikacích, kde svařování není možné nebo kde je požadována rychlá montáž bez ohrožení integrity systému.

Správné vybavení stlačovacími komponenty je klíčové pro výkon systému. IVAR IVC70.35 je navržen pro použití ve stlačovacích systémech s kleštěmi typu M, což zajišťuje bezpečný spoj bez nutnosti závitování nebo svařování. Jeho konstrukce z oceli poskytuje odolnost a odolnost proti korozi v prostředí, kde není použit pítový voda. Oblouk je vhodný jak pro uzavřené, tak i neuzavřené systémy, pokud zůstanou provozní podmínky v rámci stanovených limitů.

Technické parametry

Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokým tlakům až	16 bar
Hmotnost	0,359 kg
Kód	IVC70.35
Značka	IVAR

Prováděcí teplotní rozsah od -20 °C do +120 °C zajišťuje vhodnost oblouku pro systémy studené a teplé vody, stejně jako pro průmyslové aplikace s suchým vzduchem nebo inertními plyny. Jmenovitý tlak PN 16 znamená, že komponenta může vydržet až 16 bar, což je důležité pro správné rozměření komponenty v okruzích s vysokým tlakem. Tyto parametry jsou klíčové pro zajištění, že oblouk vydrží mechanické a tepelné zatížení systému, ve kterém je instalován.

Montáž a připojení

IVAR IVC70.35 se montuje pomocí stlačovacího nástroje kompatibilního s kleštěmi typu M. Přípoj je navržen pro potrubí o průměru 35 mm a stlačení musí být provedeno podle pokynů výrobce, aby byl zajištěn netěsný spoj. Během montáže musí být stlačovací nástroj správně zarovnán s přípojem, aby se zabránilo špatnému stlačení nebo neúplnému stlačení. Běžnou chybou je nekontrola tvarovacího indikátoru, který potvrzuje, že stlačení bylo správně provedeno. Pokud indikátor není plně zapnutý, spoj může být nebezpečný a může vést k úniku pod tlakem.

Kompatibilita a příslušenství

Tento 90° oblouk je kompatibilní s ostatními komponentami v řadě IVAR.IVC70, včetně přímých potrubí, ohybů a T-kusů stejného průměru. Pro montáž jsou potřeba stlačovací nástroj a kleště typu M. Nejsou potřeba žádné dodatečné povrchové úpravy nebo omezovací prostředky, protože přípoj je navržen pro přímé stlačení bez potřeby mazadel nebo těsnících prostředků. Je důležité zajistit, že všechny komponenty v systému pocházejí ze stejné stlačovací řady, aby byla zajištěna kompatibilita a integrity systému.

Technický pozadí pro projektanty

IVAR IVC70.35 je dlouhý 90° oblouk vyrobený z oceli, který poskytuje dobrou odolnost vůči mechanickému poškození a korozi v prostředí, kde není použit pítový voda. Stlačovací spoj využívá mechanickou deformaci přípoje a stěny potrubí k vytvoření těsného spoje. Tato metoda eliminuje potřebu svařování nebo závitování, což zkracuje dobu montáže a snižuje riziko tepelné deformace. Rozsah provozní teploty a jmenovitý tlak jsou klíčové faktory pro určení vhodnosti komponenty pro daný systém. Dlouhá životnost přípoje závisí na kvalitě stlačení a na absenci mechanického zatížení během montáže.

Služba a provoz

IVAR IVC70.35 vyžaduje žádnou pravidelnou údržbu mimo běžné kontroly systému. Během provozu je důležité zajistit, že systémový tlak nepřekročí jmenovitých 16 bar a že teplota zůstává v rámci stanovených limitů. Jakékoliv známky úniku nebo deformace by měly být okamžitě vyšetřeny, protože mohou naznačovat chybné stlačení nebo únavu materiálu. Absence povrchových úprav nebo těsnících prostředků znamená, že přípoj není vhodný pro prostředí, kde by chemické vlivy mohly urychlit korozi.

Nejčastější otázky

Může být IVAR IVC70.35 použit ve solárních systémech pro ohřev vody?
Ano, přípoj je vhodný pro potrubí solárních systémů, pokud provozní teplota nepřekročí +120 °C a tlak zůstává v rámci jmenovitých limitů.

Je IVAR IVC70.35 kompatibilní s jinými stlačovacími systémy?
Je navržen pro použití s kleštěmi typu M a měl by být použit pouze s komponentami ze stejné stlačovací řady, aby byla zajištěna kompatibilita a bezpečný spoj.

Může být IVAR IVC70.35 použit pro suchý vzduch?
Ano, přípoj je vhodný pro aplikace suchého vzduchu pod tlakem v rámci stanovených teplotních a tlakových rozsahů.

Je IVAR IVC70.35 vhodný pro systémy pro požární vodu?
Ano, přípoj je vhodný pro systémy pro požární vodu, pokud systém pracuje v rámci jmenovitých tlakových a teplotních limitů.
