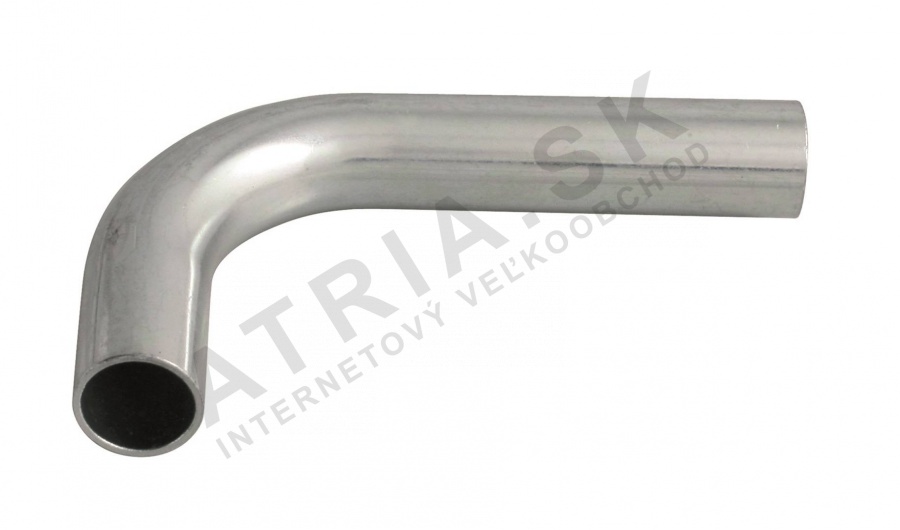

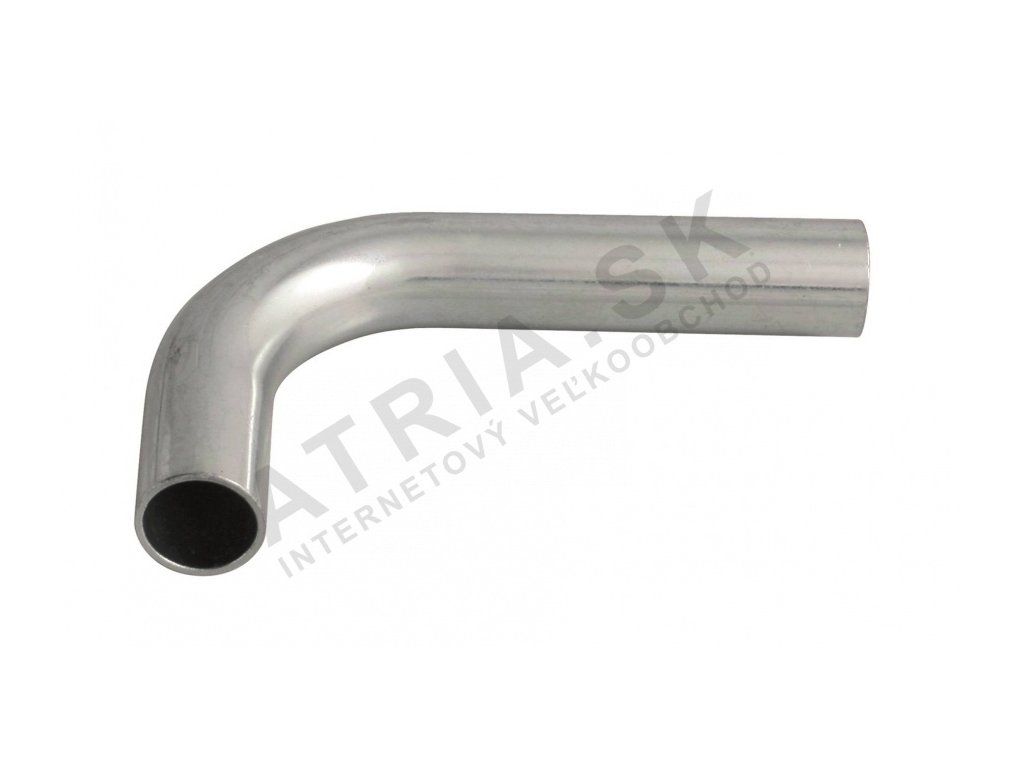

Arch 90°, 76,1 x 76,1 IVAR.IVC70

Detailní popis produktu

Tento 90° stlačovací ohyb je navržen pro použití v uzavřených tlakových systémech, jako jsou centrální topení, chlazení, požární vodovod a klimatizační potrubí. Často se používá ve stavebních a průmyslových objektech, kde jsou požadovány spolehlivé, netěsnící spoje. Ohyb je vhodný pro aplikace s vodou, suchým vzduchem, inertními plyny a jinými nealkoholickými médi. Instalatéři pracující na solárních systémech, klimatizačních potrubích nebo průmyslových potrubích mohou tento komponent integrovat do systémů, které vyžadují dlouhodobou odolnost a odolnost vůči mechanickému namáhání.

Ohyb je navržen pro použití v uzavřených systémech, kde je médium trvale pod tlakem. Není certifikován pro aplikace s pitnou vodou. Stlačovací spoj eliminuje potřebu svařování nebo závitových spojů, což zkracuje dobu instalace a zajišťuje konzistentní, kvalitní těsnění. Ohyb je určen pro nominální průměry 76,1 x 76,1 mm a je kompatibilní s dalšími komponenty série IVAR.IVC70.

Technické parametry

Provozní teplota	-20 °C
Nominální tlak	PN 16
Odolnost vůči vysokému tlaku až	16 bar
Hmotnost	1,752 kg
Kód	IVC70.76
Značka	IVAR

Rozsah provozní teploty od -20°C do +120°C umožňuje použití ohybu jak v chladném, tak v horkém prostředí. Maximální třída tlaku 16 bar zajišťuje, že ohyb vydrží vysokotlaké aplikace, jako jsou požární systémy a průmyslové vzduchové systémy. Tyto parametry jsou zásadní pro správné rozměření komponentu a zajištění, že vyhovuje provozním požadavkům systému.

Instalace a spojení

Ohyb se instaluje pomocí stlačovacích nástrojů kompatibilních s čelistmi typu M. Spojení se vytvoří vložením potrubí do adaptéru až po dosažení indikátoru tvarování. Indikátor tvarování zajišťuje, že potrubí je plně sedící a spoj je bezpečný. Instalatéři by měli ověřit, že potrubí je bez ostrých hran a že adaptéru je čistý, před tím, než začnou stlačovat. Běžné chyby při instalaci zahrnují použití nesprávných čelistí nebo nedostatečné zarovnání indikátoru tvarování. Po instalaci by měl být spoj prohlédnut na případné viditelné mezery nebo šikmost.

Kompatibilita a příslušenství

Tento ohyb je součástí série IVAR.IVC70 a je kompatibilní s dalšími stlačovacími komponenty ve stejné řadě. Je vhodný pro použití s galvanizovanými ocelovými potrubími stejného nominálního průměru. Nejsou požadovány žádné dodatečné povrchové úpravy nebo omezení. Instalatéři by měli zajistit, že všechny komponenty v systému jsou ze stejné série, aby byla zachována kompatibilita a integrity systému.

Technický pozadí pro projektanty

Ohyb je vyroben z galvanizované oceli, která poskytuje odolnost vůči korozi a mechanickému poškození. Stlačovací spoj využívá deformace adaptéru kolem potrubí k vytvoření netěsnícího těsnění. Vlastnosti materiálu zajišťují dlouhodobou odolnost v tlakových systémech. Ohyb je vhodný pro uzavřené systémy, kde je médium trvale pod tlakem. Rozsah provozní teploty a tlaku musí být zohledněn při návrhu systému, aby byl komponent funkční po celou dobu své životnosti.

Služba a provoz

Pro tento komponent nejsou požadovány žádné konkrétní intervaly údržby. Během provozu by měl být systém sledován na případné známky netěsnosti nebo poklesu tlaku. Stlačovací spoj je navržen jako bezúdržbový, ale v případě selhání by měl být ohyb vyměněn. Absence povrchových úprav nebo omezení znamená, že spoj zůstává stabilní v průběhu času.

Nejčastější otázky

Může být IVC70.76 použit ve solárních systémech?
Ano, ohyb je vhodný pro solární potrubní systémy, pokud médium a provozní podmínky odpovídají technickým parametrům.

Je IVC70.76 kompatibilní s dalšími IVAR stlačovacími komponenty?
Ano, je součástí série IVAR.IVC70 a je navržen tak, aby fungoval spolu s dalšími komponenty ve stejné řadě.

Může být IVC70.76 použit pro suchý vzduch?
Ano, ohyb je vhodný pro systémy suchého vzduchu pracující v rámci specifikovaného rozsahu tlaku a teploty.

Je IVC70.76 certifikován pro pitnou vodu?
Ne, ohyb není certifikován pro aplikace s pitnou vodou a neměl by být použit v systémech, kde je přítomna pitná voda.
