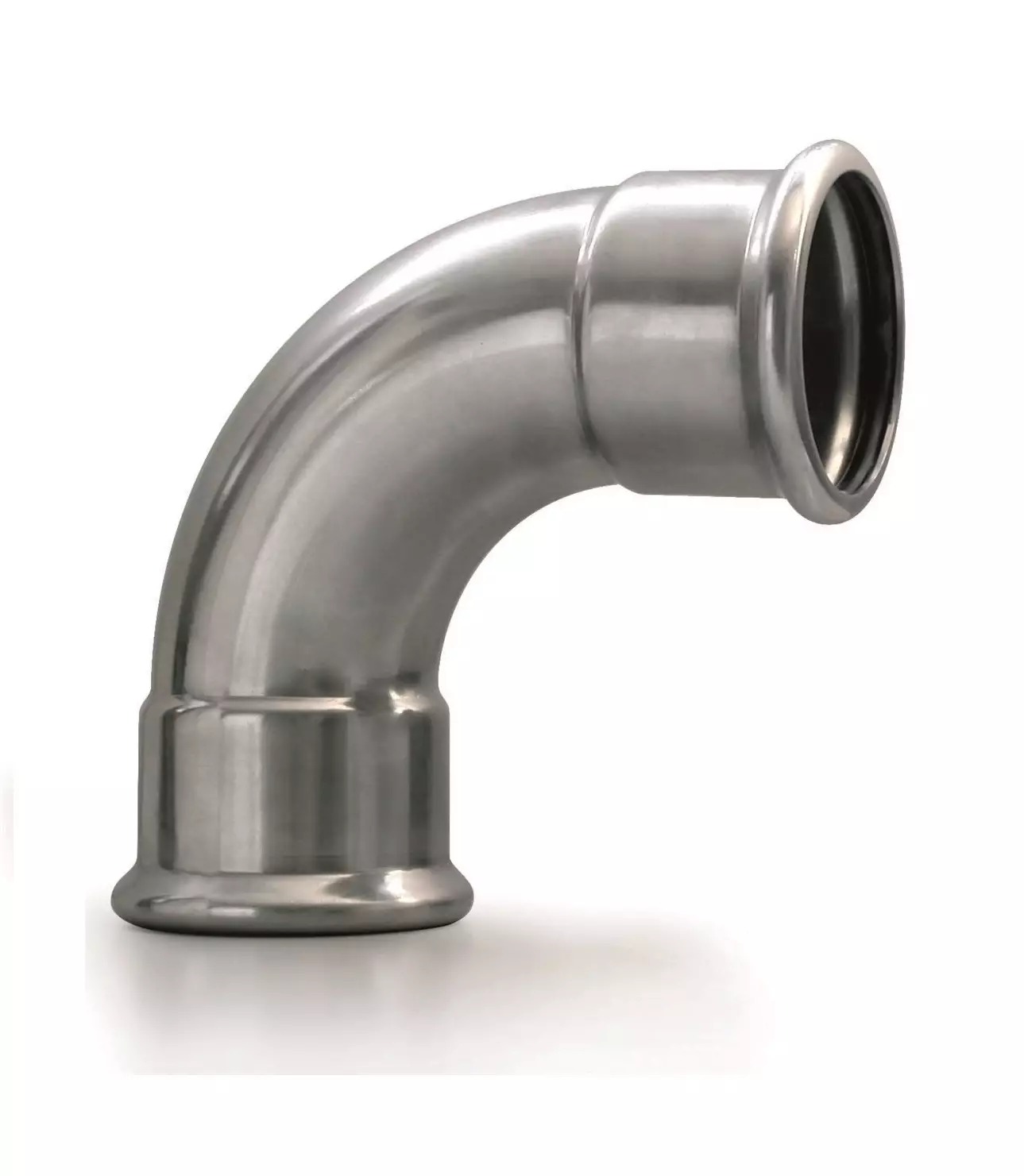

Arch 90° - N - 108mm

Detailní popis produktu

Tento 90° ocelový ohyb se často používá v otopných, sanitárních a průmyslových systémech, kde jsou spolehlivé a netěsné spojení zásadní. Často se instaluje v obytných i komerčních budovách, včetně systémů pro vytápění, větrání a solární aplikace. Ohyb je navržen pro použití ve stlačovacích systémech, což zajišťuje bezpečné a odolné spojení v prostředích s kolísajícími teplotami a tlaky.

Jeho konstrukce z vysokokvalitní oceli a těsnicího EPDM z něj dělá vhodný pro širokou škálu médií, včetně vody, páry a inertních plynů. Ohyb se často používá spolu s dalšími stlačovacími komponenty k vytvoření složitých potrubních systémů, které vyžadují přesné zarovnání a minimální údržbu.

Technické parametry

Prov. teplotní rozsah od -20 °C do +120 °C umožňuje použití ohybu v systémech studené i teplé vody. Nominální tlaková hodnota PN 16 zajišťuje, že ohyb vydrží typické tlaky v otopných a sanitárních aplikacích. Tyto parametry jsou zásadní pro správné rozměření systému a výběr komponent, zejména v prostředích s vysokým tepelným stresem nebo kolísajícími tlakovými podmínkami.

Montáž a spojení

Montáž IVAR IVN20.108 vyžaduje stlačovací nástroj pro stlačení adaptéru a vytvoření bezpečného spojení. Ohyb má celkovou délku 108 mm a je navržen pro použití se stlačovacími ocelovými trubkami. Montážník musí zajistit, že trubka je čistě zříznutá a bez ostrých hran před vložením. Těsnicí kroužek musí být správně dosednut, aby se zabránilo únikům. Běžnou chybou při montáži je nekontrola dosednutí trubky v adaptéru, což může vést k nesprávnému zarovnání nebo únikům.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s dalšími stlačovacími komponenty IVAR vyrobenými z oceli 1.4404. Často se používá spolu s přímými trubkami, kříží a dalšími ohyby k vytvoření kompletního potrubního systému. Při montáži je důležité zajistit, že všechny komponenty pocházejí od stejného výrobce a systému, aby byla zajištěna kompatibilita a výkon. Další příslušenství, jako jsou stlačovací nástroje a těsnící směsi, mohou být potřeba v závislosti na návrhu systému a místních předpisech.

Technický pozadí pro projektanty

Ohyb slouží k přesměrování toku médií pod úhlem 90°, přičemž udržuje integrity systému a minimalizuje ztrátu tlaku. Těsnicí kroužek z EPDM zajišťuje těsné spojení a je odolný vůči široké škále kapalin a plynů. Ohyb je navržen tak, aby se bez problémů integroval do stlačovacích systémů, kde přispívá k celkové efektivitě a trvanlivosti instalace. Vlastnosti materiálu a návrh ohybu jsou optimalizovány pro prostředí s vysokým tepelným cyklováním a mechanickým stresem.

Údržba a provoz

Při provozu vyžaduje ohyb minimální údržbu díky své odolné konstrukci a spolehlivému těsnění. Je však důležité pravidelně kontrolovat spojení na známky opotřebení nebo úniků, zejména v prostředích s vysokým tlakem nebo teplotou. Pokud se objeví jakékoliv potíže, adaptéru by měl být odstraněn a prohlédnut na poškození nebo deformaci. Nejsou uvedena konkrétní intervaly údržby, ale doporučuje se pravidelné vizuální kontroly, aby byl zajištěn bezproblémový provoz.

Nejčastější otázky

Může být IVAR IVN20.108 použit v solárních otopných systémech?
Ano, ohyb je vhodný pro solární otopné systémy díky své prov. teplotě až do +120 °C a odolnosti vůči tepelnému cyklování.

Je ohyb kompatibilní s dalšími stlačovacími ocelovými komponenty?
Ano, je navržen k použití s dalšími stlačovacími komponenty IVAR, což zajišťuje kompatibilitu systému a výkon.

Jaký je maximální tlak, který ohyb vydrží?
Ohyb je hodnocen nominálním tlakem PN 16, což je vhodné pro většinu otopných a sanitárních aplikací.

Může být ohyb použit v průmyslových systémech plynů?
Ano, ohyb je vhodný pro inertní plynové systémy díky své ocelové konstrukci a těsnicímu EPDM, které jsou odolné vůči široké škále plynů.
