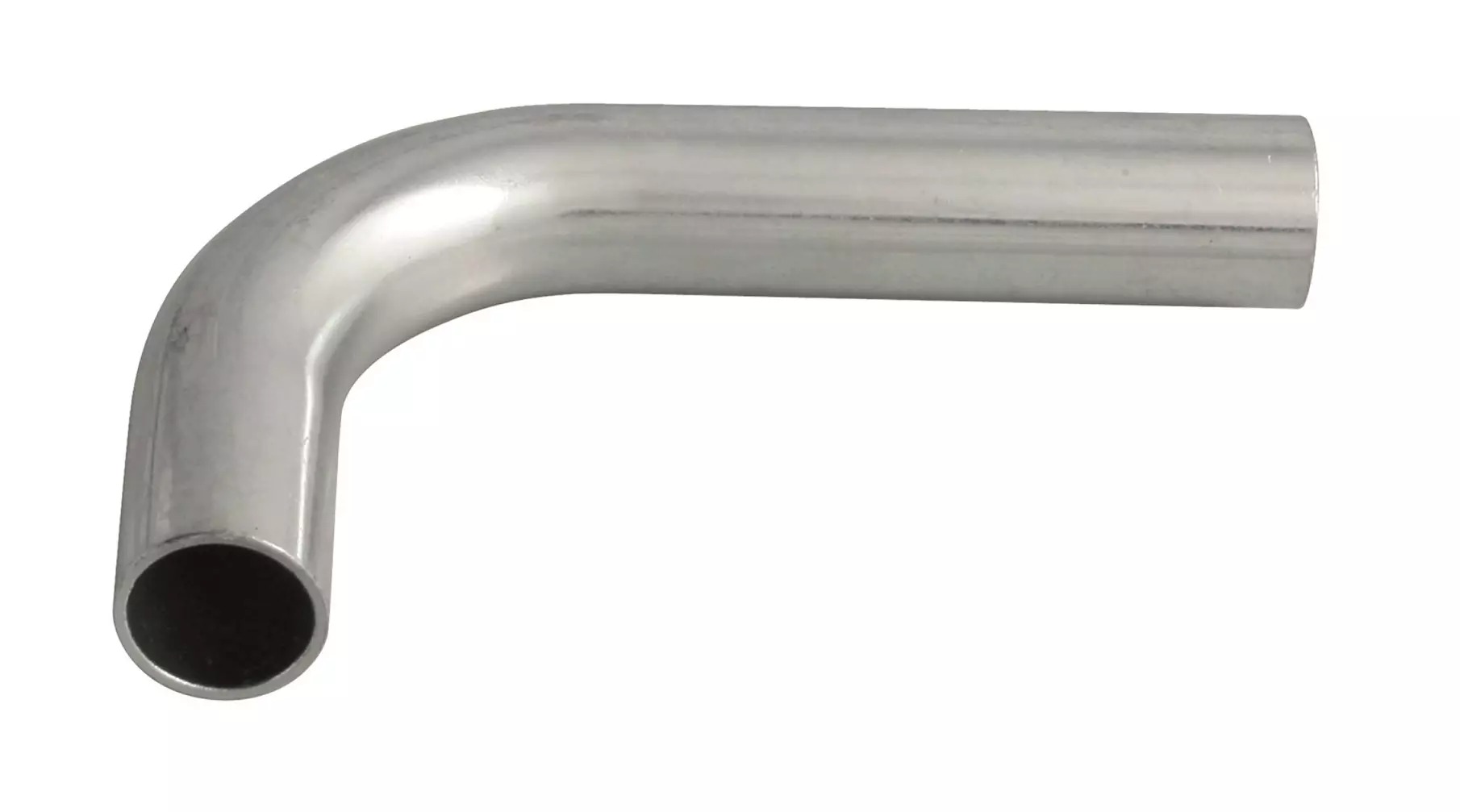

Obličatý oblouk 90° - N - 108 mm
Kód: IVN70.108Související produkty
Detailní popis produktu
V průmyslových a komerčních budovách jsou obličaté oblouky zásadními komponenty ve stlačovacích nerezových potrubních systémech. Umožňují změny směru potrubních rozvodů, přičemž zachovávají integrity systému. Instalatéři pracující ve vytápění, kanalizaci a průmyslu často setkávají s těmito armaturami v systémech jako jsou hasicí systémy, sluneční tepelné systémy a procesní potrubí. IVAR IVN70.108 je specificky navržen pro prostředí vyžadující odolnost proti korozi a vysokou spolehlivost.
Správný výběr a instalace obličatých oblouků zajišťuje správné proudové dynamiky a dlouhodobou funkčnost. Tato armatura běžně nachází v systémech zpracovávajících vodu, inertní plyny a jiné neagresivní média. Často je součástí větší sítě stlačovacích komponent, včetně přímých potrubí, redukcí a ventilů, vše spojených pomocí mechanických stlačovacích nástrojů.
Technické parametry
| Materiál | Nerezová ocel 1.4404 (AISI 316L) |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovité tlakové zatížení | PN 16 |
| Kód | IVN70.108 |
| Značka | IVAR |
Instalace a připojení
IVN70.108 se připojuje metodou stlačení pomocí mechanického nástroje. Armatura má vnitřní závit pro bezpečné připojení k závitovým komponentám. Před instalací ověřte, že průměr potrubí a typ závitu odpovídají specifikacím armatury. Ujistěte se, že stlačovací nástroj je správně kalibrován a že hloubka stlačení je nastavena na značku 54 mm. Běžné chyby instalace zahrnují nedostatečnou hloubku stlačení, špatné zarovnání během stlačení a nedostatečné očištění spojovacích ploch před sestavením.Kompatibilita a příslušenství
Tento obličatý oblouk je kompatibilní s nerezovými potrubími IVAR a dalšími stlačovacími komponentami série IVAR.IVN70. Při sestavování systému zajistěte, aby všechny armatury a potrubí pocházely ze stejné série, aby byla zachována integrity systému. Příslušenství, jako jsou těsnící kroužky a stlačovací nástroje, by mělo být vybráno podle specifikací výrobce pro danou aplikaci.Technický pozadí pro projektanty
IVN70.108 je vyroben z nerezové oceli 1.4404 (AISI 316L), která je známá svou odolností proti korozi a trvanlivostí v agresivních prostředích. Jeho stlačovací konstrukce eliminuje potřebu pálení nebo svařování, čímž se snižuje doba instalace a riziko netěsností. Armatura se integruje do systému formováním kovového těsnění při stlačení na potrubí. Výběr materiálu a návrh výrazně ovlivňuje životnost a efektivitu systému, zejména v prostředích s kolísajícími teplotami a tlaky.Služba a provoz
Pod normálními provozními podmínkami není pro IVN70.108 požadována pravidelná údržba. Doporučuje se však pravidelné kontrolování na známky opotřebení nebo netěsností. Před jakoukoliv kontrolou nebo opravou zajistěte, že systém je vybitý. V případě podezření na poškození okamžitě nahraďte armaturu, aby byla zabráněna porucha systému.Nejčastější otázky
Lze IVN70.108 použít ve slunečních tepelných systémech?
Ano, armatura je vhodná pro sluneční tepelné aplikace díky své odolnosti proti teplotním změnám a korozi.
Je IVN70.108 kompatibilní s dalšími stlačovacími komponentami IVAR?
Ano, je navržen tak, aby fungoval spolu s ostatními částmi série IVAR.IVN70 pro konzistentní výkon systému.
Jaká je maximální provozní teplota IVN70.108?
Maximální provozní teplota je +120 °C za specifických podmínek uvedených ve výrobcem dokumentaci.
Lze IVN70.108 použít s inertními plyny?
Ano, armatura je vhodná pro použití s inertními plyny jako součást průmyslových a procesních potrubních systémů.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | IVAR.IVN70,IVN73,IVN74,IVN75 - lícovaný oblouk |
|---|---|
| Hmotnost: | 5.825 kg |
| Průměr trubky: | 63 mm a více |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L) |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:37 |
