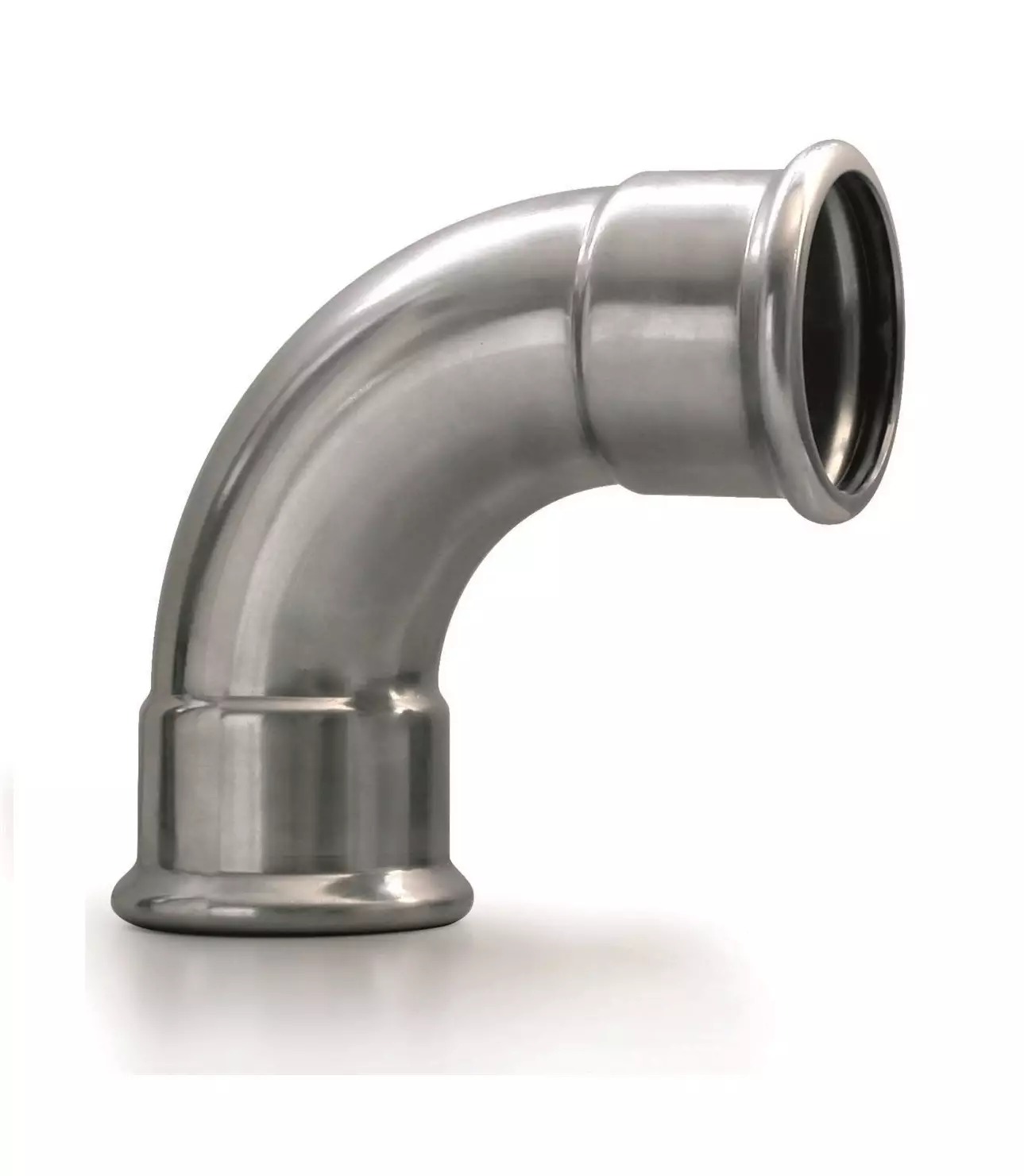

Arch 90° - N - 15mm

Detailní popis produktu

Tento 90° ohyb z nerezové oceli se běžně používá při instalaci topných, sanitárních a průmyslových potrubních systémů. Je zvláště vhodný pro prostředí, kde je odolnost proti korozi a vysokým teplotám zásadní. Příruba je navržena pro stlačovací spojení a často se vyskytuje v obytných, komerčních a průmyslových budovách. Montéři pracující na systémech, jako je podlahové vytápění, solární tepelné obvody nebo stlačené vzduchové systémy, najdou tento ohyb vhodný pro vytváření směrových změn v potrubním rozvrhu. Ohyb je určen pro jmenovitý průměr potrubí 15 mm a je kompatibilní se stlačovacími potrubními systémy z nerezové oceli.

Jeho odolná konstrukce a materiálové vlastnosti z něj dělají ideální volbu pro aplikace s vodou, inertními plyny a jinými neagresivními médi. Ohyb je vhodný pro instalaci jak v nových, tak v rekonstruovaných projektech, kde jsou požadovány spolehlivé a trvanlivé spojení. Často se používá společně s jinými stlačovacími přírubami a potrubími k vytvoření úplně těsných a netěsných systémů.

Technické parametry

Instalace a spojení

Instalace ohybu IVN20.15 vyžaduje stlačovací nástroj kompatibilní se stlačovacím systémem. Ohyb se připojuje ke stěnové trubce stlačovací metodou, která zahrnuje vložení trubky do příruby a aplikaci tlaku certifikovaným stlačovacím nástrojem. Velikost spojení je 15 mm jmenovitý průměr. Je důležité zajistit, že trubka je správně vložena a že stlačovací nástroj je aplikován rovnoměrně, aby se zabránilo šikmosti nebo nedokonalému těsnění. Běžné chyby při instalaci zahrnují nedostatečnou hloubku stlačení nebo použití nesprávného nástroje, což může vést k únikům nebo selhání systému.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s jinými IVAR stlačovacími přírubami a nerezovými trubkami stejného jmenovitého průměru. Je navržen k použití v systémech, které vyžadují směrové změny, a je vhodný pro integraci se přímými trubkami, křížkami a jinými ohyby. Při instalaci zkontrolujte, že všechny komponenty pocházejí ze stejného stlačovacího systému, aby byla zajištěna kompatibilita a těsnost. Další příslušenství, jako jsou přímé trubky, přechody a jiné ohyby, mohou být potřeba v závislosti na rozvrhu systému.

Technický pozadí pro návrháře

Ohyb přesměrovává tok médiu pod úhlem 90°, přičemž udržuje těsné spojení. EPDM těsnící kroužek zajišťuje těsné těsnění a přispívá k trvanlivosti spojení. Stlačovací systém využívá deformace příruby k vytvoření bezpečného a netěsného spojení. Ohyb se integruje do systému tak, že se zarovná s potrubním rozvrhem a zajištěno je, že stlačovací spojení je plně zapojeno. Trvanlivost a účinnost ohybu jsou ovlivněny kvalitou instalace, provozními podmínkami a kompatibilitou materiálů použitých v systému.

Služba a provoz

Po instalaci vyžaduje ohyb minimální údržbu. Pravidelné vizuální kontroly by měly být prováděny, aby byly zjištěny známky opotřebení, koroze nebo úniku. Integrita stlačovacího spojení by měla být ověřena během pravidelných kontrol. Pokud jsou zjištěny jakékoliv problémy, přírubu je třeba vyměnit, aby se zabránilo selhání systému. Nejsou poskytovány konkrétní intervaly údržby pro tento prvek, ale doporučuje se dodržovat pokyny výrobce pro údržbu systému.

Nejčastější otázky

Může být ohyb IVN20.15 použit ve solárních tepelných systémech?
Ano, je vhodný pro použití ve solárních tepelných systémech díky své odolnosti vůči vysokým teplotám a kompatibilitě se stlačovacími nerezovými potrubními systémy.

Je ohyb kompatibilní s jinými IVAR stlačovacími přírubami?
Ano, je navržen k použití s jinými IVAR stlačovacími přírubami a nerezovými trubkami stejného jmenovitého průměru.

Jaká je maximální provozní teplota pro tento ohyb?
Maximální provozní teplota je +120 °C, což z něj dělá vhodný prvek pro aplikace s vysokými teplotami, jako je topení a solární systémy.

Může být ohyb použit v průmyslových plynových systémech?
Ano, je vhodný pro inertní plynové systémy díky svým materiálovým vlastnostem a těsnícím schopnostem.
