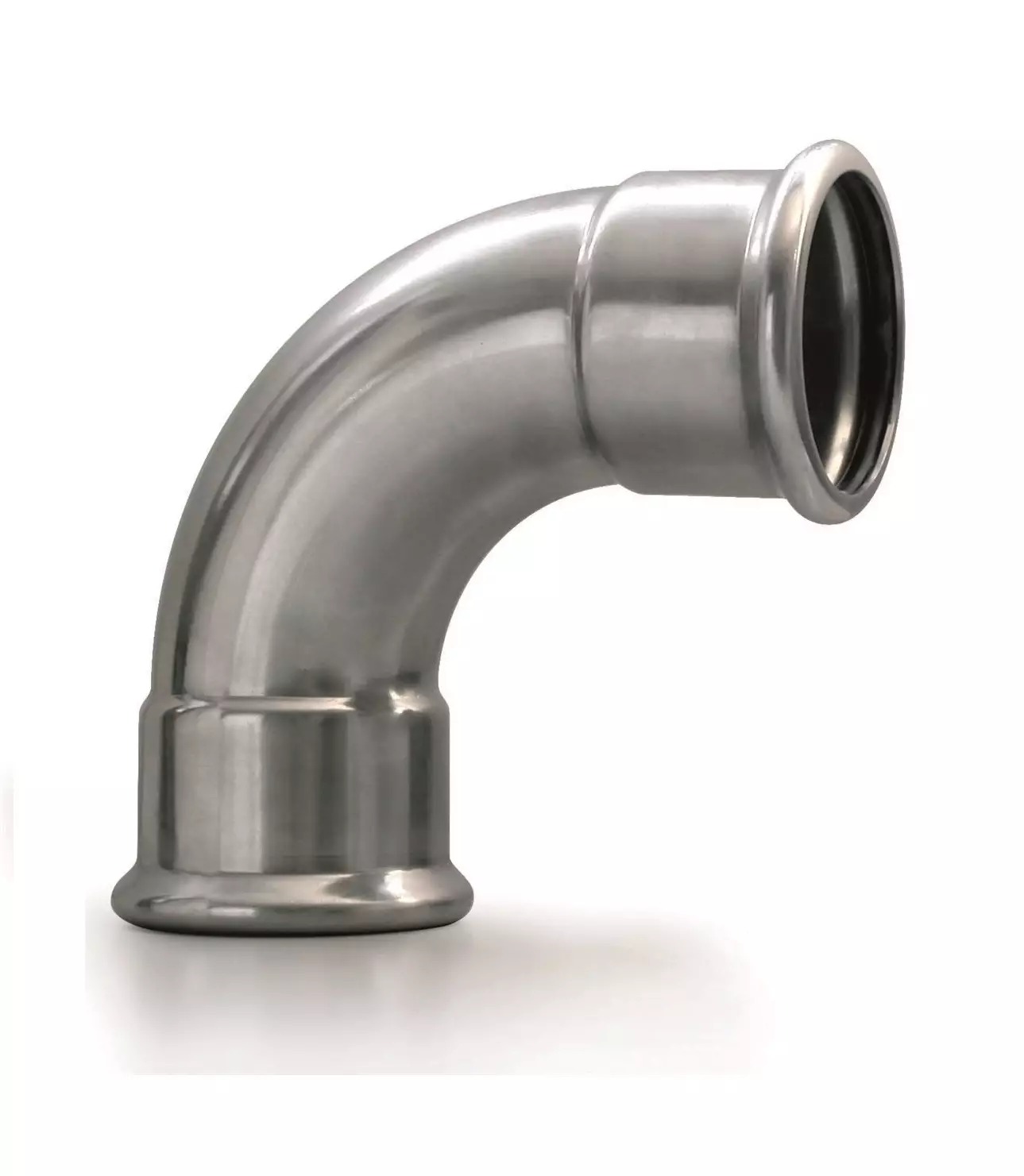

Arch 90° - N - 22mm

Detailní popis produktu

Tento 90° ohyb se běžně používá v otopných, instalatérských a průmyslových systémech, kde jsou požadovány spolehlivé a odolné spojení. Je vhodný pro instalaci v bytových, obchodních a průmyslových budovách. Ohyb je navržen pro použití v systémech s tlakovým spojením, což zajišťuje bezneteké a bezpečné spojení při správné montáži. Často se používá spolu s nerezovými trubkami a armaturami k vytvoření složitých potrubních rozvodů v otopných a sanitárních aplikacích.

Montéři a technici pracující na otopných systémech, hasicích hadicích a průmyslových potrubích najdou tento ohyb vhodný pro širokou škálu aplikací. Je zvlášť užitečný v systémech, kde jsou požadovány odolnost proti korozi a vysoká mechanická pevnost. Ohyb je kompatibilní s nástroji a systémy pro tlakové spojení nerezových potrubí, což zajišťuje konzistentní a spolehlivý proces montáže.

Technické parametry

Materiál	Nerezová ocel typu 1.4404 (AISI 316L), těsnící kroužek z EPDM
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN20.22
Značka	IVAR

Ohyb je určen pro nominální tlak PN 16 a může pracovat v teplotním rozsahu od -20 °C do +85 °C, s maximem +120 °C. Tyto parametry jsou zásadní pro výběr správného ohybu pro daný systém, což zajišťuje kompatibilitu s provozními podmínkami a návrhem systému. Vlastnosti materiálu nerezové oceli 1.4404 a těsnícího kroužku z EPDM přispívají k odolnosti a odolnosti proti korozi ohybu, což z něj dělá vhodný pro dlouhodobé použití v různých prostředích.

Montáž a spojení

IVAR IVN20.22 je ohyb s tlakovým spojením a vyžaduje kompatibilní tlakový nástroj pro montáž. Spojení se vytváří vložením trubky do armatury a následným použitím tlakového nástroje na označenou tlakovou zónu. Je důležité zajistit, že trubka je plně vložena a že tlakový nástroj je správně zarovnán, aby se zabránilo šikmosti nebo nedokonalému stisku. Ohyb je navržen pro nominální průměr 22 mm a musí být použit spolu s trubkami stejného průměru. Během montáže by měl montér zkontrolovat, že těsnící kroužek je správně umístěn a že stisková značka je plně vytvořena. Běžné chyby při montáži zahrnují použití nesprávného tlakového nástroje, nedostatečný stiskový tlak nebo nedostatečnou kontrolu stiskové značky po montáži.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s nerezovými trubkami o nominálním průměru 22 mm a systémy s tlakovým spojením pro nerezové potrubí. Je určen pro použití s tlakovými nástroji vhodnými pro daný materiál a rozměry. Při montáži tohoto ohybu je nutné zajistit, že celý systém používá kompatibilní tlakové armatury a nástroje. Pro běžnou montáž nejsou potřeba žádná další příslušenství, ale je důležité ověřit, že systém obsahuje všechny potřebné komponenty pro kompletní a bezpečné spojení.

Technický pozadí pro projektanty

Ohyb slouží jako směrová změna v potrubním systému, umožňuje přesměrování toku kapaliny nebo plynu pod úhlem 90°. Materiál nerezové oceli poskytuje vysokou mechanickou pevnost a odolnost proti korozi, což z něj dělá vhodný pro použití v agresivních prostředích. Těsnící kroužek z EPDM zajišťuje hermetické a netěsné spojení, pokud je armatura správně stisknuta. Ohyb je navržen tak, aby se bez problémů integroval do systémů s tlakovým spojením, kde může být použit spolu s dalšími armaturami a komponenty k vytvoření plně těsného a odolného potrubní sítě. Trvanlivost a účinnost ohybu závisí na správné montáži, správném návrhu systému a provozních podmínkách v systému.

Služba a provoz

Ohyb vyžaduje minimální údržbu díky své odolné konstrukci a korozi odolným materiálům. Nejsou požadovány žádné konkrétní intervaly údržby pro tuto součást. Během pravidelných kontrol je doporučeno kontrolovat případné známky opotřebení, poškození nebo netěsnosti na spojovacích místech. Pokud jsou zjištěny jakékoliv problémy, ohyb by měl být okamžitě vyměněn, aby se zabránilo selhání systému. Integrita tlakového spojení by měla být vizuálně kontrolována, aby bylo zajištěno, že stisková značka je neporušená a že nejsou přítomny známky deformace nebo šikmosti.

Nejčastější otázky

Může být IVAR IVN20.22 použit v solárních otopných systémech?
Ano, ohyb je vhodný pro použití v solárních otopných systémech díky své odolnosti proti korozi a schopnosti zvládnout provozní teploty typické pro tyto systémy.

Je ohyb kompatibilní s tlakovými nástroji od jiných výrobců?
Kompatibilita závisí na konkrétním tlakovém nástroji a jeho návrhu. Doporučuje se použít nástroje speciálně navržené pro tlakové spojení nerezových potrubí, aby byla zajištěna bezpečná a spolehlivá montáž.

Jaká je maximální provozní teplota pro tento ohyb?
Ohyb je určen pro maximální provozní teplotu +120 °C, což z něj dělá vhodný pro použití v otopných a průmyslových systémech pracujících v tomto teplotním rozsahu.

Může být tento ohyb použit v hasicích hadicích?
Ano, ohyb je vhodný pro použití v hasicích hadicích díky své vysoké mechanické pevnosti, odolnosti proti korozi a schopnosti zvládnout provozní podmínky typické pro tyto systémy.
