Arch 90° - N - 28mm

Detailní popis produktu

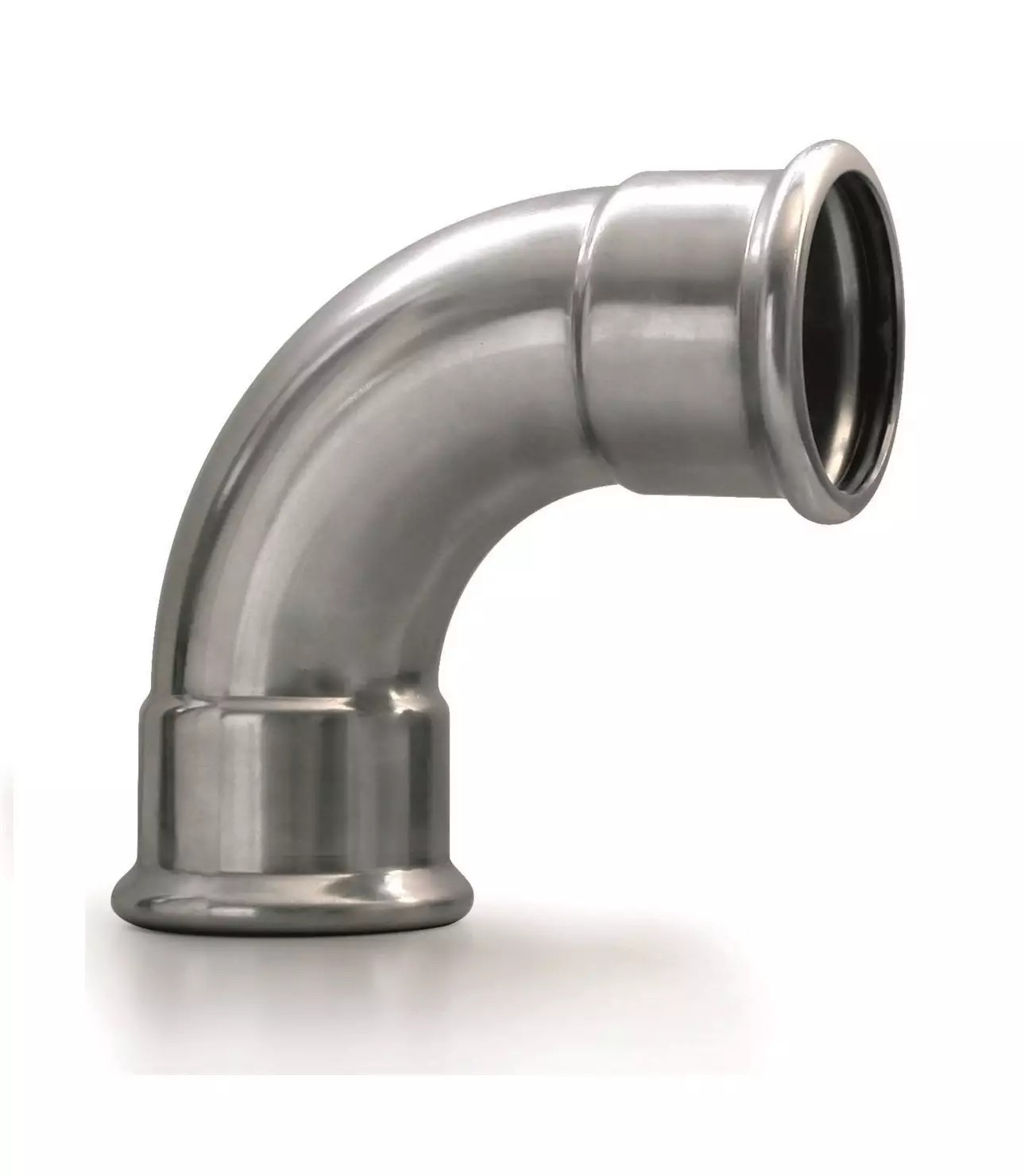

Tento 90° nerezový ohyb se běžně používá v otopných, sanitárních a průmyslových systémech, kde jsou spolehlivé a odolné spoje zásadní. Je vhodný pro instalaci v obytných, komerčních i průmyslových budovách, zejména v systémech vyžadujících odolnost vůči korozi a vysokým teplotám. Ohyb je ideální pro použití v systémech s tlakovým spojováním, kde je potřeba přesného zarovnání a bezpečných spojů. Často se používá v otopných okruzích, solárních systémech a systémech pod tlakem vzduchu, kde je dlouhodobá spolehlivost klíčová.

Jako základní komponenta v systémech s tlakovým spojováním z nerezové oceli se tento ohyb používá k změně směru toku o 90°. Je montován pomocí stlačovacího nástroje, který stlačí přírubu na potrubí, čímž zajistí těsné spojení. Ohyb je navržen tak, aby fungoval spolu s ostatními přírubami a potrubím stejného systému, a proto je vhodný pro složité rozvody potrubí i v úzkých prostorech.

Technické parametry

Montáž a spojení

Montáž tohoto 90° nerezového ohybu vyžaduje stlačovací nástroj kompatibilní s rozměry příruby. Ohyb je připojen k potrubí metodou tlakového spojení, při které nástroj stlačí přírubu kolem potrubí, čímž vznikne bezpečné a těsné spojení. Ohyb je navržen pro potrubí o průměru 28 mm a musí být správně zarovnán před stlačením, aby se zabránilo špatnému zarovnání a zatížení systému.

Před montáží je třeba zajistit, že koncové části potrubí jsou čisté a bez ostrých hran nebo nečistot. Ohyb musí být stlačen do hloubky, která aktivuje vnitřní těsnicí kroužek a dosáhne plného rozměru 54 mm pro bezpečné spojení. Běžné chyby při montáži zahrnují špatné zarovnání, nedostatečnou hloubku stlačení nebo použití nekompatibilního stlačovacího nástroje, což může vést k únikům nebo selhání systému.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s ostatními přírubami a potrubím stejného systému, zejména s potrubím o průměru 28 mm. Je navržen tak, aby fungoval spolu s nerezovým potrubím stejného materiálového typu a musí být použit spolu s kompatibilním stlačovacím nástrojem. Pro běžnou montáž není potřeba žádné další příslušenství, ale je důležité zajistit, že všechny komponenty pocházejí od stejného výrobce, aby byla zachována integrita a výkon systému.

Technický pozadí pro projektanty

Ohyb funguje na principu tlakového spojení, při kterém je příruba stlačena kolem potrubí, čímž vznikne mechanické i těsnící spojení. EPDM těsnicí kroužek poskytuje pružné a odolné těsnění, které zajišťuje dlouhodobý výkon i při různých teplotních a tlakových podmínkách.

Při integraci do systému přispívá ohyb k celkové hydraulické účinnosti tím, že minimalizuje odpor toku a zajišťuje hladké změny směru. Vlastnosti materiálu a návrh ohybu pomáhají snížit tepelné roztažnost a udržují stabilitu systému v průběhu času. Správné rozměrování a výběr na základě požadovaného tlaku a teploty jsou zásadní pro to, aby ohyb fungoval správně a přispíval k dlouhodobému životu systému.

Služba a provoz

Při provozu vyžaduje ohyb minimální údržbu. Je důležité pravidelně kontrolovat spoje na známky úniku, zejména po montáži nebo po změnách tlaku v systému. Integrita tlakového spojení by měla být ověřena vizuálně a případně i tlakovým testem. Pro tento komponent není potřeba žádných konkrétních intervalů údržby, protože je navržen pro dlouhodobé použití bez degradace za běžných provozních podmínek.

Nejčastější otázky

Může se tento ohyb použít ve solárních otopných systémech?
Ano, je vhodný pro solární otopné systémy díky svému rozsahu teplot a odolnosti vůči korozi.

Je ohyb kompatibilní s ostatními IVARovými přírubami?
Ano, je navržen tak, aby fungoval spolu s ostatními přírubami a potrubím stejného systému.

Jaká je maximální povolená teplota pro tento ohyb?
Maximální povolená teplota je +120 °C, jak je uvedeno v technických parametrech.

Může se ohyb použít v průmyslových plynových systémech?
Ano, je vhodný pro systémy inertních plynů, pokud odpovídají provozní podmínky technickým specifikacím.
