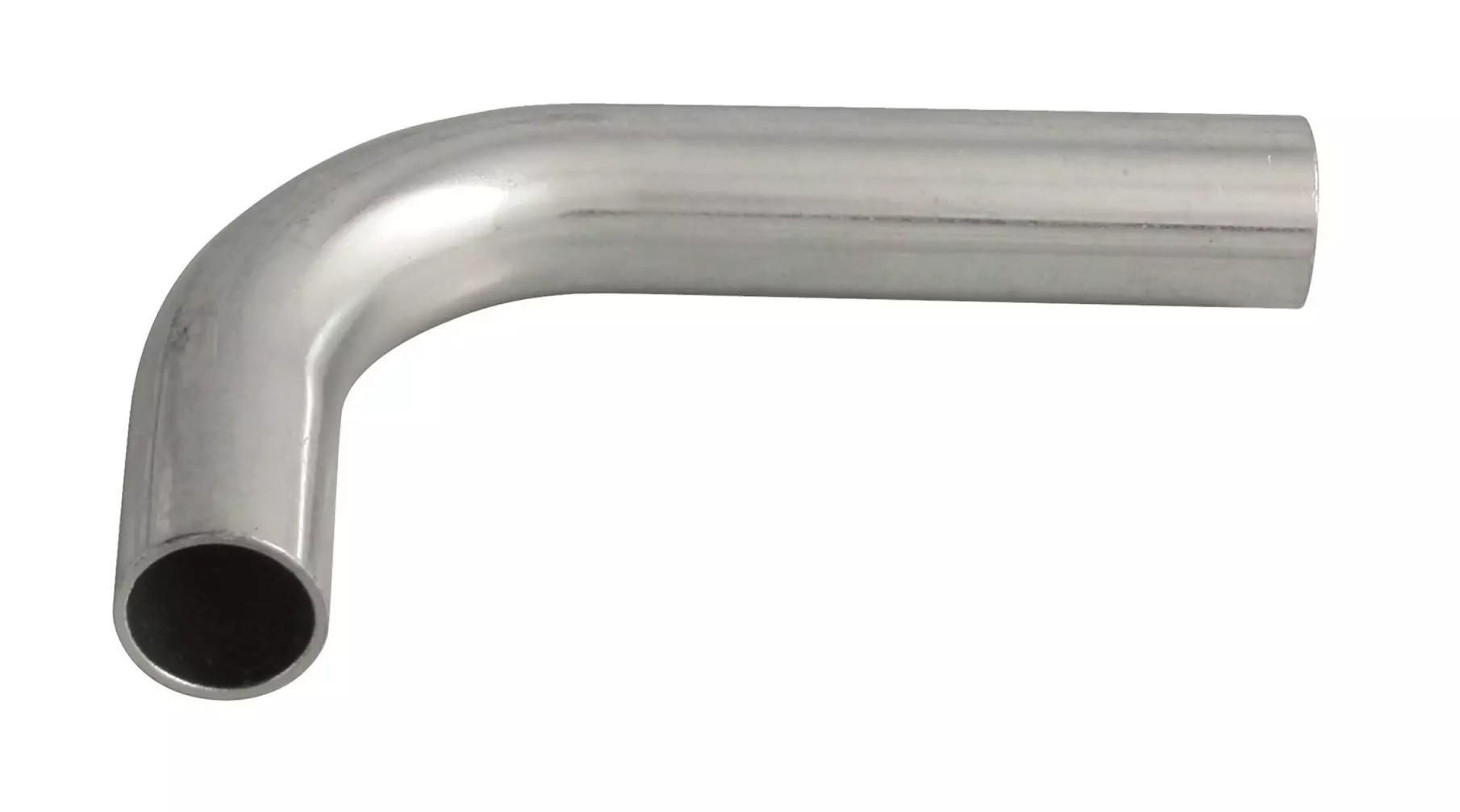

Závitový oblouk 90° - N - 28 mm

Detailní popis produktu

Závitové oblouky z nerezové oceli jsou základními komponentami v systémech s těsnými spoji pro otopná, sanitární a průmyslová zařízení. Tyto adaptéry se často používají v obytných i komerčních budovách k vytváření změn směru potrubí. Instalatéři pracující na otopných okruzích, hasicích systémech a slunečních instalacích často využívají tyto komponenty k zajištění netěsných a odolných spojů. IVAR IVN70.28 je speciálně navržen pro použití s nerezovým potrubím s těsnými spoji, kde jsou požadovány přesné tolerance a vysoká odolnost proti korozi.

Při instalaci systémů, které vyžadují změny směru, se závitové oblouky jako IVN70.28 používají k zachování účinnosti toku a integrity systému. Jsou zvláště vhodné pro prostředí, kde dochází k vystavení agresivním médiím nebo vysokým teplotám. Těsný spoj eliminuje potřebu svařování nebo závitování, čímž se zkrátí doba instalace a zaručí se bezpečný, trvanlivý spoj.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L)
Prov. teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	IVN70.28
Značka	IVAR

Rozsah provozních teplot od -20 °C do +120 °C umožňuje použití tohoto adaptéru v širokém rozsahu prostředí, od zásobování studenou vodou až po vyhřívané systémy. Jmenovitý tlak PN 16 zajišťuje kompatibilitu se standardními systémy nerezového potrubí s těsnými spoji. Tyto parametry jsou klíčové pro správné rozměření a výběr, zejména v systémech, kde dochází ke tepelnému roztažení a tlakovým změnám.

Instalace a připojení

IVN70.28 se instaluje pomocí těsnícího nástroje, který stlačí adaptéru kolem potrubí, čímž vznikne bezpečný a netěsný spoj. Jmenovitý průměr 28 mm odpovídá vnitřnímu průměru 15 mm, s 1/2 palce Rp závitem pro vnější připojení. Během instalace je důležité zajistit, že potrubí je čistě zříznuté a bez ostrých hran. Těsnící nástroj musí být správně zarovnán, aby se zabránilo poškození nebo nesprávnému usazení adaptéru. Běžné chyby při instalaci zahrnují použití nesprávného těsnícího nástroje nebo nedostatečné kontrolování hloubky těsnění, což může vést k nedokonalému stlačení a možným netěsnostem.

Kompatibilita a příslušenství

Tento závitový oblouk je kompatibilní se standardními systémy nerezového potrubí s těsnými spoji. Používá se obvykle spolu s dalšími adaptéry IVAR s těsnými spoji, jako jsou přímé přechody, oblouky a T-konektory. Pro kompletní integraci systému mohou být potřeba další komponenty, jako jsou úseky potrubí, ventily a tlakové regulátory. Instalatéři by měli zajistit, že všechny komponenty pocházejí ze stejného systému těsných spojů, aby byla zajištěna kompatibilita a integrity systému.

Technický popis pro projektanty

IVN70.28 je 90° závitový oblouk vyrobený z nerezové oceli 1.4404, což je materiál známý svou vysokou odolností proti korozi a mechanickou pevností. Tento materiál je vhodný pro použití v agresivních prostředích a běžně se používá v sanitárních, hasicích a slunečních systémech. Těsný spoj umožňuje rychou a spolehlivou instalaci bez potřeby dalších těsnících materiálů. Jmenovitý tlak PN 16 zajišťuje, že adaptéru vydrží běžné systémové tlaky, zatímco teplotní rozsah -20 °C až +120 °C umožňuje použití v obou chladných i vyhřívaných systémech. Trvanlivost adaptéru závisí na správné instalaci a návrhu systému, včetně dostatečného opření a kompenzace tepelného roztažení.

Provoz a údržba

IVN70.28 vyžaduje minimální údržbu díky své odolné konstrukci z nerezové oceli a těsnému spoji. Nejsou požadovány pravidelné servisní intervaly, ale doporučuje se pravidelné vizuální kontroly na známky opotřebení, koroze nebo mechanického poškození. Pokud je adaptéru součástí systému, který často prochází tlakovými změnami nebo tepelným cyklem, mohou být potřeba další kontroly k zajištění integrity těsného spoje. Jakékoliv známky netěsnosti nebo deformace by měly být okamžitě odstraněny, aby se zabránilo selhání systému.

Nejčastější otázky

Může být IVN70.28 použit v solárních otopných systémech?
Ano, adaptéru je vhodný pro solární otopné systémy díky svému provoznímu teplotnímu rozsahu a odolnosti proti korozi.

Je IVN70.28 kompatibilní s ostatními adaptéry IVAR s těsnými spoji?
Ano, navržen je tak, aby fungoval společně s ostatními komponentami systému IVAR s těsnými spoji pro nerezové potrubí.

Jaká je maximální provozní teplota pro IVN70.28?
Maximální provozní teplota je +120 °C, jak je uvedeno v technických datech.

Může být IVN70.28 použit v hasicích systémech?
Ano, adaptéru je vhodný pro hasicí systémy díky své vysoké odolnosti proti tlaku a teplotě.
