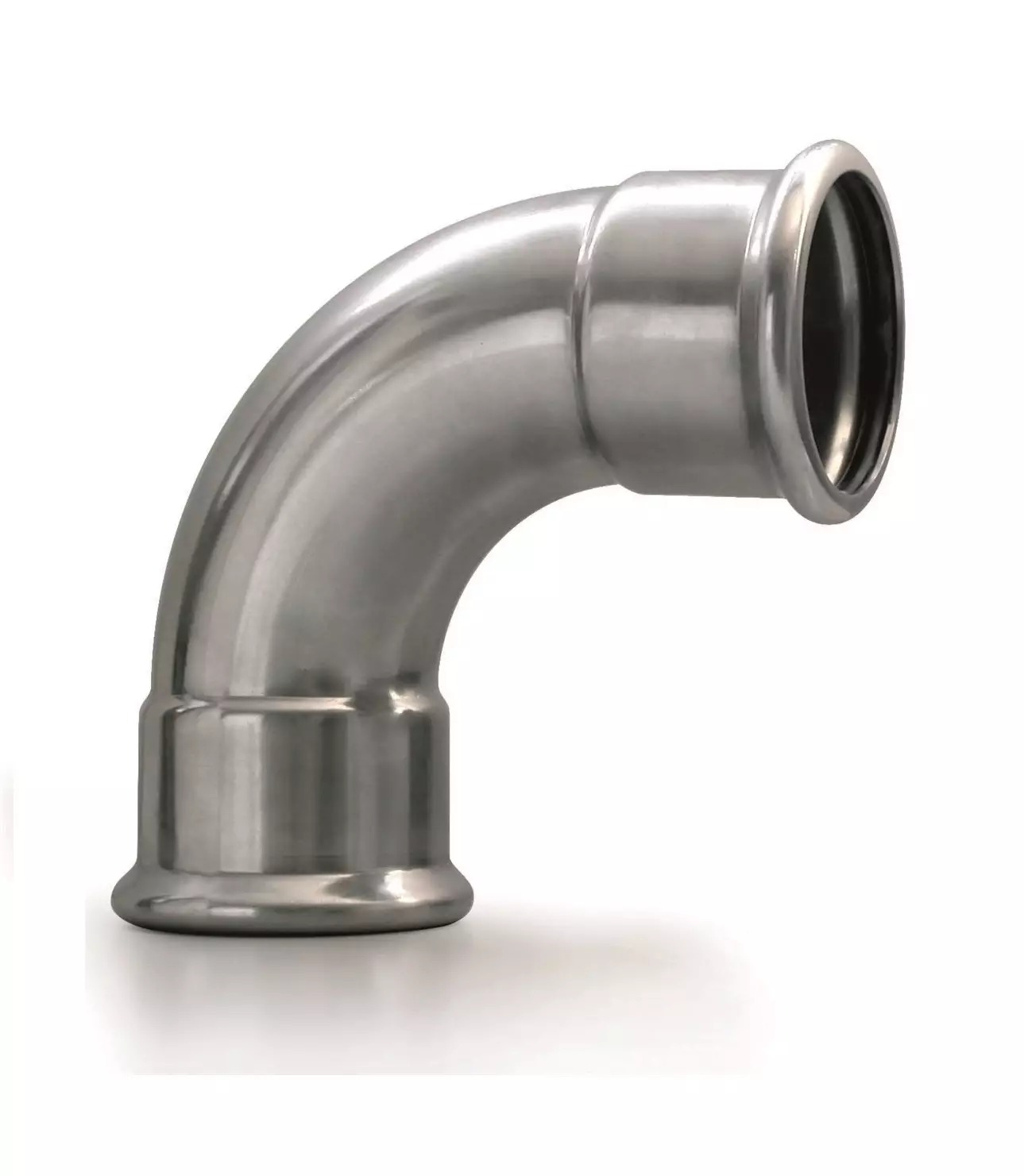

Arch 90° - N - 35mm
Kód: IVN20.35Související produkty
Detailní popis produktu
Ohyb IVAR IVN20.35 90° je klíčovou součástí tlakových nerezových potrubních systémů používaných v profesionálních otopných, instalatérských a průmyslových aplikacích. Často se instaluje do uzavřených systémů, jako je podlahové vytápění, solární tepelné obvody a průmyslové procesní linky, kde je odolnost proti korozi a vysokým teplotám zásadní. Přípojka je navržena pro prostředí, kde systémové médium může být voda, pára, inertní plyny nebo neagresivní chemické roztoky. Ohyb se obvykle používá společně s přímými potrubními částmi a dalšími tlakovými přípojkami k vytvoření změny směru potrubního rozvodu bez nutnosti svařování nebo závitování.
Jeho kompaktní design a přesná geometrie umožňují efektivní využití místa v těsných montážních oblastech, jako jsou strojovny, podlahové dutiny nebo dutiny v zdech. Ohyb je vhodný jak pro nové instalace, tak pro rekonstrukce systémů, kde je požadováno minimální rušení. Je zvláště cenný v aplikacích, kde je integrita systému a dlouhodobá spolehlivost kritická, jako jsou nemocnice, komerční budovy a průmyslové závody.
Technické parametry
| Materiál | Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí kroužek EPDM |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN20.35 |
| Značka | IVAR |
Montáž a připojení
Montáž IVN20.35 vyžaduje tlakový nástroj kompatibilní s rozměry přípojky. Ohyb se připojuje k nerezovým potrubím pomocí tlakového nástroje, který stlačí přípojku kolem potrubí, vytvoří tak beznetěsnostní spoj. Jmenovitý průměr potrubí je 35 mm a přípojka je navržena pro použití s potrubími stejného průměru. Je důležité zajistit, že potrubí je správně vloženo do přípojky na správnou hloubku před stlačením. Nesprávná orientace nebo nedostatečné vložení může vést k slabému spoji a potenciálním netěsnostem. Tlakový nástroj musí být kalibrován na správnou sílu a hloubku stlačení, aby vznikl konzistentní a spolehlivý spoj. Běžné chyby při montáži zahrnují použití nesprávného tlakového nástroje, nekontrolu hloubky vložení potrubí nebo pokus o opakované použití přípojky po stlačení.
Kompatibilita a příslušenství
Tento 90° ohyb je kompatibilní s ostatními tlakovými přípojkami a nerezovými potrubími stejného jmenovitého průměru. Obvykle se používá společně s přímými potrubními částmi, T-jointy a dalšími ohyby k vytvoření složitých potrubních rozvodů. Pro integritu systému je důležité použít tlakové nástroje a příslušenství od stejného výrobce, aby byla zajištěna kompatibilita a výkon. K montáži nejsou potřeba žádné další příslušenství, ale doporučuje se ověřit kompatibilitu tlakového nástroje s přípojkou před použitím.
Technický pozadí pro projektanty
Ohyb funguje tím, že přesměruje tok systémového média o 90°. EPDM těsnicí kroužek zajišťuje těsný spoj mezi potrubím a přípojkou. Tlakové připojení eliminuje potřebu svařování nebo závitování, čímž se zkrátí doba montáže a sníží pravděpodobnost lidské chyby. Účinnost a životnost systému závisí na správné montáži, správné orientaci komponent a dodržování technických specifikací výrobce.
Služba a provoz
Po instalaci vyžaduje ohyb minimální údržbu. Pravidelné vizuální kontroly by měly být prováděny k zjištění známek opotřebení, koroze nebo netěsností. Pokud se systém používá v prostředí s vysokými teplotami nebo agresivními podmínkami, mohou být potřeba častější kontroly. Tato komponenta nemá plánované intervaly údržby, ale jakékoliv známky poškození nebo degradace by měly být okamžitě vyřešeny, aby se zabránilo selhání systému.
Nejčastější otázky
Může být IVN20.35 použit v solárních tepelných systémech?
Ano, ohyb je vhodný pro solární tepelné aplikace, protože dokáže zvládnout teploty až do +120°C a je kompatibilní s tlakovými nerezovými potrubními systémy.
Je ohyb kompatibilní s ostatními IVAR tlakovými přípojkami?
Ano, IVN20.35 je navržen k použití s ostatními IVAR tlakovými přípojkami a nerezovými potrubími stejného jmenovitého průměru.
Může být ohyb použit v průmyslových plynových aplikacích?
Ano, ohyb je vhodný pro inertní plynové aplikace díky své konstrukci z nerezové oceli a EPDM těsnicího kroužku.
Jaká je maximální povolená teplota pro tuto přípojku?
Maximální povolená teplota je +120°C, nad kterou může být kompromitována výkonnost a integrita přípojky.
Doplňkové parametry
| Kategorie: | IVAR.IVN20 - oblouk 90° FF PRESS |
|---|---|
| Záruka: | 2 roky |
| Průměr trubky: | 35 mm |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L), O-kroužek EPDM |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:52 |
