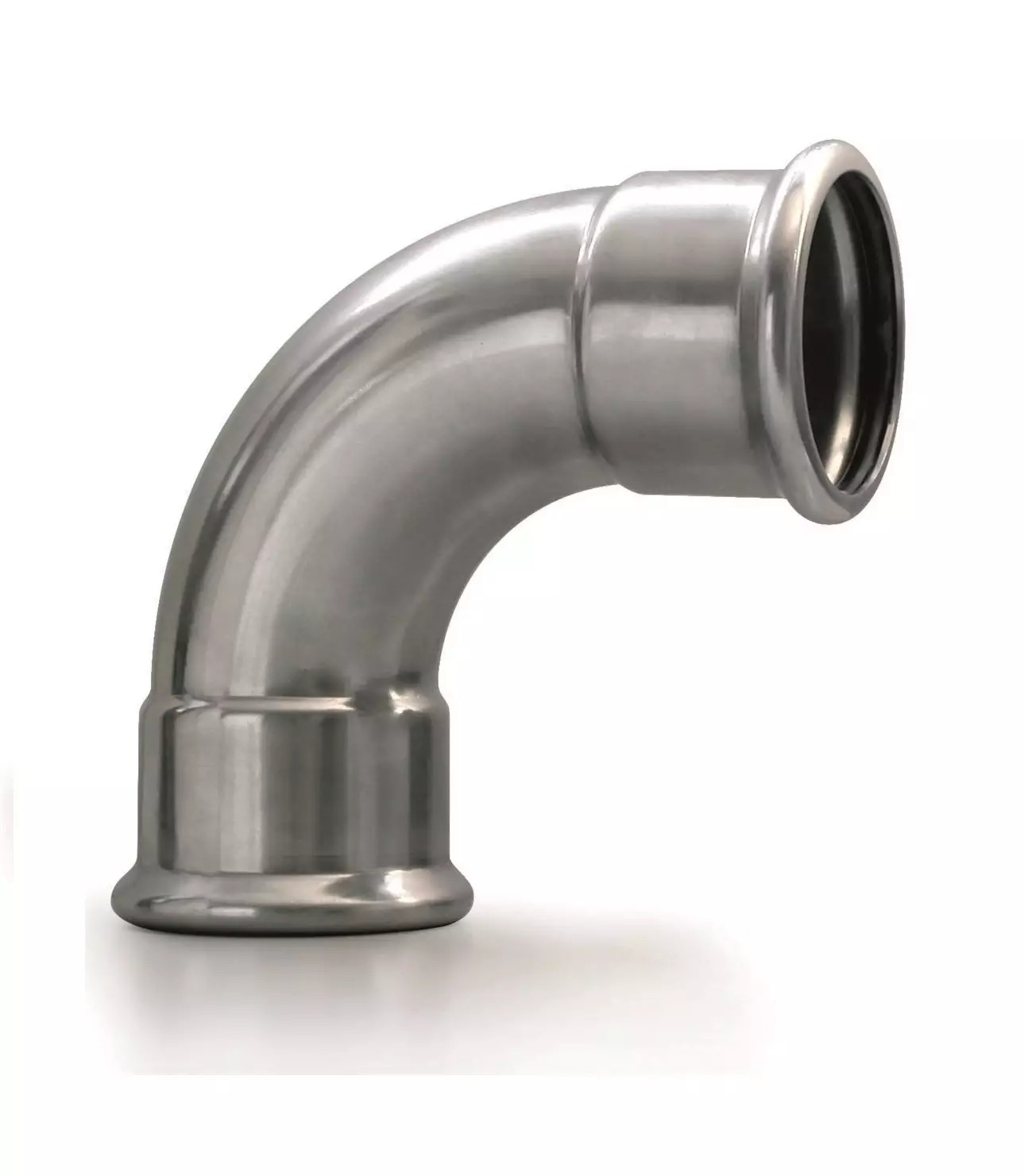

Arc 90° - N - 88,9mm

Detailní popis produktu

Tento 90° stříbrný ohyb se běžně používá v bytových a komerčních topných systémech, potrubních instalacích a průmyslových aplikacích, kde jsou důležité spolehlivé, netěsné spojení. Je vhodný pro použití ve stříbrných potrubních systémech, zejména v prostředích vyžadujících odolnost proti korozi a vysokým teplotám. Instalatéři pracující na centrálním vytápění, solárních systémech nebo průmyslových potrubích najdou tento spoj ideální pro vytváření směrových změn v potrubním rozvrhu bez poškození integrity systému.

Jeho návrh podporuje integraci do lisovaných systémů, kde je spoj spojen s potrubím pomocí lisovacího nástroje a těsnícího kroužku. Ohyb je určen pro použití v lisovacích spojích, což zajišťuje bezpečné a odolné spojení. Je vhodný pro širokou škálu aplikací, včetně sanitárních instalací, hasicích hadic a inertních plynových systémů, kde provozní podmínky vyžadují odolnost vůči vysokým i nízkým teplotám.

Technické parametry

Montáž a spojení

Montáž IVN20.89 vyžaduje lisovací nástroj kompatibilní s rozměry spoje. Ohyb je spojen se stříbrnými potrubími pomocí lisovacího procesu, který stlačí spoj kolem potrubí, čímž vytvoří bezpečné spojení. Rozměry spojení jsou standardní pro lisovací systémy a montér musí zajistit, že potrubí je správně rozměřené a připravené před lisováním. Kritickým krokem je ověření hloubky lisování, která musí být v souladu s určeným značením 54 mm, aby bylo potvrzeno úspěšné spojení. Běžné chyby při montáži zahrnují nesprávnou hloubku lisování, použití nesprávného lisovacího nástroje nebo nekontrolu těsnícího kroužku na poškození před montáží.

Kompatibilita a příslušenství

Tento ohyb je navržen k použití se stříbrnými potrubími stejné třídy a je kompatibilní s lisovacími nástroji, které podporují určené rozměry. Je určen pro lisovací spojení a není vhodný pro použití s jinými typy spojů, jako jsou pájené nebo závitové spoje. Pro kompletní integraci systému je třeba zajistit, že všechny spoje a potrubí pocházejí ze stejného lisovacího systému. K běžné montáži nejsou potřeba žádné další příslušenství, ale těsnící kroužek musí být kontrolován na integritu před použitím.

Technický pozadí pro projektanty

Ohyb funguje na principu mechanického stlačení, kde lisovací nástroj vytvoří bezpečné spojení mezi spojem a potrubím. Stříbrný materiál (Wst. Nr. EPDM těsnící kroužek zajišťuje těsné spojení a přispívá k trvanlivosti spoje. Integrace do systému závisí na celkovém návrhu potrubní sítě, včetně průtoku a tlakových podmínek. Trvanlivost spoje je ovlivněna kvalitou montáže, provozními podmínkami a kompatibilitou materiálů použitých v systému.

Služba a provoz

Při provozu ohyb nepožaduje pravidelnou údržbu. Je však třeba pravidelně provádět inspekce, aby byly zjištěny známky opotřebení, koroze nebo netěsnosti. Integrita lisovacího spoje by měla být vizuálně kontrolována a těsnící kroužek by měl být kontrolován na poškození. Pokud spoj ukazuje známky netěsnosti, musí být okamžitě vyměněn. Nejsou stanoveny žádné konkrétní intervaly údržby, protože je navržen pro dlouhodobý provoz za normálních provozních podmínek.

Nejčastější otázky

Může být IVN20.89 použit ve solárních topných systémech?
Ano, ohyb je vhodný pro solární topné systémy díky svému rozsahu provozních teplot a odolnosti proti korozi.

Je ohyb kompatibilní s jinými lisovacími spoji od jiných výrobců?
Ne, je navržen k použití s lisovacími nástroji a potrubím ze stejného systému, aby bylo zajištěno správné těsnění a mechanická integrita.

Jaká je maximální povolená teplota pro trvalý provoz?
Maximální trvalá provozní teplota je +85°C, s krátkodobým maximem +120°C.

Může být ohyb použit v průmyslových plynových systémech?
Ano, je vhodný pro inertní plynové systémy, pokud je plyn nekorozi a provozní podmínky jsou v rámci stanovených parametrů.
