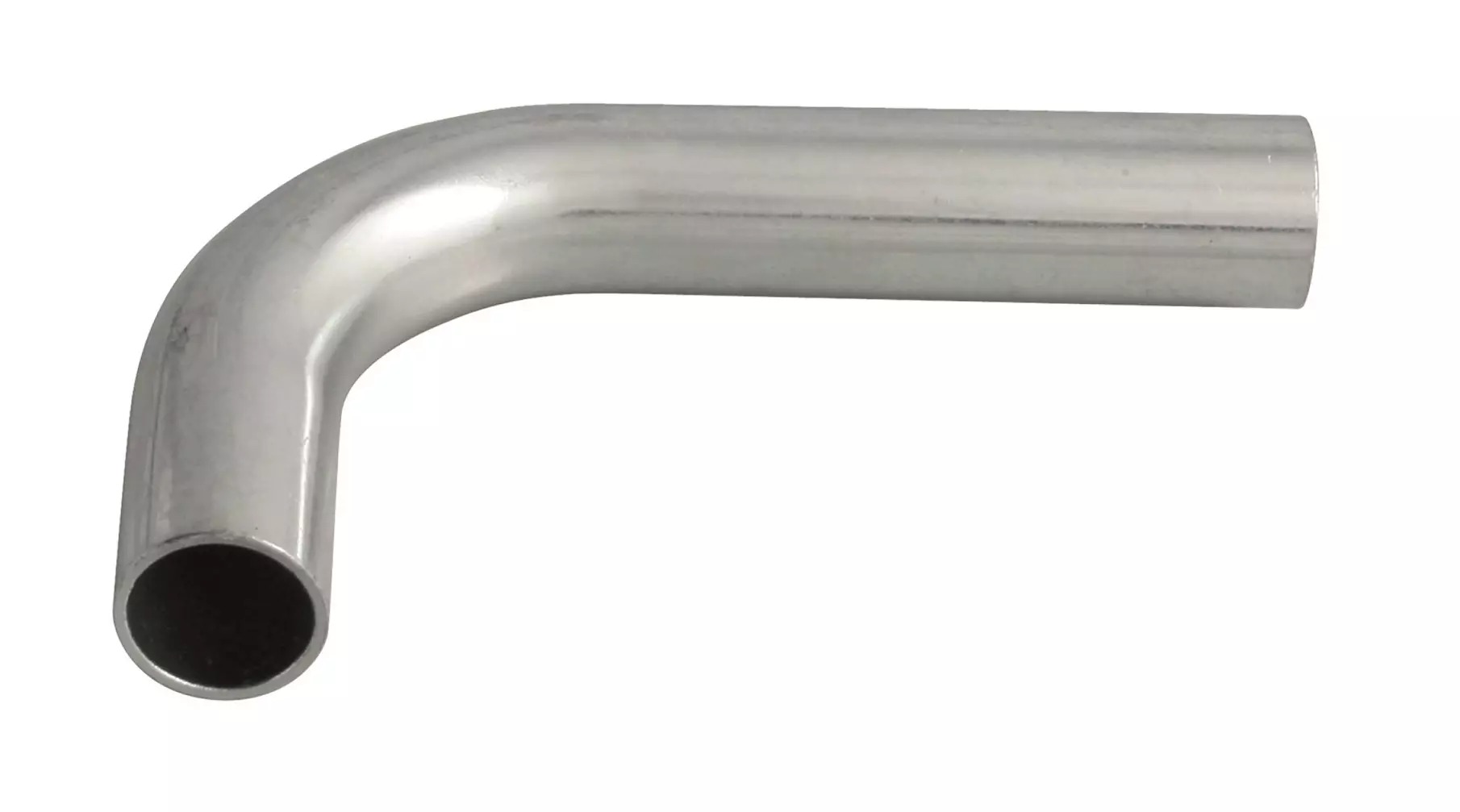

Oblouk 90° - N - 88,9 mm
Kód: IVN70.89Související produkty
Detailní popis produktu
Ocelové faced arc jsou důležité komponenty pro instalaci otopných, sanitárních a průmyslových systémů. Tyto adaptéry se běžně používají v obytných i komerčních budovách, včetně systémů pro distribuci teplé a studené vody, otopných okruhů a průmyslových procesních linek. Instalatéři a technici pracující v těchto oblastech často potřebují spolehlivé, odolné proti korozi adaptéry, které dokážou udržet integritu systému za různých tepelných a tlakových podmínek. 90° faced arc je běžným prvkem používaným k změně směru toku v trubkovém systému, což zajistí hladký a netěsný provoz.
Při instalaci těchto systémů je důležité zajistit, že adaptér je správně rozměrován a kompatibilní s připojenou trubkou a ostatními komponentami systému. Materiál a tlaková klasifikace adaptéru musí také odpovídajícím způsobem odpovídají provozním podmínkám systému, aby se zabránilo selhání a zajistilo dlouhodobé fungování.
Technické parametry
| Materiál | Ocelová ocel Wst. Nr. 1.4404 (AISI 316L) |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Kód | IVN70.89 |
| Značka | IVAR |
Provozní rozsah teplot od -20 °C do +120 °C umožňuje jejich použití v systémech studené i teplé vody, zatímco klasifikace PN 16 zajišťuje vhodnost pro středotlaké aplikace. Tyto parametry jsou klíčové pro určení kompatibility adaptéru s návrhovými podmínkami systému a pro zajištění bezpečného a efektivního provozu.
Instalace a připojení
Instalace 90° faced arc vyžaduje použití stlačovacího nástroje pro stlačení adaptéru na trubku. Adaptér má vnější závit pro bezpečné připojení k ostatním závitovým komponentám. Před instalací musí být trubka přestříhána na správnou délku a odebředěna, aby byla zajištěna čistá a rovná plocha pro stlačovací spojení. Stlačovací nástroj musí být nastaven na správnou hloubku, aby byl zajištěn plný zapojení adaptéru a aby se zabránilo nedostatečnému nebo nadměrnému stlačení, což může vést k netěsnosti nebo mechanickému selhání. Běžnou chybou při instalaci je nedokontrolování správné stlačovací hloubky, což může ohrozit integritu spojení.
Kompatibilita a příslušenství
Tento faced arc je kompatibilní s dalšími stlačovacími komponenty série IVAR IVN70. K dokončení instalace mohou být potřeba další komponenty, jako jsou stlačovací nástroje a těsnicí kroužky. Důležité je použít pouze originální příslušenství schválené výrobcem, aby bylo zajištěno správné těsnění a mechanické vlastnosti. Pro tento model nejsou doporučovány konkrétní alternativy nebo související produkty.
Technické pozadí pro projektanty
90° faced arc funguje tím, že přesměruje proud médií pomocí 90° ohybu. Použití oceli 1.4404 zaručuje odolnost proti korozi a mechanickému opotřebení, což z něj činí vhodný pro široké spektrum médií, včetně vody, páry a inertních plynů. Vlastnosti materiálu zajišťují dlouhodobou stabilitu jak v nízkoteplotních, tak v vysokoteplotních prostředích. Integrace adaptéru do systému závisí na tlakových a teplotních požadavcích systému, stejně jako na kompatibilitě připojených komponent. Trvanlivost adaptéru je ovlivněna kvalitou instalace, provozními podmínkami a údržbou systému.
Servis a provoz
Během provozu adaptéru není potřeba pravidelná údržba. Je však důležité pravidelně kontrolovat spojení na známky netěsnosti nebo mechanického namáhání. Pokud není adaptérován správně nebo je stlačovací hloubka nesprávná, může to vést ke selhání. Pro tento model nejsou stanoveny konkrétní intervaly servisu.
Nejčastější otázky
Lze IVN70.89 použít ve solárních otopných systémech?
Ano, adaptérovat lze ve solárních otopných systémech díky rozsahu provozních teplot a vlastnostem materiálu.
Je IVN70.89 kompatibilní s ostatními IVAR stlačovacími komponenty?
Ano, je navržen tak, aby fungoval spolu s ostatními komponenty série IVAR IVN70.
Jaká je maximální provozní teplota pro IVN70.89?
Maximální provozní teplota je +120 °C.
Co se má kontrolovat před stlačením IVN70.89 na trubku?
Před stlačením musí být trubka přestříhána na správnou délku a odebředěna, aby byla zajištěna čistá plocha pro spojení.
Doplňkové parametry
| Kategorie: | IVAR.IVN70,IVN73,IVN74,IVN75 - lícovaný oblouk |
|---|---|
| Hmotnost: | 2.4 kg |
| Materiál: | nerez |
| Jmenovitý tlak: | PN 16 |
| Materiál: | nerezová ocel třídy Wst. Nr. 1.4404 (AISI 316L) |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:26:37 |
