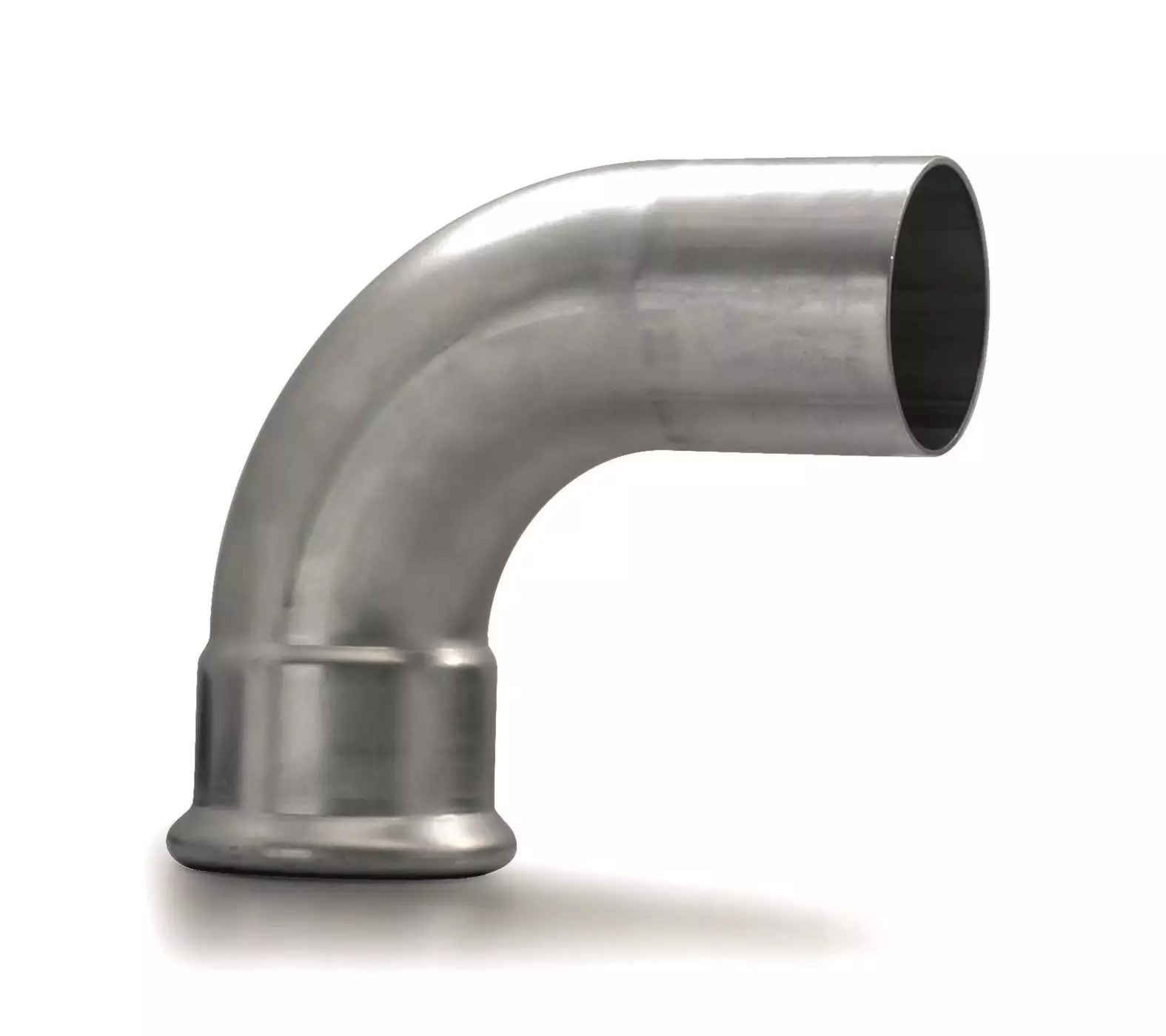

Arch 90° - s jednou závitem - N - 22 mm

Detailní popis produktu

Tisková spojení z nerezové oceli jsou základními komponenty moderních otopných, potrubních a sanitárních systémů. Používají se v obytných, obchodních a průmyslových budovách díky své odolnosti a spolehlivosti. Instalatéři a technici často využívají tyto spojení v systémech jako jsou otopné okruhy, hasicí systémy, solární instalace a průmyslové plynové potrubí. Ohyb IVAR IVN21.22 90° je speciálně navržen pro aplikace vyžadující spojení s jednou závitovou koncovou částí, zajišťuje těsné a netěsné spoje v systémech s tiskovými spojeními.

Při práci s tiskovými spojeními je důležité pochopit požadavky systému a kompatibilitu komponent. Tento ohyb je vhodný pro použití v tiskových systémech, kde je potřeba změna směru o 90°. Často se používá v uzavřených prostorech nebo tam, kde je požadován kompaktní design. Spojení musí být instalováno s opatrností, aby byla zajištěna správná hloubka tisku a vyrovnání, což je klíčové pro dlouhodobou funkčnost.

Technické parametry

Technické parametry IVAR IVN21.22 jsou klíčové pro správné navržení systému a výběr komponent. Nominální tlak PN 16 označuje maximální tlak, který spojení vydrží za běžných provozních podmínek. Rozsah provozní teploty od -20°C do +120°C zajišťuje, že spojení je vhodné pro chladné i horké média. Tyto parametry jsou základní pro určení vhodnosti spojení pro konkrétní aplikace a pro zajištění integrity systému za různých podmínek.

Instalace a připojení

Instalace ohybu IVAR IVN21.22 90° zahrnuje tisk spojení na připravený konec potrubí pomocí certifikovaného tiskového nástroje. Spojení má jednu závitovou koncovou část, která musí být zarovnána s potrubím před tiskem. Hloubka tisku musí být ověřena pomocí indikátoru výrobce, aby bylo zajištěno bezpečné připojení. Běžné chyby při instalaci zahrnují nesprávné vyrovnání, nedostatečnou hloubku tisku a použití neověřených nástrojů, což může vést k únikům nebo selhání spojení.

Před instalací musí být potrubí čistě zříznuto a odstraněno ostré okraje. Těsnící kroužek musí být prohlédnut na poškození a správně umístěn do drážky. Tiskový nástroj musí být kalibrován a použit podle pokynů výrobce. Po tisku by mělo být spojení vizuálně prohlédnuto na správnou hloubku tisku a vyrovnání. Jakákoli odchylka od specifikované hloubky tisku může ohrozit integritu spojení.

Kompatibilita a příslušenství

Tento 90° ohyb je kompatibilní se standardními tiskovými systémy používajícími potrubí a spojení z nerezové oceli 1.4404. Je navržen k použití s těsnícími kroužky z EPDM a musí být použit spolu s tiskovými nástroji certifikovanými pro tento typ spojení. Pro standardní instalaci nejsou potřeba žádné další příslušenství. Je však důležité zajistit, že všechny komponenty v systému jsou od stejného výrobce a kompatibilní mezi sebou, aby se minimalizovaly problémy s výkonem.

Technický pozadí pro projektanty

Ohyb IVAR IVN21.22 90° je směrové spojení používané k změně směru toku v potrubním systému. Těsnící kroužek z EPDM zajišťuje spolehlivé těsnění proti médiu procházejícímu systémem. Tiskové spojení zajišťuje netěsný spoj tisknutím těsnícího kroužku mezi potrubím a spojením. Vlastnosti materiálu nerezové oceli a těsnícího mechanismu těsnícího kroužku jsou klíčové pro dlouhodobou funkčnost spojení za různých provozních podmínek.

Při navrhování systému je důležité zohlednit provozní teplotu a tlak, stejně jako médium, které je transportováno. Schopnost spojení odolávat tepelnému roztažení a smršťování je klíčovým faktorem pro spolehlivost systému. Správné rozměření a rozteč spojení jsou také důležité, aby se minimalizovalo namáhání na spoje a zajistilo hladký tok médií v systému.

Služba a provoz

Po instalaci vyžaduje IVAR IVN21.22 minimální údržbu. Tiskové spojení je navrženo jako trvalé spojení a není potřeba pravidelných servisních intervalů. Doporučuje se však pravidelně kontrolovat spojení na známky opotřebení, koroze nebo úniku. Pokud jsou zjištěny jakékoliv problémy, by měl být ohyb okamžitě vyměněn, aby se zabránilo selhání systému. Integritu spojení lze ověřit vizuální kontrolou hloubky tisku a vyrovnání.

Nejčastější otázky

Může být IVAR IVN21.22 použit v solárních otopných systémech?
Ano, spojení je vhodné pro solární otopné systémy díky své provozní teplotě až do +120°C a odolnosti proti korozi.

Je IVAR IVN21.22 kompatibilní s jinými tiskovými spojeními z nerezové oceli?
Ano, pokud jsou z téhož systému a mají stejné materiálové a těsnící vlastnosti.

Jaká je maximální provozní teplota tohoto ohybu?
Maximální provozní teplota je +120°C, jak je uvedeno v technických parametrech.

Může být spojení použito v průmyslových plynových aplikacích?
Ano, spojení je vhodné pro inertní plynové aplikace v rámci specifikovaných provozních podmínek.
