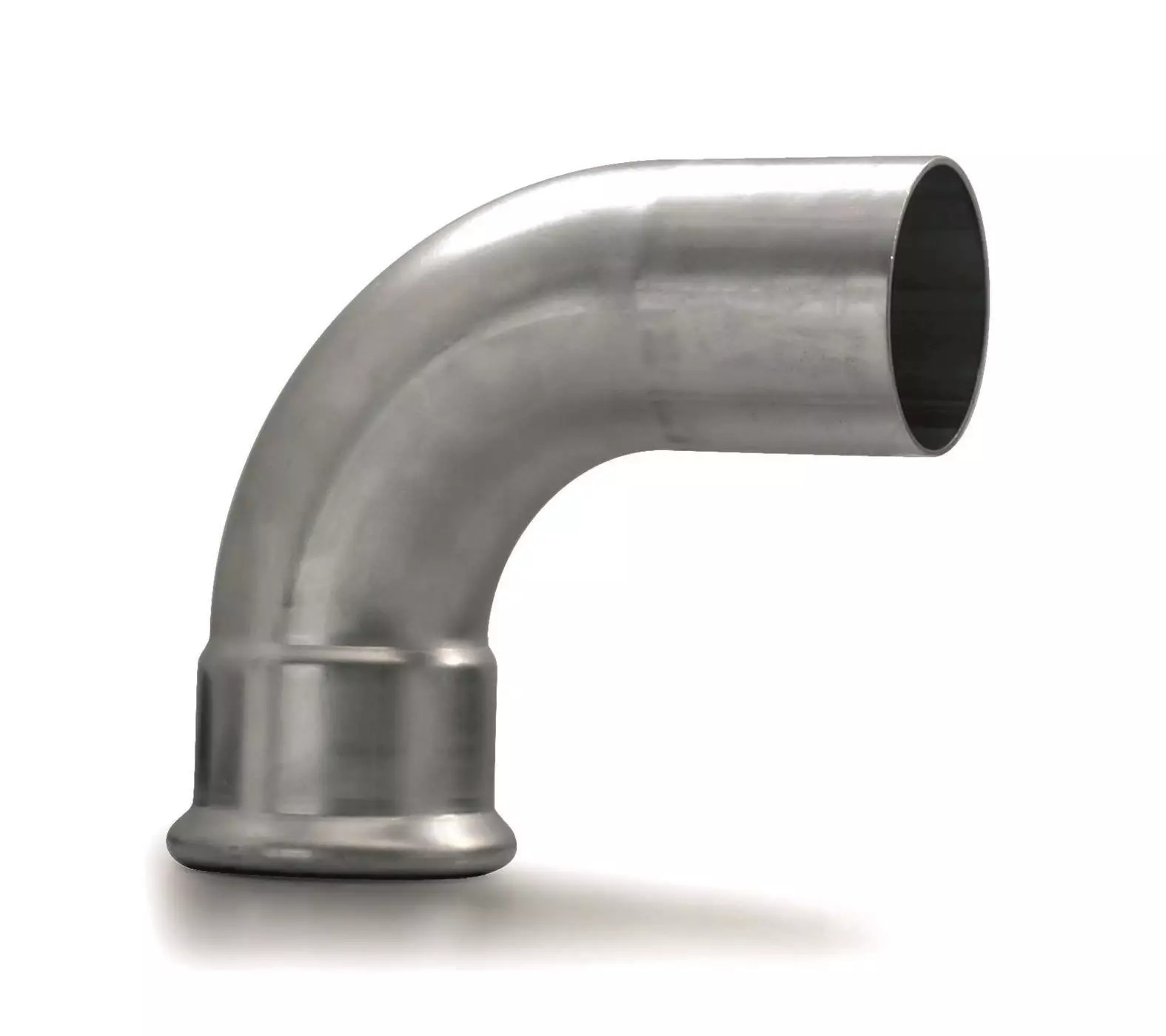

Arch 90° - s jednou zasunutelnou koncovkou - N - 35 mm

Detailní popis produktu

Tento 90° ohyb s jednou zasunutelnou koncovkou se často používá v technických zařízeních budov pro změny směru potrubních systémů. Je vhodný pro bytové, komerční i průmyslové aplikace, včetně otopných, větracích a vodovodních systémů. Montéři tento prvek často používají v rozvětveních vyžadujících jedno zasunutelné spojení, například v podlahovém vytápění, topných okruzech nebo systémech stlačeného vzduchu.

Design umožňuje spolehlivé těsnění a mechanickou odolnost v prostředí s kolísajícím tlakem a teplotou. Ohyb je zvláště užitečný v úzkých prostorech nebo při uspořádání potrubí pod pravým úhlem bez potřeby více přírub. Jeho konstrukce z nerezové oceli zajišťuje odolnost proti korozi a dlouhodobou odolnost v agresivních médiích.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí kroužek EPDM
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	IVN21.35
Značka	IVAR

Prováděcí teplotní rozsah zahrnuje minimum -20 °C a maximum +120 °C, s kontinuálním provozem až do +85 °C. Jmenovitý tlak PN 16 zajišťuje vhodnost pro střední tlakové aplikace. Tyto parametry jsou zásadní pro výběr správného přírubu v souladu s požadavky systému a zajištění bezpečného provozu v průběhu času.

Montáž a připojení

Pro montáž ohybu zajistěte, že zasunutelná koncovka je plně vložena do odpovídajícího stlačovacího přírubu. Použijte vhodný stlačovací nástroj k stlačení přírubu kolem potrubí. Zkontrolujte, že těsnicí kroužek je správně umístěn a že indikační značka je zarovnaná s koncem stlačovacího nástroje. Běžnou chybou je nedostatečná hloubka stlačení, což může vést k únikům. Vždy ověřte uspořádání ohybu a přímé spojení potrubí, aby se zabránilo napětí na spojení.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní se standardními nerezovými potrubními systémy s využitím stlačovacích přírub. Pro kompletní instalace mohou být potřeba další komponenty, jako jsou přímé příruby, redukce nebo spojky. Ujistěte se, že všechny části pocházejí ze stejného systému, aby byla zajištěna kompatibilita a těsnost. Související produkty zahrnují i jiné ohyby a příruby IVAR navržené pro podobné provozní podmínky.

Technický pozadí pro projektanty

Ohyb pracuje na principu jednoho zasunutelného spojení s využitím stlačovacího přírubu, který vytváří těsné spojení prostřednictvím mechanické deformace. Nerezová ocel 1.4404 (AISI 316L) poskytuje vysokou odolnost proti korozi a udržuje konstrukční pevnost jak v chladném, tak v horkém prostředí. Těsnicí kroužek EPDM zajišťuje pružnost a těsnost proti únikům. Při integraci do systému zvažte tepelné roztažnosti potrubí, aby se zabránilo napětí na přírubu. Výběr materiálu a návrh zajišťují dlouhodobou spolehlivost jak v uzavřených, tak otevřených systémech.

Služba a provoz

Pravidelné vizuální kontroly jsou doporučeny k identifikaci známek opotřebení, koroze nebo úniků. V případě podezření na selhání demontujte přírubu a zkontrolujte stav těsnicího kroužku a stlačovací značky. Poškozené komponenty nahraďte okamžitě. V technických datech nejsou uvedena konkrétní období údržby, ale údržba by měla být prováděna jako součást pravidelných kontrol systému.

Nejčastější otázky

Může být ohyb použit ve solárních otopných systémech?
Ano, je vhodný pro solární otopné aplikace díky svým parametrům teploty a tlaku.

Je kompatibilní s jinými stlačovacími přírubami IVAR?
Ano, za předpokladu, že příruby jsou součástí stejného systému a mají odpovídající rozměry.

Co je třeba zkontrolovat po montáži?
Zajistěte, že indikační značka byla dosažena během stlačení a že spojení je vizuálně bez poškození a bez úniků.

Může být použit v průmyslových plynových aplikacích?
Ano, je vhodný pro inertní plyny v rámci stanovených tlakových a teplotních mezí.
