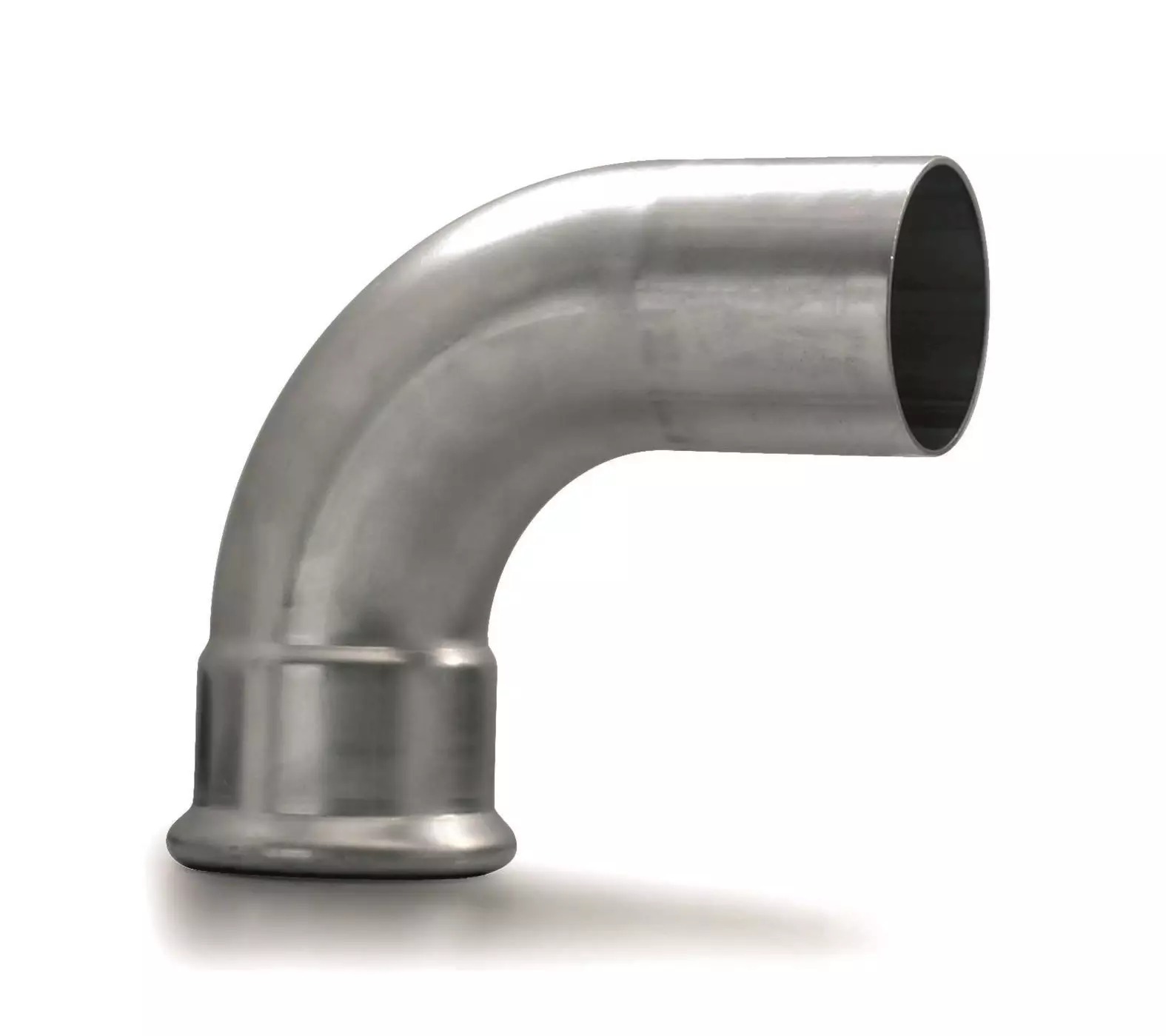

Arch 90° - s jednou zasuvnou koncovkou - N - 88,9mm

Detailní popis produktu

Tento 90° ohyb se běžně používá v bytových i komerčních budovách pro otopné, sanitární a průmyslové potrubní systémy. Instalatéři pracující na systémech HVAC, oběhových systémech teplé vody, solární tepelné technice a hasicích systémech najdou tento přípoj vhodný pro spojování nerezových potrubí pomocí zasuvného systému. Design ohybu umožňuje rychlou montáž a spolehlivé těsnění, což ho činí ideálním pro systémy vyžadující častou údržbu nebo úpravy. Správné zarovnání a těsnění jsou základní pro zajištění dlouhodobé funkčnosti a beznetekového provozu.

V instalacích s nerezovým potrubím poskytuje tento ohyb spolehlivé spojení v prostředí vystaveném vlhkosti, teplu a chemickým činidlům. Je zvlášť vhodný pro systémy, kde je odolnost proti korozi kritická. Při integraci do systému musí být ohyb správně rozměrován a zarovnán, aby byla zajištěna účinnost průtoku a konstrukční pevnost.

Technické parametry

Materiál	Nerez ocel Wst. Nr. 1.4404 (AISI 316L), těsnicí kroužek EPDM
Provozní teplota	-20 °C
Nominální tlak	PN 16
Kód	IVN21.89
Značka	IVAR

Tyto parametry definují vhodnost ohybu pro konkrétní aplikace. Konstrukce z nerez oceli zajišťuje odolnost proti korozi, zatímco těsnicí kroužek EPDM poskytuje pružné těsnění. Nominální tlak PN 16 ukazuje jeho schopnost zvládnout střední tlakové systémy, a rozsah provozních teplot zaručuje kompatibilitu s chladnými i horkými médiemi.

Montáž a spojení

Pro montáž 90° ohybu by měla být zasuvná koncovka vložena do odpovídajícího potrubí až po zastavovací značku. Poté se ohyb stlačí na potrubí, dokud indikátor vložení není plně zapojen. Druhá koncovka se spojí vhodnou způsobem stlačení. Klíčové kontroly zahrnují ověření správné hloubky vložení a zajištění, že těsnicí kroužek není poškozen. Běžné chyby při montáži zahrnují nedostatečné vložení, což může vést k netěsnostem, a nesprávné zarovnání, které může způsobit napětí na spojení a snížit životnost systému.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s nerezovými potrubími a stlačovacími přípoji značky IVAR stejných rozměrů. K dokončení systému mohou být potřeba další komponenty, jako jsou přímé přípoje, redukce a ventily. Ujistěte se, že všechny části pocházejí od stejného výrobce a série systému, aby byla zajištěna kompatibilita a těsnost.

Technický pozadí pro projektanty

Ohyb pracuje na principu zasuvného a stlačovacího spojení, což umožňuje rychlou montáž bez potřeby nástrojů při prvním spojení. Tělo z nerez oceli poskytuje odolnost a odolnost proti tepelnému roztažení, zatímco těsnicí kroužek EPDM zajišťuje těsné těsnění. Při návrhu systémů zvažte tepelné roztažení nerez oceli a potřebu expanzních článků v dlouhých trasech. Ohyb se dobře integruje do uzavřených systémů a lze jej použít s různými kapalinami, pokud jsou v rámci specifikovaných teplotních a tlakových mezí.

Údržba a provoz

Pravidelná kontrola by měla zaměřit na hledání netěsností, zejména po prvním provozu a po obdobích nečinnosti. Pokud těsnicí kroužek ukazuje známky opotřebení nebo deformace, měl by být vyměněn, aby byla zajištěna integrita těsnění. Nejsou poskytovány konkrétní intervaly údržby, ale pravidelné kontroly jsou doporučeny v systémech s vysokým využitím nebo vysokým tlakem.

Nejčastější otázky

Může být tento ohyb použit v solárním tepelném systému?
Ano, pokud systém pracuje v rámci specifikovaných teplotních a tlakových mezí od -20 °C do +85 °C a maximálně +120 °C.

Je zasuvná koncovka kompatibilní s měděnými potrubími?
Ne, zasuvná koncovka je navržena konkrétně pro nerezová potrubí a není určena pro použití s mědí.

Jak je ohyb zabezpečen v systému?
Jedna koncovka je připojena zasuvně, zatímco druhá používá způsob stlačení, aby bylo zajištěno pevné a trvanlivé spojení.

Jaká je maximální povolená provozní teplota?
Ohyb je určen pro maximální provozní teplotu +120 °C.
