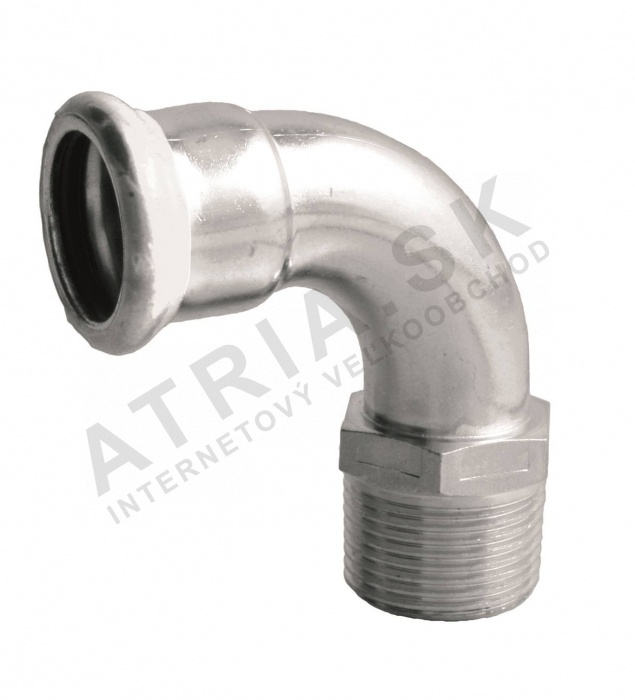

Arch 90° - vnější závit, 18 x R 1/2 IVAR.IVC83

Detailní popis produktu

90° ohyby s vnějším závitem jsou základními komponenty při instalaci uzavřených tlakových soustav, jako jsou centrální vytápění, hasicí systémy a průmyslové potrubí. Tyto adaptéry se často používají ve všech typech budov k vytváření změn směru potrubních rozvodů. Instalatéři často setkávají s těmito adaptéry v systémech, kde jsou pro flexibilitu a jednoduchou montáž vyžadovány závitové spoje. IVAR IVC83.1812 je speciálně navržen pro prostředí, kde odolnost vůči vysokému tlaku a širokému rozsahu provozních teplot jsou kritické.

Tyto ohyby se často používají v aplikacích s teplou a studenou vodou, suchým vzduchem, inertními plyny a jinými nekonzumními tekutinami. Přechod z potrubí s přírubou na závitové spoje je zajištěn touto komponentou, což umožňuje integraci s různými systémovými komponentami. EPDM těsnící kroužek zajišťuje těsné spojení a minimalizuje riziko úniků při správné instalaci.

Technické parametry

Materiál	uhlíková pozinkovaná ocel
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokému tlaku až	16 bar
Hmotnost	0,07 kg
Kód	IVC83.1812
Značka	IVAR

Rozsah provozních teplot od -20 °C do +120 °C zajišťuje vhodnost tohoto adaptéru pro systémy s teplou i studenou vodou. Maximální tlak 16 bar zaručuje kompatibilitu s tlakovými systémy, jako jsou hasicí systémy a centrální vytápění. Výběr materiálu a jmenovitý tlak jsou zásadní pro správné rozměřování a návrh systému, zejména v aplikacích s kolísajícími teplotami a tlaky.

Instalace a připojení

Pro instalaci IVAR IVC83.1812 nejprve zkontrolujte, zda je potrubí s přírubou správně vloženo do adaptéru pomocí vhodného stlačovacího nástroje. Vnější závit (R 1/2) by měl být vyčištěn a prohlédnut na poškození před připojením k příslušné komponentě. Spojení by mělo být utaženo podle doporučeného momentu z výrobce, aby byl zajištěn těsný spoj. Běžné chyby při instalaci zahrnují přetížení závitu, což může poškodit těsnící kroužek, nebo použití nekompatibilních stlačovacích nástrojů, což může ovlivnit integritu spoje. Vždy ověřte, že indikátor stlačení je plně zapnutý a že stlačovací značka je viditelná.

Kompatibilita a příslušenství

Tento 90° ohyb je kompatibilní s příslušnými stlačovacími kleštěmi typu M a měl by být použit s EPDM těsnícími kroužky vhodnými pro provozní podmínky. Při kombinaci s jinými komponentami zkontrolujte, zda jsou všechny adaptéry a potrubí z téhož systému, aby byla zajištěna kompatibilita. Další komponenty, jako jsou přímé stlačovací adaptéry a závitové přechody, mohou být potřeba v závislosti na rozvrhu systému. Související produkty zahrnují jiné stlačovací adaptéry IVAR a závitové komponenty ze stejné řady.

Technický pozadí pro projektanty

IVAR IVC83.1812 pracuje na principu stlačovacího spoje na jedné straně a závitového spoje na druhé, což umožňuje integraci do hybridních systémů. Konstrukce z uhlíkové pozinkované oceli poskytuje sílu a odolnost proti korozi v nekonzumních vodních a průmyslových prostředích. EPDM těsnící kroužek zajišťuje trvanlivé a netěsné spojení. Doba životnosti adaptéru je ovlivněna provozní teplotou a tlakem, stejně jako kvalitou instalace. Není certifikován pro aplikace s pitnou vodou a neměl by být použit v takových systémech.

Služba a provoz

Pravidelná kontrola závitových spojů je doporučena, aby byla zajištěna integrita těsnění. Zkontrolujte případné známky opotřebení, koroze nebo úniku, zejména v prostředích s vysokým tlakem nebo teplotou. V technických datech nejsou uvedena konkrétní období pro údržbu, ale údržba by měla být prováděna jako součást pravidelných kontrol systému. Pokud je detekován únik, adaptéru by měl být okamžitě vyměněn, aby byl zabráněn selhání systému.

Nejčastější otázky

Může být IVAR IVC83.1812 použit v hasicích systémech?
Ano, adaptéru je vhodný pro hasicí systémy, protože je certifikován pro vysoké tlaky a teploty až 120 °C.

Je adaptéru kompatibilní s jinými stlačovacími adaptéry IVAR?
Ano, je navržen k provozu s jinými komponentami v systému stlačovacích adaptéru IVAR, což zajišťuje konzistentní a spolehlivé spojení.

Může být adaptéru použit s inertními plyny?
Ano, EPDM těsnící kroužek a konstrukce z uhlíkové pozinkované oceli zajišťují vhodnost pro použití s inertními plyny v průmyslových aplikacích.

Je adaptéru certifikován pro pitnou vodu?
Ne, adaptéru není certifikován pro použití s pitnou vodou a měl by být použit pouze v systémech s nekonzumní vodou.
