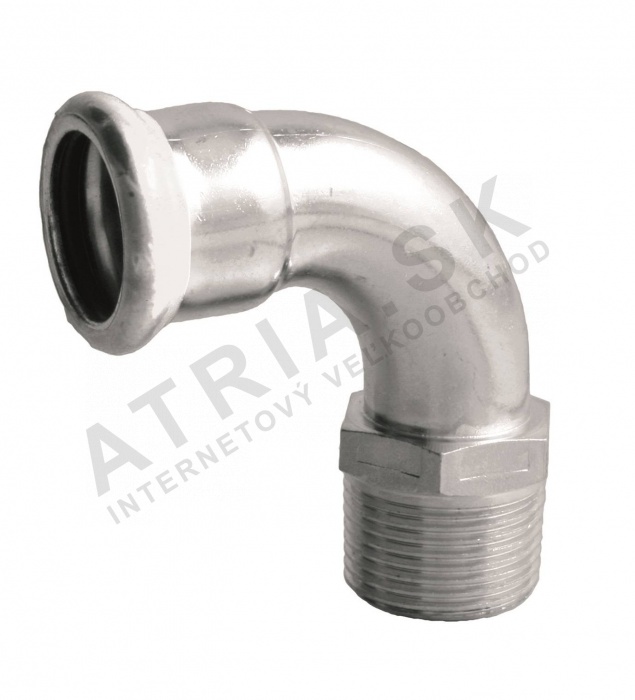

Arc 90° - vnější závit, 22 x R 3/4 IVAR.IVC83

Detailní popis produktu

Tento 90° ohyb se běžně používá v centrálním vytápění, průmyslových a požárních systémech, kde je potřeba přechod mezi stlačovacími a závitovými spoji. Je vhodný pro uzavřené tlakové systémy, například v obytných a komerčních budovách, a často se instaluje do potrubí pro vytápění, chlazení a požární ochranu. Ohyb je navržen k použití se stlačovacími nástroji a čelistmi typu M, což zajišťuje bezpečné a netěsné spoje bez nutnosti svařování.

Jeho kompaktní rozměr a malá hmotnost z něj dělají ideální řešení pro úzke prostory a husté instalace. Ohyb není certifikován pro aplikace s pitnou vodou, ale je vhodný pro nepitnou vodu, suchý vzduch, inertní plyny a průmyslové média. Těsnící kroužek z EPDM zajišťuje trvanlivé těsnění a konstrukce z pozinkované oceli poskytuje odolnost proti korozi a mechanickému poškození.

Technické parametry

Materiál	uhlíková pozinkovaná ocel
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokému tlaku až do	16 bar
Hmotnost	0,106 kg
Kód	IVC83.2234
Značka	IVAR

Ohyb má jmenovitý tlak 16 bar a vydrží vysoké tlaky až do 16 bar. Je vhodný pro provozní teploty od -20 °C do +85 °C, s maximální dočasnou teplotou +120 °C. Tyto parametry jsou zásadní pro rozměrování a výběr v systémech, kde se očekávají změny tlaku a teploty, jako je centrální vytápění nebo průmyslové prostředí.

Instalace a připojení

IVAR IVC83.2234 se instaluje pomocí stlačovacího nástroje kompatibilního s čelistmi typu M. Stlačovací konec o průměru 22 mm se připojí ke stlačovací trubce, zatímco vnější závit R 3/4 se zapojí do odpovídajícího vnitřního závitu. Je důležité zajistit, že indikátor stlačení je plně zapojen a že stlačovací nástroj je správně zarovnán, aby se zabránilo šikmosti nebo nedokonalému stlačení. Běžné chyby při instalaci zahrnují použití nesprávných čelistí, nekontrolu indikátoru stlačení nebo nečištění spojovacích ploch před stlačením. Vždy ověřte, že ohyb je plně sedlý a že těsnící kroužek není poškozen, než dokončíte spojení.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní se standardními stlačovacími trubicemi o průměru 22 mm a závitovými přírubami R 3/4. Je navržen k použití s těsnícími kroužky z EPDM a čelistmi typu M. Při instalaci zajistěte, že všechny stlačovací a závitové komponenty pocházejí ze stejného systému, aby byla zachována kompatibilita a těsnost. Další komponenty, jako jsou stlačovací trubky, závitové příruby a stlačovací nástroje, je třeba objednat zvlášť. Nejsou zahrnuty povrchové povlaky omezující prostředky, takže pro spojení nejsou potřeba žádné další těsnící prostředky.

Technický pozadí pro projektanty

Ohyb slouží jako přechodový přírub mezi stlačovacími a závitovými systémy, což umožňuje flexibilní integraci do různých potrubních konfigurací. Konstrukce z uhlíkové pozinkované oceli poskytuje odolnost a odolnost vůči mechanickému namáhání, zatímco těsnící kroužek z EPDM zajišťuje spolehlivé těsnění v širokém rozsahu teplot. Ohyb je vhodný pro uzavřené systémy, kde se očekává tepelná roztažnost a smrštění, a jeho lehká konstrukce snižuje celkové zatížení konstrukce. Doba životnosti je ovlivněna kvalitou instalace, frekvencí tepelného cyklování a médiem, které se transportuje. Pro optimální výkon zajistěte, že systém je navržen tak, aby zahrnoval meze v tlaku a teplotě ohybu.

Služba a provoz

Během normálního provozu není pro ohyb potřeba žádné konkrétní údržby. Doporučuje se však během pravidelných kontrol systému vizuálně kontrolovat spojení na známky opotřebení, netěsnosti nebo koroze. Pokud je ohyb součástí systému s vysokým tlakem nebo vysokou teplotou, mohou být potřeba častější kontroly. V dokumentaci produktu nejsou specifikovány žádné intervaly údržby a není potřeba demontáže, pokud není detekována netěsnost. V takovém případě by měl být ohyb nahrazen, nikoli opraven.

Nejčastější otázky

Může být IVAR IVC83.2234 použit v požárních systémech?
Ano, ohyb je vhodný pro potrubí s požární vodou a hasící systémy, které jsou trvale naplněny vodou. Splňuje požadavky na tlak a teplotu pro tyto aplikace.

Je ohyb kompatibilní s jinými stlačovacími systémy?
Je navržen k použití s čelistmi typu M a těsnícími kroužky z EPDM. Není zaručena kompatibilita s jinými stlačovacími systémy, pokud to není uvedeno v dokumentaci výrobce.

Může být ohyb použit s suchým vzduchem nebo inertními plyny?
Ano, ohyb je vhodný pro suchý vzduch a inertní plyny v rámci specifikovaného rozsahu tlaku a teploty. Těsnící kroužek z EPDM zajišťuje spolehlivé těsnění pro tato média.

Může být ohyb použit v solárních systémech?
Ano, je vhodný pro solární potrubní systémy, pokud zůstávají provozní podmínky v rámci specifikovaných mezí teploty a tlaku.
