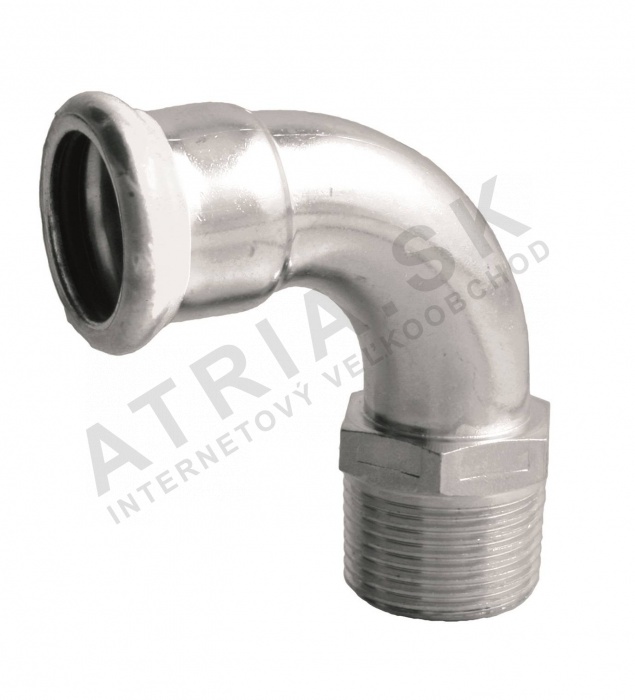

Arch 90° - vnější závit, 28 x R 1 IVAR.IVC83
Kód: IVC83.2810Související produkty
Detailní popis produktu
Tento 90° přechodový ohyb se běžně používá v centrálním vytápění, požární ochraně a průmyslových potrubních systémech. Je vhodný pro uzavřené stlačené systémy a připojuje stlačovací potrubí k závitovým komponentám. Instalatéři pracující na otopných systémech, klimatizaci nebo průmyslovém dopravě kapalin si tento ohyb užitečný pro změny směru potrubí. Ohyb je navržen pro použití s čelistmi typu M a je kompatibilní s širokou škálou typů systémů a médií.
Jeho provozní rozsah teplot umožňuje jeho použití v systémech studené i teplé vody, stejně jako v prostředích s suchým vzduchem nebo inertními plyny. Ohyb není certifikován pro aplikace s pitnou vodou. Lehký design a jednoduchá montáž bez svařování z něj dělají ideální řešení pro rychlou a bezpečnou montáž v úzkých nebo těžko dostupných místech.
Technické parametry
| Materiál | uhlíková pozinkovaná ocel |
|---|---|
| Provozní teplota | -20 °C |
| Jmenovitý tlak | PN 16 |
| Odolnost proti vysokému tlaku až do | 16 bar |
| Hmotnost | 0,168 kg |
| Kód | IVC83.2810 |
| Značka | IVAR |
Montáž a připojení
Ohyb připojuje 28 mm stlačovací potrubí k vnějšímu závitu R 1. Na straně stlačovacího připojení je třeba použít stlačovací nástroj kompatibilní s čelistmi typu M. Na závitové straně je třeba ověřit typ závitu a jeho rozteč, aby byla zajištěna kompatibilita s příslušnou komponentou. Běžnou chybou při montáži je neověření typu závitu nebo nezajištění, že indikátor tvarování je plně zapojen na straně stlačovacího připojení. Instalatéři by měli také potvrdit, že ohyb není používán v systémech s povrchovými přípravky, protože ty mohou ovlivnit proces tvarování.Kompatibilita a příslušenství
Tento ohyb je kompatibilní s systémy stlačovacího potrubí a závitovými komponentami s R 1 závitem. Je navržen pro použití s EPDM těsnícími kroužky a čelistmi typu M. K plné montáži mohou být potřeba další komponenty, jako jsou stlačovací nástroje, závitové těsnící prostředky a těsnící směsi. Pro tento model nejsou uvedeny konkrétní související produkty.Technický pozadí pro projektanty
Ohyb je vyroben z uhlíkové pozinkované oceli, která poskytuje dobré mechanické pevnosti a odolnosti proti korozi v systémech s nevyhovující vodou a průmyslových prostředích. EPDM těsnící kroužek zajišťuje těsné uzavření a je vhodný pro široký rozsah teplot. Ohyb je určen pro použití v uzavřených stlačených systémech a není certifikován pro pitnou vodu. Design umožňuje bezpečné připojení bez nutnosti svařování, čímž se zkracuje doba montáže a snižuje pravděpodobnost úniků. Výkon ohybu je ovlivněn kvalitou stlačovacího připojení a kompatibilitou příslušných komponent.Služby a provoz
Pro tento komponent nejsou uvedeny konkrétní intervaly údržby. Během provozu je důležité zajistit, že systémový tlak nepřekročí 16 bar a že teplota zůstává v rámci specifikovaného rozsahu. Doporučuje se pravidelné vizuální kontroly na známky mechanického poškození nebo úniků. Pokud se ohyb používá v systémech s agresivními médiemi, mohou být potřeba další opatření proti korozi.Nejčastější otázky
Může být IVAR IVC83.2810 připojen k stlačovacímu potrubí s průměrem větším než 28 mm?
Ne, ohyb je specificky navržen pro 28 mm stlačovací potrubí a nemůže být použit s většími průměry.
Je ohyb vhodný pro použití v systémech s inertními plyny?
Ano, ohyb je vhodný pro použití s inertními plyny v rámci specifikovaného rozsahu tlaku a teploty.
Může být ohyb použit v systémech s suchým vzduchem?
Ano, ohyb je vhodný pro použití s suchým vzduchem v rámci specifikovaného rozsahu tlaku a teploty.
Je ohyb certifikován pro použití v systémech s pitnou vodou?
Ne, ohyb není certifikován pro použití v systémech s pitnou vodou.
Doplňkové parametry
| Kategorie: | Přechodový oblouk 90° s vnitřním závitem |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.168 kg |
| Materiál: | ocel / litina |
| Jmenovitý tlak: | PN 16 |
| Materiál: | uhlíková pozinkovaná ocel |
| Odolnost vůči vysokým tlakům do: | 16 bar |
| Provozní teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 06.01.2025 10:25:06 |
