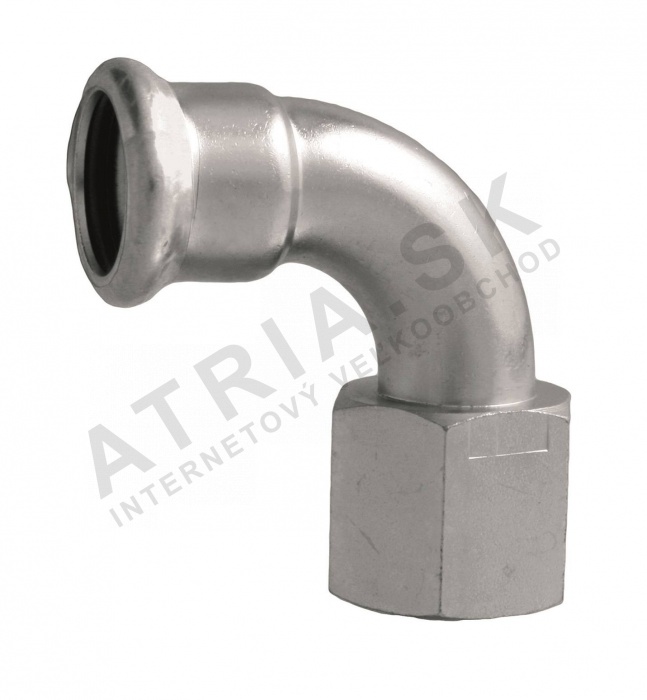

Arch 90° - vnitřní závit, 15 x Rp 1/2 IVAR.IVC82

Detailní popis produktu

90° ohyby s vnitřním závitem jsou zásadní v uzavřených tlakových systémech, jako jsou centrální topení, požární ochrana, klimatizace a průmyslová potrubí. Tyto adaptéry umožňují změny směru potrubních rozvodů, přičemž zachovávají hydraulickou integrity. Instalatéři je často používají ve všech typech budov, kde jsou prostorové omezení vyžadují kompaktní ohyby. Ohyb má dvojí rozhraní – tiskové na jedné straně a vnitřní závit na druhé – což umožňuje hybridní spojení mezi předtisknutými a závitovými komponentami. To z něj dělá vhodný prvek pro modernizaci nebo prodlužování stávajících systémů bez úplné demontáže.

Korektní montáž zajišťuje dlouhodobou funkčnost a beznetekový provoz. Ohyb se často používá spolu s dalšími tiskovými a závitovými adaptéry k vytvoření složitých sítí. Je zvláště užitečný v aplikacích vyžadujících flexibilitu v zarovnání a přístupu pro budoucí údržbu. Lehký design a jednoduchá manipulace zkracují dobu a námahu montáže oproti tradičním svařovacím nebo pájecím metodám.

Technické parametry

Materiál	uhlíková galvanizovaná ocel
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až do	16 bar
Hmotnost	0,082 kg
Kód	IVC82.1512
Značka	IVAR

Ohyb pracuje v teplotním rozsahu od -20 °C do +120 °C, což je vhodné pro většinu topných a průmyslových aplikací. Je hodnocen jmenovitým tlakem PN 16 a vydrží až 16 bar, což z něj dělá vhodný prvek pro vysokotlaké systémy. Tyto parametry jsou klíčové pro zajištění kompatibility s celkovým návrhem systému a pro výběr správné komponenty v souladu s hydraulickými a tepelnými požadavky.

Montáž a spojení

Ohyb se montuje pomocí tiskového nástroje kompatibilního s čelistmi typu M. Tisková strana se připojuje přímo k bezešvové ocelové trubce, zatímco strana s vnitřním závitem přijímá trubku nebo adaptéru s mužským závitem. Ujistěte se, že po tisknutí je značka tisku plně viditelná a že je zapněn indikátor tvarování. Před utažením závitového spojení zkontrolujte, že EPDM těsnící kroužek je správně umístěn ve drážce. Běžné chyby při montáži zahrnují špatné zarovnání při tisknutí, nedostatečné utažení závitových spojů a použití nekompatibilních těsnicích materiálů. Vždy postupujte podle pokynů výrobce pro hloubku tisku a specifikace momentu utažení.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s dalšími IVAR tiskovými a závitovými komponentami v řadě IVC82 a IVC83. Vyžaduje bezešvové ocelové trubky ze stejného materiálu a tiskového systému pro nezávitovou stranu. U závitové strany se ujistěte, že připojená komponenta má odpovídající Rp 1/2 závit. V závislosti na rozvrhu systému mohou být potřeba další komponenty, jako jsou přímé kroucení, křížové adaptéry a sjednocovací kroucení. Z důvodu absence omezujiacích činidel v materiálu není třeba žádné zvláštní povrchové úpravy nebo nátěry.

Technický pozadí pro projektanty

Ohyb slouží jako směrový přechod mezi tiskovými a závitovými systémy. Jeho konstrukce z uhlíkové galvanizované oceli poskytuje dobrou odolnost proti korozi v aplikacích s nekoupenou vodou. EPDM těsnící kroužek zajišťuje těsné spojení za tlaku a teplotních kolísání. Ohyb je integrován do uzavřených systémů, kde tepelné roztažnosti a smrštění jsou řešeny prostřednictvím správných opěr a dilatačních článků. Trvanlivost závisí na správné montáži, vyhýbání se přetížení závitů a zajištění, že tiskové spojení je plně zapojeno. Ohyb není vhodný pro systémy s pitnou vodou kvůli nedostatku certifikace.

Služba a provoz

Pod normální provozní podmínky není pro tento ohyb požadována pravidelná údržba. Během inspekce systému zkontrolujte, zda nejsou u tiskového a závitového spojení známky netěsnosti. Ujistěte se, že indikátor tvarování zůstává neporušený a že značka tisku je viditelná. Pokud systém pracuje v extrémních teplotách nebo tlacích mimo specifikovaný rozsah, převezměte hodnotit vhodnost komponenty. V dokumentaci produktu nejsou definována žádná plánovaná období údržby.

Nejčastější otázky

Může být IVC82.1512 připojen k měděné trubce?
Ne, ohyb je navržen pro použití s bezešvovými ocelovými trubkami a závitovými ocelovými komponentami. Měď není kompatibilní s tiskovým systémem.

Je ohyb vhodný pro venkovní montáž?
Ano, pokud je chráněn před přímým počasím a je montován podle pokynů výrobce pro prostředí.

Může být ohyb použit v solárních topných systémech?
Ano, pokud systém pracuje v rámci specifikovaných teplotních a tlakových limitů a neobsahuje pitnou vodu.

Je možné znovu použít ohyb, pokud byl jednou tisknutý?
Ne, jakmile je tiskové spojení provedeno, ohyb nelze znovu použít. Je třeba nainstalovat novou komponentu.
