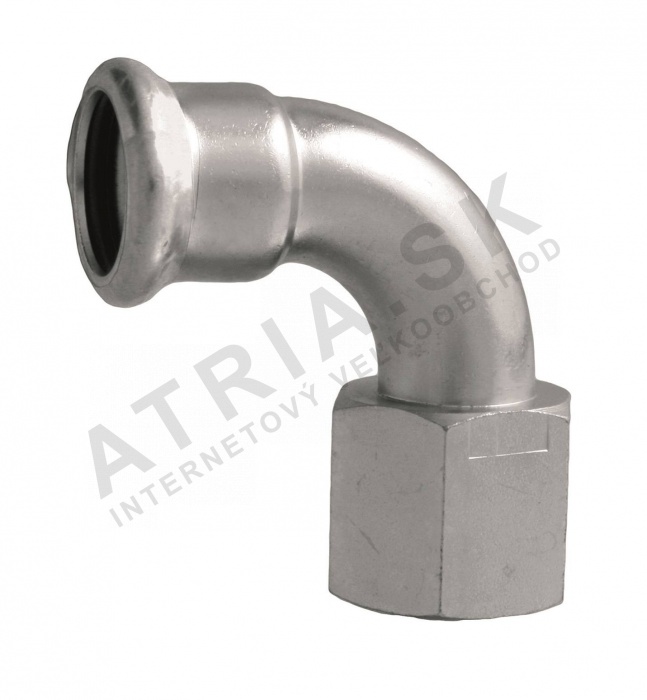

Arch 90° - vnitřně závitový, 15 x Rp 3/8 IVAR.IVC82

Detailní popis produktu

IVAR IVC82.1538 90° ohyb se často používá v uzavřených tlakových systémech, jako jsou centrální topení, požární vodovody a průmyslové klimatizační instalace. Ideální je pro spojování stlačených přípojek s závitovými komponenty v systémech, kde je vyžadována vysoká odolnost proti tlaku a široký rozsah teplot. Instalatéři pracující na otopných systémech, hasicích systémech nebo průmyslových potrubích najdou tento ohyb vhodný pro aplikace s suchým vzduchem, inertními plyny a nekvalifikovanou vodou. Ohyb je navržen pro prostředí, kde je zásadní mechanická odolnost a odolnost proti korozi.

S nominálním tlakem PN 16 a maximální provozní teplotou +120°C je IVC82.1538 vhodný pro různé uzavřené systémy. Je zvláště užitečný v aplikacích, kde systém pracuje za trvalého tlaku a médium není pítka. Ohyb není certifikován pro použití s pítkou a neměl by být použit v systémech s pítkou.

Technické parametry

Materiál	uhlíková galvanizovaná ocel
Provozní teplota	-20 °C
Nominální tlak	PN 16
Odolnost proti vysokému tlaku až do	16 bar
Hmotnost	0,096 kg
Kód	IVC82.1538
Značka	IVAR

Ohyb má nominální tlak PN 16, což znamená, že dokáže vydržet až 16 bar tlaku za běžných provozních podmínek. Rozsah provozních teplot se pohybuje od -20°C do +120°C, což z něj dělá vhodný prvek pro systémy s chladným i horkým médiem. Tyto parametry jsou zásadní pro určení kompatibility s návrhovým tlakem a teplotními podmínkami systému. Výběr materiálu a hodnocení tlaku zajišťuje, že přípojka může být použita v průmyslových a otopných systémech s vysokým tlakem bez rizika selhání.

Montáž a spojení

IVC82.1538 se montuje pomocí stlačovacího nástroje kompatibilního s čelistmi typu M. Ohyb má na jedné straně 15 mm stlačovací spojení a na druhé straně vnitřní závit Rp 3/8. Během montáže by měl být stlačovací spoj zarovnán s odpovídající stlačovací přípojkou a stlačen nástrojem. Závitový konec by měl být spojen s odpovídajícím závitem, zajištěn těsnicím kroužkem EPDM. Důležité je ověřit, že stlačovací spojení je plně sedící a že je zapnuto tvarovací značení, aby byl spoj bezpečný. Běžné chyby při montáži zahrnují nesprávné zarovnání stlačovacího spojení nebo nekontrolu tvarovacího značení, což může vést k únikům nebo snížení výkonu systému.

Kompatibilita a příslušenství

Ohyb je kompatibilní s dalšími IVARovými stlačovacími přípojkami a závitovými komponentami. Je určen pro použití s uhlíkovými galvanizovanými ocelovými trubkami a těsnicími kroužky EPDM. Při kombinaci s dalšími komponenty systému je třeba zajistit, že všechny přípojky a trubky pocházejí ze stejného stlačovacího systému, aby byla zajištěna kompatibilita. K montáži není vyžadováno žádné další povrchové potaží nebo omezovací prostředky. Příslušenství není vyžadováno, ale pro stlačovací spojení je nutný stlačovací nástroj a čelisti typu M. Související produkty zahrnují další IVARovy stlačovací ohyby a závitové přípojky stejných rozměrů.

Technický pozadí pro projektanty

Ohyb umožňuje změnu směru potrubního systému při zachování bezpečného a netěsného spojení. Konstrukce z uhlíkové galvanizované oceli poskytuje odolnost proti korozi a mechanickému poškození, což z něj dělá vhodný prvek pro použití jak vnitřně, tak v průmyslových prostředích. EPDM těsnicí kroužek zajišťuje těsné spojení mezi závitovým a stlačovacím připojením. Schopnost ohybu vydržet vysoký tlak a široký rozsah teplot z něj dělá vhodný prvek pro uzavřené systémy, jako jsou topení, požární ochrana a průmyslová klimatizační zařízení. Účinnost a trvanlivost systému závisí na správné montáži, správném použití stlačovacího nástroje a dodržování specifikací výrobce.

Služba a provoz

Ohyb vyžaduje během normálního provozu žádnou pravidelnou údržbu. Doporučuje se však pravidelné vizuální kontroly na případné známky opotřebení, koroze nebo úniků. Stlačovací spojení by mělo být kontrolováno na poškození nebo nesprávné zarovnání, které by mohlo ovlivnit integritu spojení. Pokud jsou zjištěny jakékoliv problémy, přípojka by měla být okamžitě vyměněna. V technických datech nejsou uvedena žádná konkrétní období pro údržbu, ale doporučuje se provádět kontroly během pravidelných údržebních prací.

Nejčastější otázky

Může být IVC82.1538 spojen s potrubím jiného průměru?
Ne, přípojka je navržena pro konkrétní 15 mm stlačovací spojení a neměla by být použita s jinými průměry.

Je ohyb vhodný pro použití v solárním systému pro ohřev vody?
Ano, pokud systém pracuje v rámci teplotních a tlakových limitů uvedených v technických datech.

Může být ohyb použit s inertními plyny?
Ano, přípojka je vhodná pro použití s inertními plyny v rámci uvedených provozních podmínek.

Je ohyb certifikován pro použití s pítkou?
Ne, ohyb není certifikován pro použití s pítkou a neměl by být použit v systémech s pítkou.
