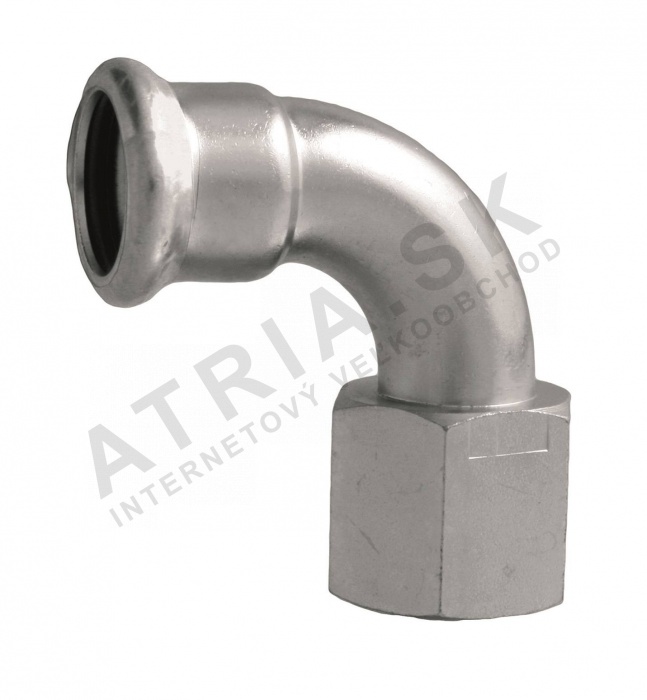

Arch 90° - vnitřně závitový, 18 x Rp 1/2 IVAR.IVC82

Detailní popis produktu

Tento 90° ohyb se běžně používá v centrálním vytápění, požární ochraně, klimatizaci a průmyslových potrubních systémech. Poskytuje přechod mezi stlačovacími a závitovými spojeními, umožňuje integraci s tradičními nebo mechanickými systémy. Instalatéři ho často používají v uzavřených tlakových systémech, kde je potřeba kombinace moderních stlačovacích přípojek a tradičních závitových komponent. Ohyb je vhodný jak pro nové instalace, tak pro úpravy systémů, zejména v komerčních a průmyslových budovách, kde jsou důležité odolnost a odolnost proti tlaku.

Jeho design umožňuje rychlou a bezpečnou montáž bez potřeby svařování nebo závitování, což snižuje pracovní čas a zajišťuje netěsnost spojení. Ohyb je kompatibilní s Type M kleštěmi pro stlačování, což zajišťuje konzistentní formování a integritu systému. Není certifikován pro aplikace s pitnou vodou, ale je vhodný pro vytápění, chlazení a průmyslové média, jako jsou suchý vzduch, inertní plyny a voda pro požární ochranu.

Technické parametry

Materiál	uhlíková pozinkovaná ocel
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost proti vysokému tlaku až do	16 bar
Hmotnost	0,084 kg
Kód	IVC82.1812
Značka	IVAR

Ohyb je hodnocen jmenovitým tlakem PN 16 a může odolat až 16 bar. Provádí se v teplotním rozsahu od -20 °C do +120 °C, což ho činí vhodným jak pro chladné, tak pro horké aplikace. Materiál, uhlíková pozinkovaná ocel, zajišťuje odolnost proti mechanickému poškození a korozi. Při výběru tohoto komponentu zkontrolujte, že systémový tlak a teplota nepřekročí tyto limity, aby byla zajištěna dlouhodobá výkonnost a bezpečnost.

Montáž a připojení

Ohyb připojuje 18 mm stlačovací potrubí k vnitřnímu závitu Rp 1/2. K montáži nejprve zkontrolujte, zda je stlačovací potrubí správně rozměrové a připravené. Použijte kleště Type M k přitlačení ohybu na potrubí, zkontrolujte, zda je indikátor formování plně zapnut. Po stlačení ověřte spojení vizuální kontrolou a případně tlakovou zkouškou podle požadavků systému. Běžné chyby při montáži zahrnují nesprávný typ kleští, nedostatečnou hloubku formování nebo nekontrolu výstřihu ohybu vůči potrubí. Vždy zkontrolujte, zda je EPDM těsnící kroužek v místě a nepoškozený, než připojíte závitové komponenty.

Kompatibilita a příslušenství

Tento ohyb je kompatibilní s IVAR stlačovacími potrubními systémy a dalšími stlačovacími přípojkami ve stejném rozsahu. Vyžaduje 18 mm stlačovací potrubí a závitové komponenty Rp 1/2 pro plnou integraci. Pro standardní montáž nejsou potřeba žádná další příslušenství, ale zkontrolujte, zda systém obsahuje kompatibilní stlačovací přípojky a nástroje. Pro větší systémy zvažte použití dilatačních článků nebo podpěr pro řízení tepelné roztažnosti a vibrací.

Technický pozadí pro projektanty

Ohyb slouží jako směrový přechod mezi stlačovacími a závitovými systémy, zajišťuje hydraulickou spojitost a integritu tlaku. Tělo z uhlíkové pozinkované oceli poskytuje konstrukční sílu a odolnost proti mechanickému stresu, zatímco EPDM těsnící kroužek zajišťuje těsné těsnění proti závitové komponentě. Ohyb je navržen pro použití v uzavřených systémech s tlakovým médiem, kde jsou tepelná roztažnost a vibrace minimální. Dlouhodobá výkonnost závisí na správné montáži, dodržování limitů systémového tlaku a teploty a na absenci agresivních médií, které by mohly degradovat těsnící kroužek nebo povlak.

Služba a provoz

Pod normálními provozními podmínkami není pro tento komponent požadována pravidelná údržba. Během inspekce systému zkontrolujte případné známky mechanického poškození, netěsností nebo degradace těsnícího kroužku. Pokud je ohyb součástí systému požární ochrany nebo vysokotlakého systému, zkontrolujte, zda systémový tlak zůstává v rámci specifikovaných limitů. Nahraďte ohyb, pokud bylo zjištěno jakékoliv poškození nebo opotřebení, které by mohlo ohrozit těsnění nebo konstrukční integritu.
