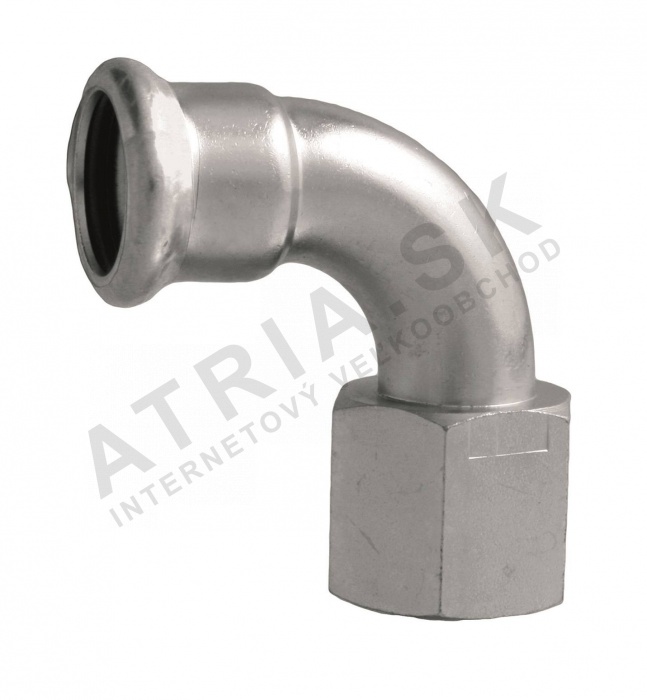

Arc 90° - vnitřně závitový, 22 x Rp 3/4 IVAR.IVC82

Detailní popis produktu

Tento 90° ohyb s vnitřním závitem se běžně používá v uzavřených otopných systémech, požárních systémech a průmyslových potrubních systémech. Je navržen k použití v tlakových prostředích, kde jsou spolehlivé a netěsné spoje zásadní. Ohyb je vhodný jak pro vnitřní, tak pro venkovní aplikace, pokud jsou instalační podmínky v rámci specifikovaných provozních parametrů. Často se používá spolu s tlakovými přípojkami a závitovými komponentami k vytvoření bezpečných a odolných potrubních sítí. Ohyb je zvláště užitečný v systémech, kde jsou potřeba změny směru bez nutnosti svařování nebo složitých montážních metod.

Jeho kompaktní design a malá hmotnost z něj dělají ideální řešení pro instalace, kde je místo omezené nebo kde jsou potřeba časté úpravy. Ohyb je vhodný pro použití s suchým vzduchem, inertními plyny a vodou v obou topných a chladících aplikacích. Není certifikován pro vodu pitnou a neměl by být použit v systémech, kde se dopravuje pítová voda.

Technické parametry

Materiál	uhlíková pozinkovaná ocel
Provozní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokému tlaku až do	16 bar
Hmotnost	0,156 kg
Kód	IVC82.2234
Značka	IVAR

Ohyb má jmenovitý tlak PN 16 a může odolat tlakům až do 16 bar. Je vhodný pro provozní teploty až do -20 °C a až do maximální teploty +120 °C. Tyto parametry jsou zásadní pro určení vhodnosti ohybu v různých systémových návrzích a pro zajištění kompatibility s ostatními komponenty v potrubní síti.

Instalace a připojení

Ohyb se instaluje pomocí stlačovacího nástroje kompatibilního s M typem kleští. Stlačovací spoj se vytváří na straně bez závitu, zatímco vnitřní závit umožňuje připojení ke standardním závitovým komponentám. Ohyb má 22 mm stlačovací připojení a vnitřní závit Rp 3/4. Během instalace je důležité zajistit, že stlačovací nástroj je správně zarovnán a že tvarovací indikátor je plně zapnut, aby se zabránilo únikům. Běžné chyby při instalaci zahrnují špatné zarovnání stlačovacího nástroje, nedostatečný tlak během tvarování a nedostatečnou kontrolu integrity spoje po instalaci. Je také důležité se vyhnout přetížení závitového spoje, protože to může poškodit EPDM těsnící kroužek a vést k únikům.

Kompatibilita a příslušenství

Ohyb je kompatibilní s širokou škálou stlačovacích přípojek a závitových komponent z rozsahu IVAR. Je navržen k použití s M typem kleští a vyžaduje stlačovací nástroj vhodný pro určený průměr. Další komponenty, jako jsou přímé stlačovací přípojky, závitové adaptéry a další ohyby, mohou být potřeba v závislosti na konkrétní rozložení potrubní sítě. Ohyb není kompatibilní s systémy, které vyžadují povrchové inhibitory nebo kde je jejich použití povinné. Je také důležité zajistit, že všechny komponenty v systému jsou hodnoceny pro stejné provozní podmínky, aby byla zachována integrita systému.

Technický pozadí pro projektanty

Ohyb je vyrobený z uhlíkové pozinkované oceli, která poskytuje dobrou odolnost proti korozi a mechanickému poškození. EPDM těsnící kroužek zajišťuje těsný spoj mezi vnitřním závitem a připojenou komponentou. Stlačovací spoj je navržen tak, aby vytvořil bezpečný a netěsný spoj bez nutnosti svařování nebo dalších těsnících materiálů. Ohyb je vhodný pro použití v uzavřených tlakových systémech a často se používá spolu s dalšími stlačovacími přípojkami k vytvoření plně těsné potrubní sítě. Rozsah provozních teplot a hodnocení tlaku jsou klíčové faktory pro určení vhodnosti ohybu pro konkrétní aplikaci. Vlastnosti materiálu a design ohybu přispívají k jeho odolnosti a dlouhé životnosti, pokud jsou instalační a provozní podmínky v rámci specifikovaných mezí.

Služba a provoz

Pro tento ohyb nejsou požadovány konkrétní servisní intervaly. Doporučuje se však pravidelně kontrolovat spoje na známky opotřebení, koroze nebo úniků. Pokud je detekován únik, je třeba ovlivněný spoj demontovat a znovu stlačit pomocí vhodného nástroje. Je důležité zajistit, že tvarovací indikátor je plně zapnut během znovu stlačování, aby byla zachována integrita spoje. V prostředích s vysokým tlakem nebo vysokou teplotou může být nutná další kontrola k zajištění pokračujícího výkonu ohybu. Ohyb by neměl být použit v systémech, kde provozní podmínky překračují specifikované parametry, protože to může vést k předčasnému selhání nebo ke snížené účinnosti.

Nejčastější otázky

Může být tento ohyb použit v požárním systému?
Ano, ohyb je vhodný pro použití v požárních systémech, pokud jsou provozní podmínky v rámci specifikovaných tlakových a teplotních mezí.

Je ohyb kompatibilní s ostatními IVAR stlačovacími přípojkami?
Ano, je navržen k použití s ostatními IVAR stlačovacími přípojkami a komponenty kompatibilními s M typem kleští.

Může být ohyb použit s suchým vzduchem nebo inertními plyny?
Ano, ohyb je vhodný pro použití s suchým vzduchem a inertními plyny, pokud jsou provozní tlak a teplota v rámci specifikovaných mezí.

Je ohyb vhodný pro použití v solárních topných systémech?
Ano, ohyb může být použit v solárních topných systémech, pokud provozní podmínky nepřekročí specifikovaný rozsah tlaku a teploty.
