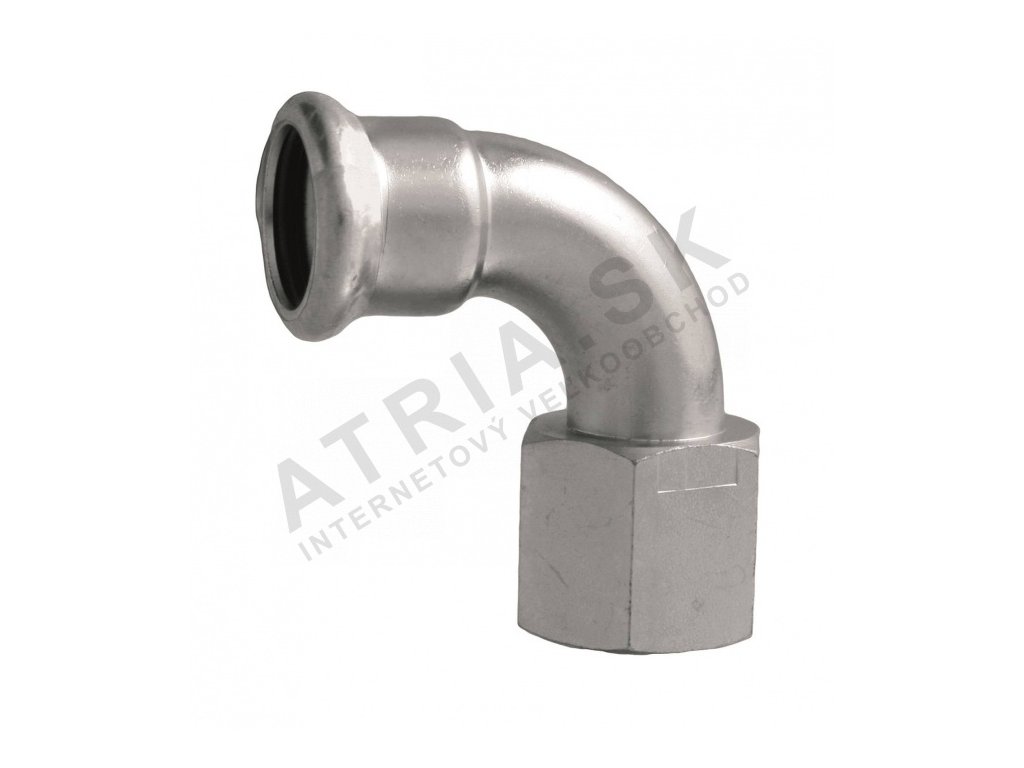

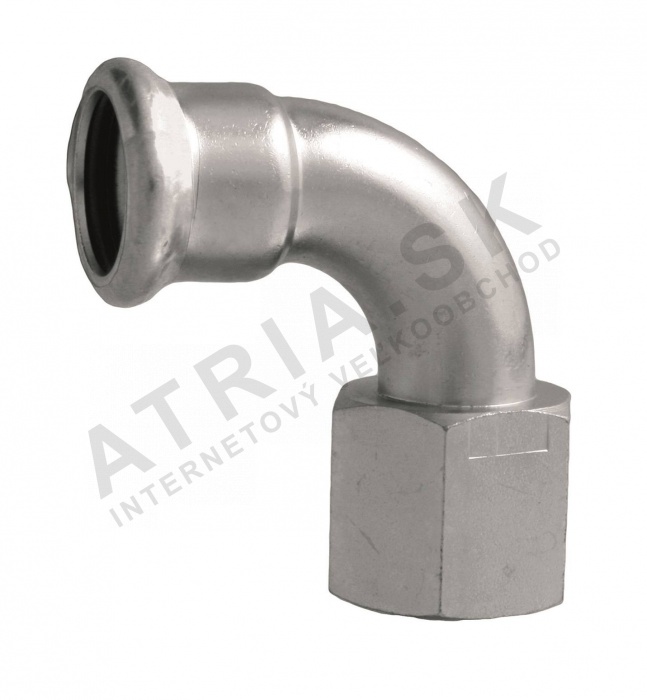

Arch 90° - vnitřně závitový, 28 x Rp 1/2 IVAR.IVC82

Detailní popis produktu

Otopné a průmyslové potrubní systémy vyžadují spolehlivé komponenty, které zajišťují netěsné spoje za různých podmínek. Ohyb IVAR IVC82.2812 o 90° slouží jako přechod mezi lisovanými a závitovými úseky potrubí. Často se používá v centrálním vytápění, požárním zásahu a klimatizačních systémech, kde spojuje potrubí různých průměrů a typů spojení. Instalatéři pracující v komerčních a průmyslových prostorách často integrují tyto ohyby do uzavřených systémů pro teplou vodu, chlazenou vodu a suchý vzduch.

Jeho konstrukce umožňuje rychlou montáž bez potřeby svařovacích nebo závitovacích nástrojů, čímž se snižuje doba instalace a potenciální chyby. Ohyb lze použít jak v tlakových, tak i v netlakových prostředích, pokud systém pracuje v rámci stanovených teplotních a tlakových mezí. Je zvláště vhodný pro systémy, kde prostorové omezení nebo změny směru vyžadují přesné 90° otočení bez poškození průtoku.

Technické parametry

Materiál	uhlíková galvanizovaná ocel
Pracovní teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnost vůči vysokému tlaku až	16 bar
Hmotnost	0,198 kg
Kód	IVC82.2812
Značka	IVAR

Ohyb je hodnocen pro jmenovitý tlak až PN 16 a vydrží trvalé pracovní tlaky 16 bar. Rozsah pracovních teplot se pohybuje od -20°C do +85°C, s krátkodobým vystavením až do +120°C. Tyto parametry jsou klíčové při výběru komponent pro systémy vystavené teplotním změnám nebo vyžadující dočasnou vysokoteplotní činnost. Složení materiálu zajišťuje odolnost vůči mechanickému namáhání a korozi v nekoupené vodě a průmyslových médiích.

Montáž a spojení

Pro montáž IVAR IVC82.2812 zarovnejte ohyb s koncem lisovaného potrubí a vložte ho do příslušného nástroje s čelistmi. Ujistěte se, že indikátor lisování je plně zapojen a viditelný, což potvrzuje bezpečné spojení. Strana s vnitřním závitem přijímá závit Rp 1/2. Vždy ověřte, že těsnící kroužek je správně umístěn a není poškozen, před zatíráním spojení. Běžné chyby při montáži zahrnují nesprávné zarovnání lisovaného spoje nebo přetírání závitového spojení, což může vést k deformaci nebo úniku. Zkontrolujte rovnoměrný kontakt mezi těsnícími plochami a vyhýbejte se použití maziv, pokud to není uvedeno v dokumentaci výrobce.

Kompatibilita a příslušenství

Tento ohyb je navržen pro použití s lisovanými potrubními systémy a je kompatibilní s čelistmi typu M. Vyžaduje těsnící kroužky z EPDM a má být použit spolu s lisovanými potrubími o vnějším průměru 28 mm. Další komponenty, jako jsou lisovací přípojky, závitové adaptéry a těsnící kroužky, mohou být potřeba v závislosti na konfiguraci systému. Ujistěte se, že všechny části pocházejí ze stejného výrobce a série systému, aby byla zachována kompatibilita a výkon.

Technický pozadí pro projektanty

Ohyb slouží jako komponent pro změnu směru v tlakových potrubních systémech. Jeho konstrukce z uhlíkové oceli zajišťuje konstrukční pevnost, zatímco zinkové povlaky poskytují omezenou odolnost proti korozi v neagresivních prostředích. Těsnící kroužek z EPDM zajišťuje těsné spojení proti médiím jako je voda, suchý vzduch a inertní plyny. Projektanti by měli zohlednit maximální tlak a teplotní limity ohybu při jeho integraci do systémů s kolísavými zatíženími nebo tepelnou expanzí. Dlouhodobý výkon závisí na správném zarovnání během instalace a vyhýbání se nadměrným ohybům, které by mohly poškodit lisovaný spoj nebo závitové spojení.

Služba a provoz

Pravidelná kontrola by měla zaměřit pozornost na integritu lisovaného spoje a stav těsnícího kroužku z EPDM. Hledejte známky opotřebení, deformace nebo úniku na spojovacích místech. Vzhledem k tomu, že ohyb není certifikován pro koupenou vodu, nesmí být použit v systémech s pitnou vodou. Žádné plánované údržby nejsou požadovány mimo vizuální kontroly během pravidelné údržby. Komponentu okamžitě nahraďte, pokud je zjištěna jakákoli poškození nebo únik.

Nejčastější otázky

Může být IVAR IVC82.2812 připojen k lisovanému potrubí s vnějším průměrem 28 mm?
Ano, ohyb je speciálně navržen pro použití s lisovanými potrubími o vnějším průměru 28 mm a je kompatibilní se standardními lisovacími nástroji.

Je ohyb vhodný pro použití v požárních systémech?
Ano, je vhodný pro požární vodní potrubí, pokud pracovní podmínky zůstanou v rámci stanovených teplotních a tlakových mezí.

Může být ohyb použit s ne-lisovanými přípojkami?
Ne, lisovaná strana musí být připojena pomocí lisovacího nástroje. Závitová spojení vyžadují standardní techniky závitování potrubních kleští.

Jaká je maximální povolená teplota pro trvalý provoz?
Maximální trvalá pracovní teplota je +85°C, s krátkodobým vystavením až do +120°C.
