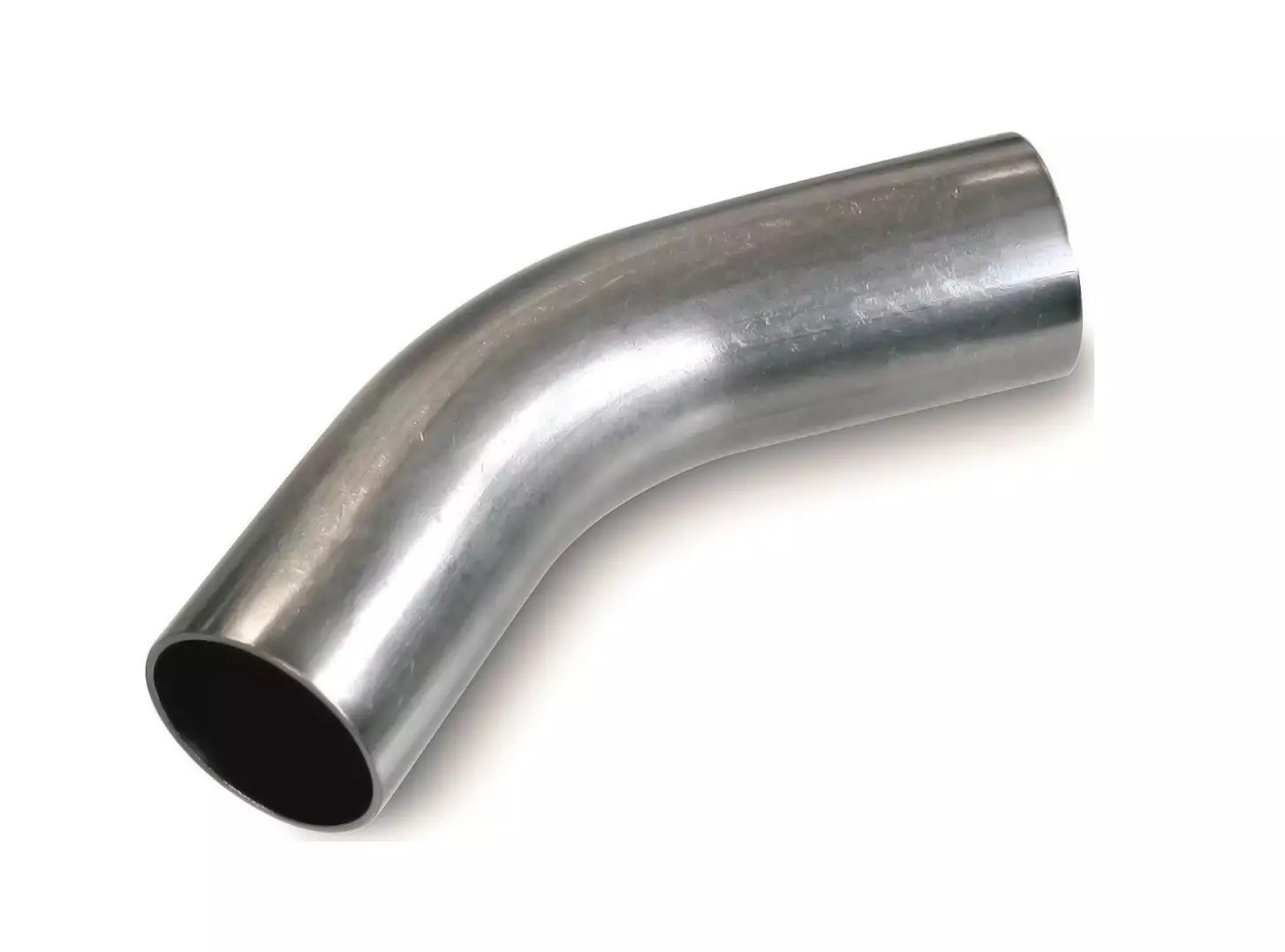

45° stěnový oblouk - N - 18 mm

Detailní popis produktu

Tento 45° stěnový ohyb se často používá v otopných a instalatérských systémech, kde jsou potřeba změny směru s minimálním narušením průtoku. Často se vyskytuje v obytných a komerčních budovách, včetně nemocnic, hotelů a průmyslových zařízení. Instalatéři pracující na uzavřených systémech, jako je podlahové vytápění, sluneční tepelné obvody nebo tlakové hasicí systémy, s tímto adaptérem setkají během rozvrhu a uvedení do provozu. Jeho design zajišťuje plynulý přechod mezi přímými trubkovými úseky a zároveň udržuje hydraulickou rovnováhu systému.

Adaptér se primárně používá v tlakových nerezových trubkových systémech, což umožňuje rychlé a těsné spojení pomocí vhodných stlačovacích nástrojů. Jeho 45° geometrie zmenšuje turbulence oproti 90° ohybům, což z něj dělá vhodný prvek pro aplikace s nižším tlakovým poklesem. Konstrukce z nerezové oceli poskytuje odolnost proti korozi a kompatibilitu s různými kapalinami, včetně vody, inertních plynů a neagresivních chemikálií.

Technické parametry

Materiál	Nerezová ocel Wst. Nr. 1.4404 (AISI 316L)
Prováděcí teplota	-20 °C
Jmenovitý tlak	PN 16
Kód	IVN73.18
Značka	IVAR

Jmenovitý tlak PN 16 znamená, že adaptér vydrží až 16 bar vnitřního tlaku při standardních provozních teplotách. Uvedený rozsah teplot -20°C až +120°C znamená, že je vhodný pro studené i horké média, včetně ohřáté vody v otopných systémech. Tyto parametry jsou zásadní při výběru komponent pro systém, protože zajišťují kompatibilitu s ostatními adaptéry a zachování konstrukční integrity za provozních podmínek.

Montáž a připojení

45° stěnový ohyb se montuje tlakovou metodou, která vyžaduje kompatibilní stlačovací nástroj a formy. Trubka se vloží do adaptéru až po zastavovací značku, a poté se nástroj použije k stlačení adaptéru kolem trubky. Správná hloubka stlačení se ověří pomocí vestavěného indikátoru, aby bylo zajištěno bezpečné spojení. Běžné chyby při montáži zahrnují nedostatečnou hloubku vložení, nesprávné zarovnání nástroje a nedostatečné vyčištění konců trubek před stlačením. Vždy před i po stlačení zkontrolujte sednutí, aby nedošlo k poškození nebo šikmému spojení.

Kompatibilita a příslušenství

Tento adaptér je navržen k použití s dalšími nerezovými tlakovými komponenty značky IVAR, včetně přímých trubek, přechodů a dalších ohybů. K dokončení montáže se ujistěte, že jsou k dispozici všechny potřebné adaptéry a trubky a že jsou kompatibilní s návrhem systému. Příslušenství, jako jsou stlačovací nástroje a formy, by mělo být kontrolováno na správnou kalibraci a opotřebení, aby byla zajištěna kvalita spojení.

Technický pozadí pro projektanty

45° ohyb umožňuje postupné změny směru v trubkovém systému, což zmenšuje ztráty energie způsobené třením a turbulence. Použití nerezové oceli 1.4404 poskytuje vysokou odolnost proti korozi a oxidaci, což z něj dělá vhodný prvek pro agresivní prostředí. Mechanické vlastnosti materiálu zajišťují dlouhodobou odolnost a minimální údržbu. Při návrhu systému zvažte termické roztažnosti nerezové oceli a v případě potřeby zahrňte kompenzátory nebo flexibilní spoje. Adaptér se plynule integruje do uzavřených systémů a přispívá ke celkové účinnosti systému tím, že minimalizuje odpor průtoku.

Provoz a údržba

Během provozu se ujistěte, že systém není vystaven nadměrnému vibraci nebo mechanickému namáhání, které by mohlo ovlivnit integritu tlakových spojení. Pravidelně kontrolovat spojení na známky opotřebení nebo poškození, zejména v oblastech vystavených vysokým teplotám nebo chemickému působení. Nejsou požadovány pravidelné intervaly údržby, pokud to nevyžaduje provozní manuál systému. Podezřelé netěsnosti je třeba okamžitě odstranit odpojením a znovu stlačením ovlivněného adaptéru.

Nejčastější otázky

Může být IVN73.18 připojen k měděným nebo plastovým trubkám?
Ne, tento tlakový adaptér z nerezové oceli je kompatibilní pouze s nerezovými trubkami stejného systému. Přechodová kompatibilita s mědí nebo plasty není podporována.

Je 45° úhel vhodný pro úzce omezené prostory?
Ano, 45° ohyb umožňuje ostré zatáčky oproti 90° ohybu, což z něj dělá ideální prvek pro instalace s omezeným prostorem nebo složitým rozvody.

Jaká je maximální dovolená teplota pro trvalý provoz?
Adaptér je certifikován pro trvalý provoz až do +85°C, s krátkodobou expozicí až do +120°C podle specifikací výrobce.

Jak se ověří kvalita tlakového spojení?
Spojení se ověří kontrolou vestavěného indikátoru, aby bylo zajištěno, že stlačovací nástroj dosáhl správné hloubky. Po montáži se doporučuje vizuální kontrola a tlaková zkouška.
