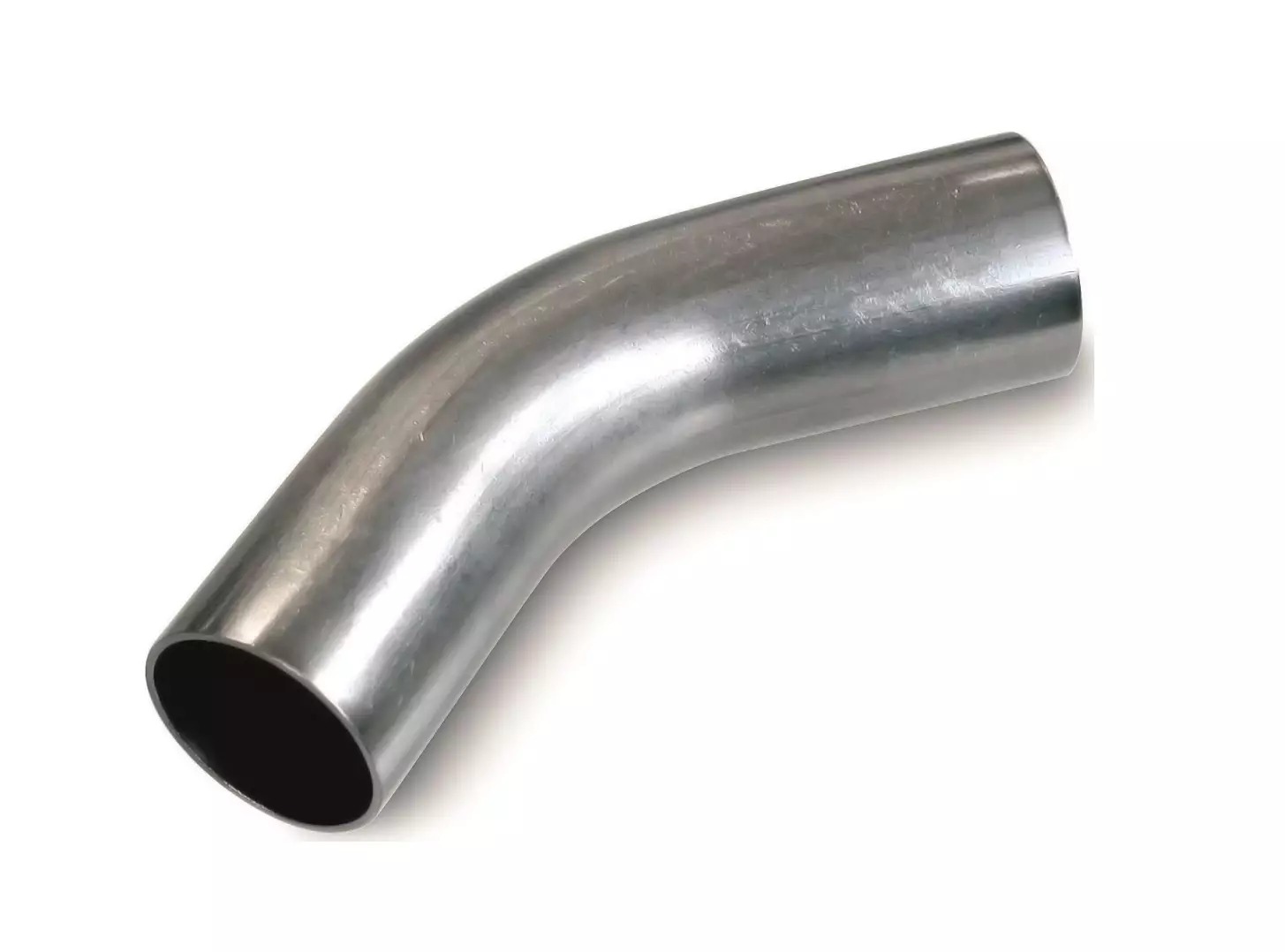

45° oblouk s plochou - N - 35 mm

Detailní popis produktu

Tento 45° plochý ohyb se často používá ve vytápěcích systémech, sanitárních instalacích, hasicích hadicích, solárních tepelných obvodech a průmyslových potrubích. Umožňuje změny směru toku, přičemž zachovává konstrukční pevnost a těsné spojení. Konstrukce z nerezové oceli zajišťuje odolnost proti korozi a je vhodná pro prostředí s vysokými hygienickými požadavky nebo vystavená agresivním médiím. Instalatéři pracující na bytových, obchodních nebo průmyslových projektech si tento přípoj považují za základní pro vytváření kompaktních rozložení a optimalizaci využití místa v těsných prostorech.

Navržen pro použití v systémech s přitiskem, IVN73.35 se přímo připojuje k IVARovým potrubím s přitiskem pomocí mechanického přitiskového procesu. Jeho kompaktní geometrie z něj dělá ideální pro aplikace, kde je potřeba jemného otočení bez nadměrné spotřeby místa. Jmenovitý tlak a teplotní rozsah umožňují kompatibilitu s širokou škálou systémů, včetně těch s párou, horkou vodou, stlačeným vzduchem a inertními plyny.

Technické parametry

Jmenovitý tlak PN 16 znamená, že přípoj vydrží vnitřní tlak až 16 bar za standardních provozních podmínek. Minimální provozní teplota -20 °C umožňuje jeho použití v chladných prostředích, jako jsou nevyhřívané sklepy nebo venkovní instalace. Ocelový materiál 1.4404 (AISI 316L) zajišťuje kompatibilitu s korozi a vysokou čistotou prostředí, což z něj dělá vhodný pro farmaceutický, potravinářský a chemický průmysl. Tyto parametry jsou základní pro správné rozměření a kompatibilitu systému při návrhu a instalaci.

Montáž a připojení

Montáž vyžaduje použití certifikovaného IVARového přitiskového nástroje, který stlačí potrubí do přípoje. Jmenovitý průměr 35 mm odpovídá vnitřnímu průměru připojeného potrubí. Přípoj musí být plně sedící a přitisknutý alespoň na rozměr 54 mm pro těsné spojení. Před přitisknutím musí být konec potrubí čistě zříznutý a bez drátků. Běžnou chybou je nedostatečná hloubka přitisknutí, což může vést k únikům. Po instalaci by měl být přípoj vizuálně kontrolován na správné zapojení nástroje a správné tvarování přitiskového zářezu.

Kompatibilita a příslušenství

Tento přípoj je kompatibilní s IVARovými potrubími s přitiskem ze stejného jmenovitého průměru. Používá se obvykle spolu s přímými potrubími, jinými ohyby, křížníky a ventily ze stejného systému. Pro odvětví nebo přechody mohou být potřeba další přípoje, jako jsou redukce nebo adaptéry. Při instalaci do složitých systémů zkontrolujte, že všechny komponenty pocházejí ze stejného přitiskového systému, aby byla zachována těsnost a zabráněno problémům s kompatibilitou.

Technický pozadí pro návrháře

Úhel 45° umožňuje těsnější otočení než 90° ohyby, což snižuje celkové zatížení instalace. Přitiskový systém vylučuje potřebu pálení nebo svařování, čímž se zkracuje doba instalace a snižuje riziko tepelného poškození. Výkon systému závisí na správném zarovnání komponent, přesném přitisknutí a použití kompatibilních nástrojů. Dlouhodobá účinnost je zajištěna pravidelnou kontrolou těsnění a spojení na opotřebení nebo poškození.

Služba a provoz

Díky těsnému charakteru přitiskového systému není za normálních provozních podmínek potřeba pravidelné údržby. Doporučuje se však pravidelná vizuální kontrola, aby byly odhaleny známky mechanického namáhání, koroze nebo úniků. Pokud je přípoj odstraněn nebo nahrazen, musí být následován stejný proces přitisknutí, aby bylo zajištěno těsné spojení. Tento komponent nemá definované intervaly údržby, pokud zůstává nepoškozený a správně nainstalovaný.

Nejčastější otázky

Může být IVN73.35 použit ve solárních tepelných systémech?
Ano, je vhodný pro solární tepelné systémy, pokud provozní teplota nepřekročí +120 °C a systémový tlak zůstává v rámci limity PN 16.

Je tento přípoj kompatibilní s jinými přitiskovými systémy?
Ne, je navržen konkrétně pro IVARové potrubí s přitiskem a neměl by být použit s komponenty od jiných výrobců.

Může být IVN73.35 použit ve vysokohygienických prostředích?
Ano, materiál z nerezové oceli a hladký vnitřní povrch z něj dělá vhodný pro vysokohygienická prostředí, jako jsou potravinářské nebo farmaceutické instalace.

Jaká je minimální hloubka přitisknutí pro těsné spojení?
Přípoj musí být přitisknut až do minimální hloubky 54 mm, aby bylo zajištěno těsné a odolné spojení.
