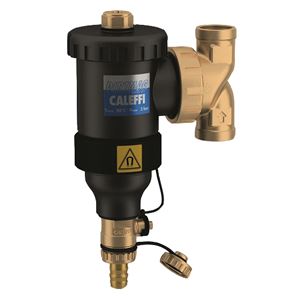

Oddělovač nečistot s magnetem - 1"

Detailní popis produktu

Oddělovače nečistot s magnety jsou základní komponenty v uzavřených otopných a chladicích soustavách, zejména v obytných a komerčních budovách. Tyto soustavy často obsahují zavěšené částice, jako je rzi, vločky a jiné nečistoty, které se s časem hromadí a snižují účinnost. Montéry často potkávají tyto problémy v systémech s vodou nebo glykolem jako médiem, kde částice mohou cirkulovat a způsobit zácpky nebo poškození komponent, jako jsou čerpadla a výměníky tepla. Model IVAR 545306 je navržen pro integraci do těchto systémů, zajišťuje kontinuální provoz tím, že zachytává a udržuje nečistoty pro snadné odstranění.

Správná instalace a rozměrování oddělovače jsou kritické pro výkon systému. Zařízení musí být umístěno v místě, které umožňuje snadný přístup při údržbě a kde tok médií je dostatečný, aby nečistoty byly přivedeny do oddělovače. V svislých nebo vodorovných potrubích lze oddělovač instalovat bez významné úpravy rozvrhu systému. Magnetická komponenta zvyšuje zachytávání feromagnetických částic, což zlepšuje celkovou čistotu systému a snižuje potřebu časté údržby.

Technické parametry

Materiál	Mosaz CW617N
Prováděcí teplota	0 °C
Jmenovité tlak	PN 3
Kód	545306
Značka	IVAR

Prováděcí rozsah teplot 0 °C až 90 °C zajišťuje, že tento model je vhodný pro otopné i chladicí aplikace. Jmenovitý tlak PN 3 znamená, že zařízení je navrženo pro nízkotlaké systémy, což je typické pro mnoho uzavřených otopných a glykolových chladicích systémů. Mosaz CW617N poskytuje dobrou odolnost proti korozi a mechanickou pevnost, což zajišťuje vhodnost pro dlouhodobé použití ve vodních médiích. Tyto parametry jsou zásadní pro správné rozměrování a výběr, zajišťují kompatibilitu s provozními podmínkami a typem médií systému.

Instalace a připojení

Model IVAR 545306 je navržen pro instalaci na vodorovná nebo svislá potrubí s připojením 1 palec. Zařízení by mělo být umístěno v místě, které umožňuje snadný přístup k odvzdušňovacímu ventilu pro pravidelné čištění. Před instalací by měl být systém vyrovnán a vyčerpán, aby se zabránilo úniku médií. Připojení se provádí pomocí standardního závitu a montér musí zajistit, že těsnící plochy jsou čisté a nepoškozené, aby se zabránilo únikům. Běžnou chybou je nesprávná orientace zařízení, což může snížit jeho účinnost. Odvzdušňovací ventil by měl být umístěn v nejnižším bodě oddělovače, aby bylo možné úplně vyprázdnit shromážděné nečistoty.

Kompatibilita a příslušenství

Tento oddělovač je kompatibilní se systémy s vodou nebo glykolovými médiemi s maximální koncentrací 30 %. Používá se obvykle spolu s oběhovými čerpadly, výměníky tepla a roztažnými nádoby. Pro standardní instalaci nejsou potřeba žádná další příslušenství, ale systém by měl být kontrolován na kompatibilitu s typem médií a provozními podmínkami. Montéři by měli také zajistit, že parametry tlaku a teploty systému odpovídají specifikacím PN 3 a 0 °C až 90 °C oddělovače.

Technický pozadí pro projektanty

Pracovní princip modelu IVAR 545306 je založen na gravitačním oddělení a magnetické přitažlivosti. Při průtoku médiem se větší částice usazují na dně nádrže, zatímco magnetická komponenta přitahuje feromagnetické nečistoty. Mosazné tělo CW617N poskytuje dobrou tepelnou a mechanickou stabilitu, zajišťuje dlouhodobý výkon v kolísavých teplotních podmínkách. Návrh umožňuje kontinuální provoz bez potřeby vnitřních pohyblivých částí, což snižuje riziko mechanického selhání. Účinnost oddělovače je ovlivněna průtokem a koncentrací částic v systému. Správná integrace do rozvrhu systému zajišťuje, že oddělovač zachytí maximální množství nečistot bez vytváření nadměrného tlakového poklesu.

Údržba a provoz

Pravidelná kontrola a čištění oddělovače nečistot je nezbytná pro udržení účinnosti systému. Odvzdušňovací ventil by měl být otevřen pro odstranění shromážděných nečistot a vnitřek by měl být kontrolován na známky opotřebení nebo koroze. V technických datech nejsou uvedena konkrétní intervaly údržby, ale doporučuje se provádět údržbu v souladu s celkovým plánem údržby systému. Během provozu by mělo být zařízení sledováno na známky zácpky nebo sníženého průtoku, které mohou naznačovat potřebu čištění. Magnetická komponenta by měla být také kontrolována na účinnost, protože dlouhodobá expozice vysoké koncentraci feromagnetických částic může snížit její výkon v průběhu času.

Nejčastější otázky

Může být IVAR 545306 použit v glykolových chladicích systémech?
Ano, zařízení je vhodné pro použití s glykolovými médiemi, pokud koncentrace nepřesahuje 30 %. To z něj dělá vhodný komponent pro mnoho chladicích aplikací.

Je připojení 1 palec kompatibilní se standardními potrubními nátrubky?
Ano, připojení 1 palec používá standardní závit a je kompatibilní s běžnými potrubními nátrubky používanými v otopných a chladicích systémech.

Může být oddělovač instalován v svislém potrubí?
Ano, zařízení je navrženo pro instalaci na vodorovná i svislá potrubí, pokud je směr průtoku správný a odvzdušňovací ventil je umístěn v nejnižším bodě.

Které typy médií jsou podporovány modelem IVAR 545306?
Zařízení je kompatibilní s vodou a glykolovými médiemi s maximální koncentrací 30 %. Není vhodné pro jiné typy médií, pokud to není uvedeno v technickém datovém listu.
