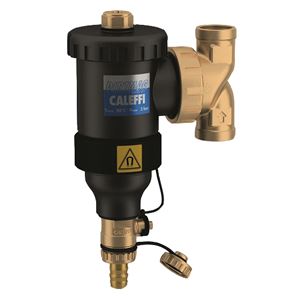

Oddělovač nečistot s magnetem - 3/4 palce

Detailní popis produktu

Oddělovače nečistot s magnetickou filtrací jsou základní komponenty uzavřených otopných a chladicích systémů, zejména v obytných a komerčních budovách. Tyto systémy často obsahují zavěšené tuhé částice a feromagnetické nečistoty, které se s časem mohou hromadit a snižovat účinnost. Montážní firmy často potkávají tyto problémy v systémech s glykolovými antifrizními roztoky, kde částice mohou usazovat a způsobovat zácpky. Model IVAR 545305 je navržen pro integraci do takových systémů, zajišťuje kontinuální odstraňování nečistot bez nutnosti časté ruční údržby.

Korektní montáž oddělovače nečistot zaručuje jeho efektivní fungování jak v horizontálních, tak vertikálních potrubních trasách. Tento přístroj je zvláště užitečný v systémech, kde je vyžadována dlouhodobá spolehlivost a minimální údržba. Magnetický filtr zachytává železné částice, zabrání jejich cirkulaci a poškození systémových komponent, jako jsou čerpadla a výměníky tepla. To z něj dělá vhodný produkt pro použití jak v nových instalacích, tak při rekonstrukcích systémů.

Technické parametry

Materiál	Mosaz CW617N
Prováděcí teplota	0 °C
Jmenovitý tlak	PN 3
Kód	545305
Značka	IVAR

Jmenovitý tlak PN 3 znamená, že zařízení je vhodné pro nízkonapěťové systémy, typicky v otopných a chladicích aplikacích. Rozsah provozních teplot od 0 °C do +90 °C umožňuje jeho použití jak v otopných, tak v chlazených vodních systémech. Specifikace materiálu (mosaz CW617N) zajišťuje odolnost proti korozi a mechanickému opotřebení, což z něj dělá vhodný produkt pro dlouhodobé použití v glykolových médiích. Tyto parametry jsou kritické pro správné rozměření a kompatibilitu systému.

Montáž a připojení

Oddělovač nečistot IVAR s magnetem se připojuje přímo do potrubního systému pomocí běžných závitových spojů. Velikost závitu 3/4 palce je kompatibilní s běžnými potrubními přípojkami používanými v otopných a kanalizačních systémech. Během montáže je důležité zajistit, aby byl přístroj umístěn tak, aby odvodový otvor byl v nejnižším bodě, aby bylo možné efektivně odstranit sesbírané nečistoty. Běžnou chybou je nesprávná orientace, která může zabránit správnému odvodu a snížit účinnost oddělovače. Montážní firmy by měly také ověřit, zda je médium systému kompatibilní s materiály použitými v zařízení, zejména při použití glykolových roztoků.

Kompatibilita a příslušenství

Tento oddělovač nečistot je kompatibilní s širokou škálou otopných a chladicích systémů, které používají vodní nebo glykolová média. Často se používá spolu s běžnými kulovými kohouty a odvodovými přípojkami, aby byla zajištěna údržba a čištění. Při montáži se doporučuje zajistit, aby systém obsahoval způsob izolace oddělovače pro údržbu. Pro běžný provoz nejsou vyžadována žádná konkrétní příslušenství, ale v závislosti na konfiguraci systému mohou být potřeba další komponenty, jako izolační kohoutky.

Technický pozadí pro projektanty

Pracovní princip oddělovače nečistot IVAR s magnetem je založen na gravitačním a magnetickém oddělování. Při průtoku média přístrojem se větší částice usazují na dně nádrže díky gravitaci, zatímco feromagnetické částice jsou zachyceny vnitřním magnetem. Návrh umožňuje kontinuální provoz bez potřeby častého čištění. Použití mosazi CW617N poskytuje dobrou odolnost proti korozi a mechanické pevnosti, což zajišťuje dlouhodobou spolehlivost. Účinnost přístroje je ovlivněna průtokovou rychlostí a koncentrací zavěšených částic v systému. Správné rozměření je zásadní pro zajištění toho, že oddělovač dokáže zvládnout očekávanou zátěž bez způsobení přílišného tlakového poklesu.

Údržba a provoz

Pravidelná kontrola a údržba oddělovače nečistot je nezbytná pro udržení výkonu systému. Přístroj by měl být pravidelně kontrolován na hromadění nečistot, zejména v systémech s vysokým obsahem částic. Čištění zahrnuje otevření odvodového ventilu a odstranění sesbíraného materiálu. Nejsou poskytována konkrétní intervaly údržby, ale doporučuje se provádět tuto úlohu během pravidelné údržby systému. Přístroj nepotřebuje elektrický pohon ani další komponenty pro provoz.

Nejčastější otázky

Může být oddělovač nečistot IVAR připojen k glykolovému systému?
Ano, zařízení je vhodné pro použití s glykolovými roztoky až do 30 % koncentrace. Materiály použité v konstrukci jsou kompatibilní s tímto typem média.

Je zařízení vhodné pro vertikální potrubní instalace?
Ano, oddělovač nečistot lze instalovat jak v horizontálních, tak vertikálních potrubních trasách. Je však důležité, aby byl odvodový otvor umístěn v nejnižším bodě, aby byl zajištěn správný odvod sesbíraných nečistot.

Jaká je maximální provozní teplota pro tuto verzi?
Zařízení je schopné pracovat až do +90 °C, což z něj dělá vhodný produkt pro otopné i chladicí systémy v tomto teplotním rozsahu.

Může být oddělovač použit v systémech s vysokou koncentrací železných částic?
Ano, vnitřní magnet je navržen tak, aby efektivně zachycoval železné částice. V systémech s velmi vysokou zátěží částic může být vyžadováno častější čištění, aby byla udržována výkonnost.
