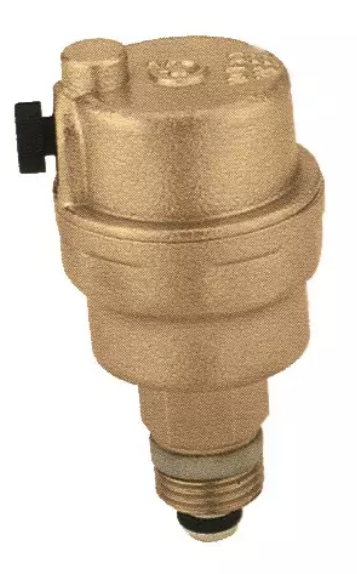

Pojistný ventil IVAR.KIT ROBOCAL, 3/8 palce IVAR.KIT ROBOCAL

Detailní popis produktu

Tento kombinovaný vzduchový ventil a pojistný ventil se často používá v bytových a komerčních otopných soustavách k zajištění správného odstranění vzduchu a zabrání zpětného průtoku. Instalatéři ho často potkávají v centrálních otopných okruzích, rozdělovačích pro podlahové vytápění a v soustavách teplé užitkové vody. Jednotka je kompaktní a vhodná pro úzce prostor, což z ní dělá ideální volbu pro rekonstrukce nebo nové stavby s omezeným přístupem.

Její dvojité funkce zvyšují účinnost soustavy tím, že odstraňuje uvízlý vzduch a udržuje směr průtoku. Často se instaluje na návratové trubky, roztažné nádoby a oběhové smyčky. Zařízení vyžaduje minimální údržbu a snadno se integruje do stávajících potrubních rozvodů pomocí standardních závitových metod.

Technické parametry

Montáž a připojení

IVAR.KIT ROBOCAL 3/8 palce se připojuje prostřednictvím 3/8 palcového závitu, což je běžný standard ve mnoha evropských instalatérských a otopných systémech. Instalatéři by měli zajistit, že závit je čistý a bez nečistot před utažením. Pro těsné spojení lze použít těsnící směs nebo pásko PTFE na samčím závitu. Ventil musí být nainstalován ve správné poloze, jak je uvedeno šipkou na tělese, aby byla zajištěna správná funkce pojistného ventilu. Běžné chyby zahrnují nesprávné umístění, které může způsobit obrácený průtok nebo zablokování, a přetížení, které může poškodit těsnící plochy.

Kompatibilita a příslušenství

Tento ventil je kompatibilní se standardními měděnými, ocelovými a PE-X potrubními systémy. Často se používá spolu s roztažnými nádobami, oběhovými čerpadly a vyvažovacími ventily. Pro zajištění integrity celé soustavy by měli instalatéři zvážit i instalaci redukčních ventilů a filtrů. Pro základní montáž nejsou potřeba žádná další příslušenství, ale v závislosti na aplikaci mohou být potřeba systémově specifické komponenty.

Technický pozadí pro projektanty

IVAR.KIT ROBOCAL kombinuje dvě funkce v jedné kompaktní jednotce. Automatický vzduchový ventil využívá plováku k detekci a uvolnění vzduchu, když hladina vody klesne, zatímco pojistný ventil zabrání zpětnému průtoku pomocí pružinového disku. Plastové komponenty snižují hmotnost a poskytují elektrickou izolaci. Projektanti by měli zohlednit třídu PN 10 a limit teploty +115 °C při specifikaci ventilu pro vysokoteplotní nebo glykolové aplikace. Malá zástavba jednotky umožňuje flexibilní umístění v úzkých prostorách nebo za panely.

Údržba a provoz

Při běžných podmínkách tento ventil nevyžaduje pravidelnou údržbu. Doporučuje se však pravidelné vizuální kontroly na hledání netěsností, zablokování nebo známek opotřebení. Pokud vzduchový ventil zanikne nečistotami, měl by být demontován a vyčištěn podle pokynů výrobce. Funkci pojistného ventilu lze ověřit sledováním směru průtoku a stability tlaku. V technické dokumentaci nejsou uvedena žádná plánovaná období údržby.

Nejčastější otázky

Lze IVAR.KIT ROBOCAL použít ve solárních tepelných systémech?
Ano, pokud systém pracuje v rámci jmenovitého tlaku a teplotních limitů uvedených v technických datech. Maximální provozní teplota +115 °C je vhodná pro většinu solárních tepelných aplikací.

Je ventil vhodný pro svislou nebo vodorovnou montáž?
Obojí orientace je přijatelná, ale šipka směru průtoku musí být v souladu s požadovaným směrem průtoku, aby byla zajištěna správná funkce pojistného ventilu.

Lze tento ventil použít v systémech s pitnou vodou?
Ne, není certifikován pro použití s pitnou vodou. Instalatéři by měli vybrat ventily schválené pro aplikace s pitnou vodou, pokud to vyžadují místní předpisy.

Jaký je maximální povolený pracovní tlak pro IVAR.KIT ROBOCAL?
Jmenovitá třída tlaku je PN 10, což znamená, že je vhodný pro systémy pracující až do 10 bar za běžných podmínek.
