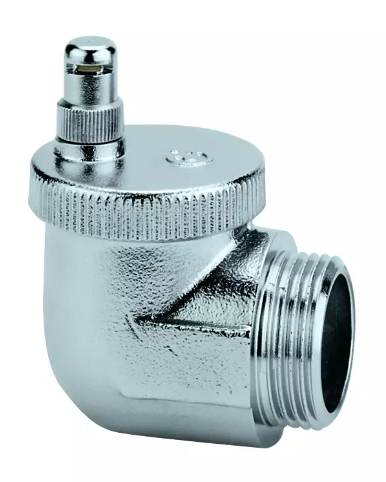

Vzduchový ventil - rohový, 1 palce, pravý IVAR.AERCAL 504
Kód: 504611Související produkty
Detailní popis produktu
Vzduchové ventily jsou zásadní komponenty v otopných soustavách, kde hromadění vzduchu může snižovat účinnost a způsobovat provozní potíže. Tyto ventily se často instalují v systémech jako je podlahové vytápění, otopná tělesa a městské otopné okruhy. Instalatéři a servisní technici je často používají v bytových, obchodních a průmyslových budovách, aby zajistili bezproblémový a nepřetržitý provoz systému. Kolmé uspořádání umožňuje kompaktní montáž v omezeném prostoru, například za stěnami nebo v technických místnostech, kde lineární odvzdušnění není možné.
Kolmé uspořádání ventilu umožňuje směrové odvzdušnění, což je zvláště užitečné v systémech, kde omezený prostor nebo rozložení potrubí vyžaduje, aby ventil byl umístěn pod úhlem. Tato verze je určena pro použití v uzavřených otopných systémech, kde je automatické odvzdušnění nezbytné k udržení hydraulické rovnováhy a k zabrání vzniku vzduchových bublin. Vzduchový ventil je samočinný a po instalaci nepožaduje ruční zásah.
Technické parametry
| Materiál | mosaz CW617N s niklově-chromovou vrstvou |
|---|---|
| Provozní teplota | +100 °C |
| Jmenovitý tlak | PN 10 |
| EAN | 8016615010084 |
| Hmotnost | 0,318 kg |
| Kód | 504611 |
| Značka | IVAR |
Montáž a připojení
Vzduchový ventil se montuje pomocí 1 palcového závitu. Před montáží se ujistěte, že potrubí je čisté a bez nečistot. Na závit se aplikuje vhodný závitový těsnicí prostředek, aby se zabránilo únikům. Kolmé uspořádání by mělo být zarovnáno s proudem vzduchu, aby bylo dosaženo efektivního odvzdušnění. Běžné chyby při montáži zahrnují nesprávné uspořádání, což může vést k nedostatečnému odvzdušnění, a nedostatečné utěsnění závitu, což může způsobit únik vody. Vždy ověřte tlak a teplotu systému před montáží, aby bylo zajištěno, že ventil je vhodný pro danou aplikaci.Kompatibilita a příslušenství
Tento rohový vzduchový ventil je kompatibilní se standardními otopnými systémy s měděným nebo ocelovým potrubím. Používá se obvykle spolu s otopnými tělesy, výměníky tepla a rozdělovači pro podlahové vytápění. Pro standardní montáž není potřeba žádné další příslušenství, ale může být nutný těsnicí prostředek nebo pásko pro závit, aby byla zajištěna těsnost. Ujistěte se, že systém je navržen pro automatické odvzdušnění, aby byla maximalizována účinnost ventilu.Technický pozadí pro projektanty
Vzduchový ventil umožňuje výstup vzduchu, zároveň zabrání úniku vody. Vnitřní mechanismus je citlivý na přítomnost vzduchu a automaticky se otevře, když se vzduch hromadí. Tělo z mosazi CW617N s niklově-chromovou vrstvou odolává korozi a udržuje svou konstrukční pevnost v mokrém prostředí. Jmenovitý tlak PN 10 zajišťuje, že ventil vydrží běžné tlaky v otopných systémech. Usazení ventilu ovlivňuje účinnost odvzdušnění, proto by měl být instalován s výstupem směrem vzhůru a pryč od citlivých komponent. Vlastnosti materiálu a jmenovitý tlak jsou klíčové faktory pro určení životnosti a výkonu ventilu v systému.Údržba a provoz
Vzduchový ventil nepožaduje pravidelnou údržbu za normálních provozních podmínek. Měl by však být pravidelně kontrolován na případné známky zácpky nebo koroze. Pokud ventil nedokáže efektivně odvzdušnit, může to znamenat zácpku vnitřního mechanismu nebo hromadění nečistot. V takovém případě by měl být ventil demontován a vyčištěn. V technických datech nejsou uvedena konkrétní období údržby, ale vizuální kontroly jsou doporučeny během pravidelné údržby systému.Nejčastější otázky
Může být IVAR 504611 použit v uzavřeném otopném systému?
Ano, ventil je navržen pro použití v uzavřených otopných systémech, kde je automatické odvzdušnění potřeba. Je vhodný pro jmenovitý tlak PN 10 a teploty až do 100 °C.
Je ventil vhodný pro vysokoteplotní páru?
Ne, maximální provozní teplota je 100 °C, takže není vhodný pro systémy s vysokoteplotní párou. Podrobnosti o alternativních modelech najdete v technickém listu výrobce.
Jaký typ připojení má IVAR 504611?
Ventil používá 1 palcový závit. Ujistěte se, že závit je čistý a správně utěsněný před montáží.
Může být ventil nainstalován ve kterémkoliv uspořádání?
Ne, kolmé uspořádání by mělo být zarovnáno s proudem vzduchu pro optimální výkon. Nesprávné uspořádání může snížit účinnost odvzdušnění.
Doplňkové parametry
| Kategorie: | Odvzdušňovací ventily |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.318 kg |
| EAN: | 8016615010084 |
| Rozměr závitu: | 1" |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 10 |
| Materiál: | niklovaná chromovaná mosaz CW617N |
| Provozní teplota: | +100 °C |
| Posledná aktuálizacia ceny: | 03.01.2025 10:26:15 |
