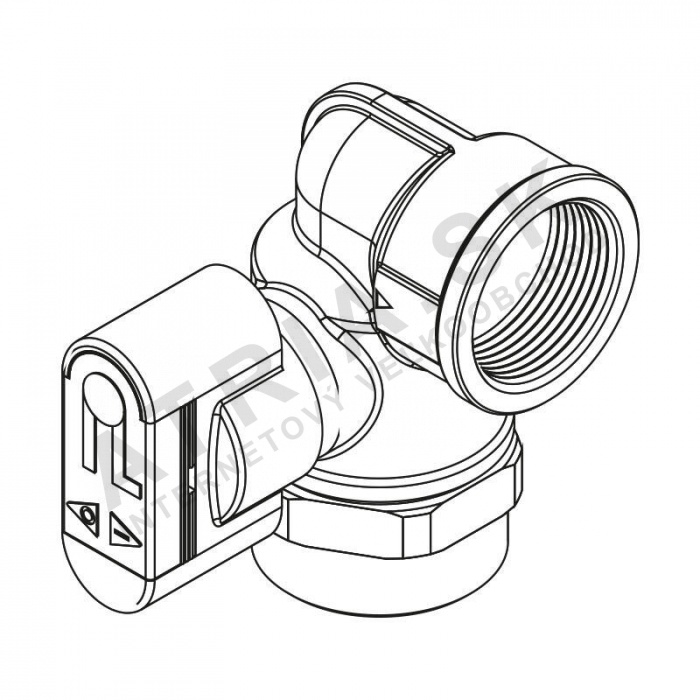

Plynový kulový kohout G24 - s integrovaným tlakovým zátkem - 1 palec; mimo osu

Detailní popis produktu

Plynový kulový kohout IVAR G24 s integrovaným tlakovým zátkem se běžně používá v bytových i komerčních plynových rozdělovacích systémech. Je instalován v plynových potrubích, aby umožnil tlakové zkoušky a detekci netěsností při uvedení systému do provozu a během pravidelné údržby. Klapka je navržena pro systémy pracující v rozmezí teplot -20°C až +60°C a je vhodná pro aplikace, kde jsou potřeba pravidelné kontroly tlaku, aby byla zajištěna integrity systému.

Jako klíčový komponent v plynových rozdělovacích systémech je tato klapka instalována na strategických místech, aby umožnila tlakové zkoušky bez potřeby dalších komponent. Je zvláště užitečná v systémech, které vyžadují soulad se STN EN 1775/2008 a dalšími relevantními normami pro bezpečnost a integrity plynových systémů. Design klapky umožňuje bezpečné a efektivní kontroly tlaku bez nutnosti odborné kvalifikace pro některé operace, což z ní dělá praktické řešení pro montéry a techniky.

Technické parametry

Materiál	Mosaz
Provozní teplota	-20 °C
Jmenovitý tlak	PN 5
Hmotnost	0,569 kg
Kód	G243110100
Značka	IVAR

Rozsah provozních teplot -20°C až +60°C zajišťuje kompatibilitu s širokou škálou okolních a systémových podmínek. Označení PN 5 znamená, že klapka je vhodná pro nízkotlaké plynové systémy. Tyto parametry jsou zásadní pro správné rozměření a výběr, aby byla klapka schopna správně fungovat v požadovaném provozním prostředí.

Instalace a připojení

Klapka se instaluje pomocí standardních potrubních připojení 1 palec. Je důležité ověřit typ připojení a zajistit kompatibilitu s existujícím potrubním systémem. Běžné chyby při instalaci zahrnují nesprávnou orientaci nebo selhání v zarovnání klapky s proudem systému. Klapku je třeba umístit tak, aby byla snadno dostupná pro tlakové zkoušky a prohlídky. Návrh mimo osu poskytuje flexibilitu v úzkých prostorech, ale montéři by měli zajistit dostatečný prostor pro provoz a údržbu.

Kompatibilita a příslušenství

Klapka je kompatibilní se standardními plynovými potrubními systémy s připojením 1 palec. K základní instalaci nejsou potřeba žádné další příslušenství. Pro tlakové zkoušky však může být potřeba vhodný měřicí adaptérový a tlakoměr. Tyto komponenty nejsou součástí klapky a musí být získány zvlášť.

Technický pozadí pro projektanty

Klapka pracuje jako kulový kohout s integrovaným tlakovým zátkem, což umožňuje měření pracovního tlaku a testování netěsností systému. Konstrukce z mosazi poskytuje dobrou odolnost proti korozi a odolnost v plynových prostředích. Bezpečnostní systém TECOBLOCK® zabrání neúmyslnému otevření, což zajišťuje bezpečný provoz. Návrh klapky umožňuje kontroly tlaku bez nutnosti vypnutí plynového systému nebo odborné intervence pro některé operace, což zvyšuje dostupnost systému a zmenšuje složitost údržby.

Údržba a provoz

Klapka nepožaduje pravidelnou údržbu mimo běžné vizuální kontroly. Integrovaný tlakový zátka umožňuje tlakové zkoušky bez nutnosti demontáže nebo uvolnění plynu, což zjednodušuje proces. Systém by měl být kontrolován na netěsnosti a správnou funkci během pravidelné údržby. V poskytnutých informacích nejsou definována konkrétní intervaly údržby.

Nejčastější otázky

Může být tlakový zátka odstraněn bez odborné kvalifikace?
Ano, tlakový zátka může být odstraněn a měřicí adaptérový nainstalován bez nutnosti odborné kvalifikace pro instalaci nebo opravu, protože operace nepožaduje uvolnění plynu.

Je klapka vhodná pro vysokotlaké plynové systémy?
Ne, klapka je označena pro PN 5 a je vhodná pouze pro nízkotlaké plynové systémy. Není navržena pro vysokotlaké aplikace.

Může být klapka použita v systémech s teplotami pod -20°C?
Ne, klapka je určena pro systémy s minimální provozní teplotou -20°C. Použití pod touto teplotou není doporučeno.

Je pro instalaci klapky potřeba speciální nástroje?
Ne, klapka může být nainstalována pomocí standardních nástrojů pro připojení 1 palec. Pro základní instalaci nebo operace s tlakovým zátkem nejsou potřeba žádné speciální nástroje.
