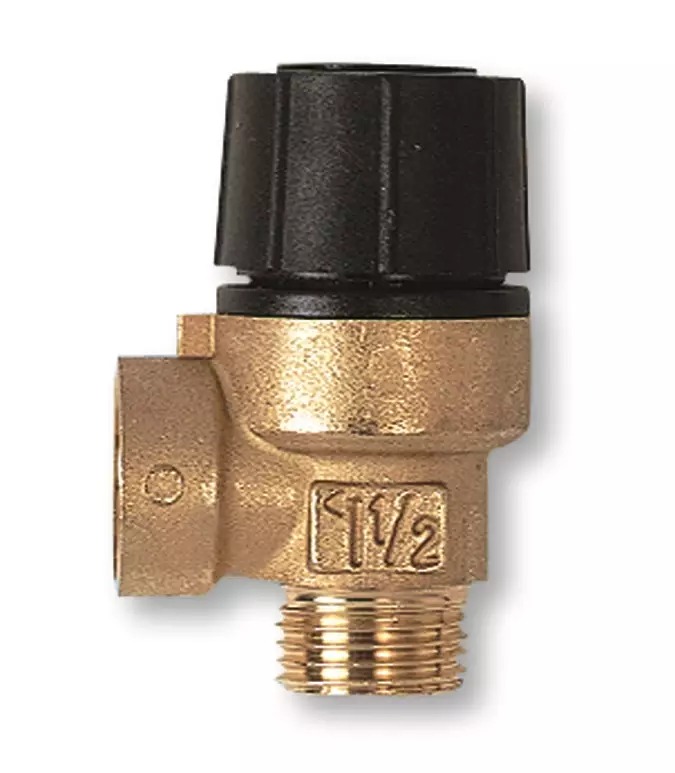

Pojistný ventil pro vytápění - 3/4 palce FF; 2,5bar

Detailní popis produktu

Otopné soustavy v bytových i komerčních budovách vyžadují spolehlivou ochranu proti přetlaku, aby se zabránilo poškození systému. Instalatéři a servisní technici často potřebují pojistné ventily pro kotle, nádoby na roztažnost a centrální otopné okruhy. Tyto ventily jsou základním prvkem pro udržování bezpečných provozních podmínek a dodržování technických norem. IVAR PV 1234 je standardizované řešení pro takové aplikace, navržené pro integraci do systémů s nominálním tlakem až PN 16.

Správné vybavení a montáž pojistného ventilu jsou klíčové pro integritu systému. Ventil musí být kompatibilní s tlakem a teplotním rozsahem systému, stejně jako s médiem, které je dopravováno. V otopných systémech se nejčastěji jedná o vodu nebo směsi glykolu. IVAR PV 1234 je vhodný pro použití v takových prostředích a je navržen tak, aby spolehlivě fungoval za podmínek uvedených v jeho technických parametrech.

Technické parametry

Prováděcí teplotní rozsah od 0 do 110 °C zajišťuje, že ventil je vhodný pro systémy s teplou i studenou vodou. Nominální tlak PN 16 znamená, že ventil je navržen pro systémy s maximálním pracovním tlakem 16 bar. Materiál mosaz CW617N poskytuje dobrý odolnost proti korozi a mechanickou pevnost, což z něj dělá vhodný materiál pro dlouhodobé použití v otopných aplikacích.

Montáž a připojení

IVAR PV 1234 je vybaven připojením 3/4 palce závitová matice (FF), které musí být kompatibilní s mužským závitem na systému. Před montáží zajistěte, že systém je vyrovnán tlakem a připojovací plochy jsou čisté a bez nečistot. Ventil připevněte vhodnými šrouby a utěsněte podle pokynů výrobce. Běžnou chybou je nesprávné utažení, což může vést k únikům nebo snížení účinnosti těsnění. Vždy ověřte správné zarovnání ventilu před konečným utažením.

Kompatibilita a příslušenství

Tento pojistný ventil je určen pro použití v otopných systémech pracujících v rámci stanovených tlakových a teplotních mezí. Je kompatibilní se standardními závitovými připojeními a může být integrován s nádoby na roztažnost, kotle a oběhovými čerpadly. Pro základní montáž není potřeba žádné další příslušenství. Ujistěte se, že potrubí pro vybírání přebytečného média je správně rozměrově a připojeno k bezpečnému výdejnímu bodu, aby se zabránilo návratu nebo zablokování.

Technický pozadí pro projektanty

IVAR PV 1234 funguje tím, že se otevírá při přednastaveném přetlaku, umožňuje vypuštění přebytečného média, dokud tlak v systému nevrátí do bezpečné úrovně. Materiál mosaz CW617N je vybrán pro svou odolnost a odolnost vůči tepelné expanzi. Ventil je navržen pro integraci do uzavřených otopných okruhů a musí být rozměrován podle maximálního průtoku a tlakových kolisací systému. Dlouhodobá funkčnost závisí na kvalitě montáže a čistotě médií v systému.

Údržba a provoz

Doporučuje se pravidelné kontrolování sedlové plochy a těsnících ploch ventilu, aby byla zajištěna jeho dlouhodobá funkčnost. V technických datech nejsou uvedeny konkrétní intervaly údržby, ale jakékoliv známky úniku nebo koroze by měly být okamžitě odstraněny. Během provozu ověřte, že ventil otevírá při specifikovaném tlaku a pevně se uzavírá po vypuštění média. Vyhněte se mechanickému namáhání nebo nadměrné vibraci, které mohou ovlivnit jeho funkci.

Nejčastější otázky

Může být IVAR PV 1234 použit v otopných systémech na bázi glykolu?
Ano, ventil je vhodný pro použití s vodou nebo glykolem, pokud zůstanou teplotní a tlakové podmínky v rámci stanovených mezí.

Je ventil vhodný pro montáž v uzavřené nádobě na roztažnost?
Ano, ventil může být instalován v uzavřené nádobě na roztažnost jako součást systému pro vybírání přebytečného tlaku, pokud parametry nádoby odpovídají specifikacím ventilu.

Může být ventil přestavěn na jiný otevírací tlak?
Ne, ventil je dodáván s pevným otevíracím tlakem a uživatel ho nemůže upravit.

Jaká je maximální povolená teplota pro ventil?
Maximální prováděcí teplota ventilu je 110 °C, jak je uvedeno v technických datech.
