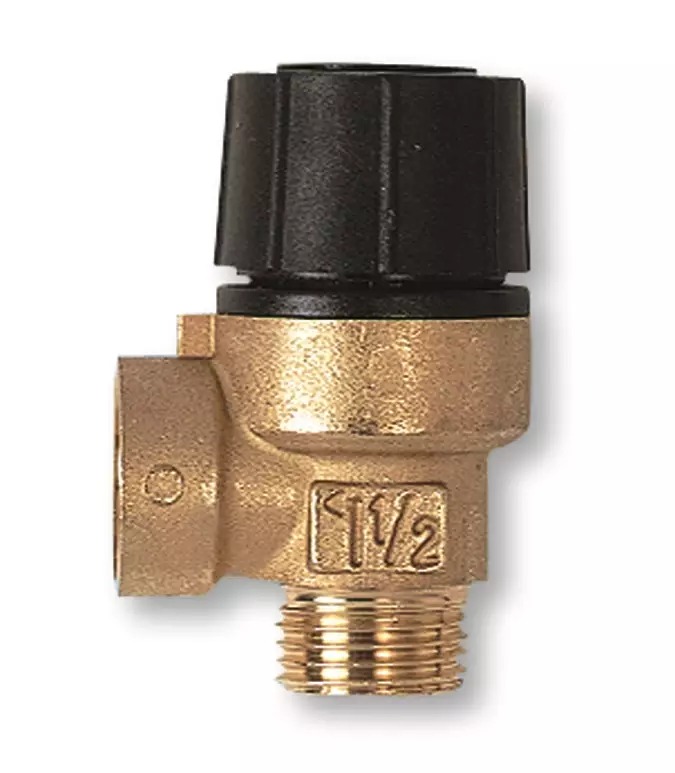

Pojistný ventil pro vytápění - 3/4 palce FF; 3 bar
Kód: I00202334Související produkty
Detailní popis produktu
Otopné soustavy v bytových i komerčních budovách často vyžadují mechanismy uvolňování tlaku, aby se zabránilo poškození způsobenému přetlakem. Instalatéři pracující na centrálních otopných okruzích, zejména těch zahrnujících kotle, tepelné čerpadla nebo podlahové vytápění, často potřebují spolehlivé pojistné ventily. Tyto ventily se obvykle instalují do uzavřených systémů, kde mohou vznikat tlakové změny způsobené tepelnou expanzí, cykly čerpadel nebo spouštěním systému. IVAR PV 1234 je vhodný pro takové prostředí a zajišťuje bezpečnou funkci v rámci definovaných tlakových mezí.
Správné vybavení a instalace pojistného ventilu jsou zásadní pro integritu systému. IVAR PV 1234 je určen pro otopné soustavy, kde tlak přesahuje běžné provozní hodnoty, a otevírá se automaticky, jakmile je dosaženo nastaveného tlakového prahu. To z něj dělá klíčový prvek ochrany systému i okolních konstrukcí před potenciálním poškozením.
Technické parametry
| Materiál | Mosaz CW617N |
|---|---|
| Prováděcí teplota | 0 °C |
| Jmenovitý tlak | PN 16 |
| Kód | I00202334 |
| Značka | IVAR |
Jmenovitý tlak PN 16 označuje maximální povolený provozní tlak za standardních podmínek. Materiál, mosaz CW617N, je vybrán pro svou odolnost proti korozi a mechanickou pevnost v prostředí horké vody a páry. Rozsah provozních teplot od 0 °C do +110 °C zajišťuje kompatibilitu s většinou otopných aplikací, včetně těch s vysokou tepelnou zátěží.
Instalace a připojení
IVAR PV 1234 je vybaven připojením 3/4 palce závitová matice (FF), které musí být zapárováno s odpovídajícím závitovým hrdlem na potrubí systému. Před instalací zajistěte, že jsou závity čisté a bez nečistot. Na povrch matice naneste vhodný těsnicí prostředek, aby se zabránilo úniku. Ventil by měl být namontován svisle s výstupem směrem dolů, aby se předešlo zpětnému průtoku nebo problémům s kondenzací.
Běžné chyby při instalaci zahrnují nesprávnou orientaci, nedostatečné těsnění nebo špatné zarovnání povrchů matice. Vždy ověřte systémový tlak před uvedením do provozu a potvrďte, že je ventil umístěn v místě přístupném pro kontrolu a údržbu. Vyhněte se umístění ventilu do oblastí náchylných k mrazu nebo nadměrnému otřesu.
Kompatibilita a příslušenství
IVAR PV 1234 je kompatibilní s většinou otopných systémů využívajících potrubí a příslušenství s klasifikací PN 16. Často se používá spolu s redukčními ventily, expanzními nádoby a teplotními regulátory, aby vytvořil kompletní systém řízení tlaku. Pro základní instalaci nejsou potřeba žádná další příslušenství, ale mohou být přidány tlakové manometry nebo testovací kohoutky pro monitorování.
Technický pozadí pro projektanty
IVAR PV 1234 funguje na základě pružinového mechanismu, který zůstává uzavřený za normálního tlaku. Když systémový tlak překročí nastavený prah, pružina se stlačí, což umožní uvolnění nadbytečné tekutiny přes výstupní port. Použití mosazi CW617N zajišťuje dlouhodobou odolnost v mokrém a vlhkém prostředí. Ventil se integruje do systému bez potřeby externího napájení, což ho činí vhodným jak pro elektricky řízené, tak ruční systémy.
Projektanti by měli zohlednit tepelné expanzní vlastnosti systému při určování požadovaného nastavení přetlaku. Výkon ventilu je ovlivněn typem média, průtokem a okolními podmínkami. Pravidelné testování funkce ventilu se doporučuje, aby se zajistila pokračující spolehlivost.
Údržba a provoz
Při pravidelných kontrolách zkontrolujte ventil na známky opotřebení, koroze nebo úniku. Ujistěte se, že výstupní port je volný od případných zácp a že připojení matice zůstávají pevná. Nejsou poskytovány konkrétní intervaly údržby, ale doporučuje se provádět roční kontroly v souladu s místními bezpečnostními předpisy. Pokud ventil nefunguje správně, měl by být okamžitě vyměněn.
Nejčastější otázky
Může být IVAR PV 1234 použit v párových systémech?
Ano, ventil je vhodný pro párové aplikace v rámci své provozní teplotního rozsahu od 0 °C do +110 °C.
Je možné upravit nastavení přetlaku po instalaci?
Ne, nastavení přetlaku je továrně určené a nelze jej upravit uživatelem.
Je třeba k ventilu použít samostatný montážní rám?
Ne, připojení matice poskytuje dostatečnou podporu během normálního provozu.
Může být IVAR PV 1234 použit v systémech podlahového vytápění?
Ano, je vhodný pro podlahové vytápění, pokud systém pracuje v rámci stanovených tlakových a teplotních mezí.
Dokumenty ke stažení
Doplňkové parametry
| Kategorie: | IVAR.PV 1234 - pro vytápění |
|---|---|
| Hmotnost: | 0.3 kg |
| Druh výrobku: | pojistný ventil |
| Rozměr závitu: | 3/4" |
| Typ připojení: | vnitřní závit |
| Materiál: | mosaz |
| Jmenovitý tlak: | PN 16 |
| Materiál: | mosaz CW617N |
| Provozní teplota: | 0 °C |
