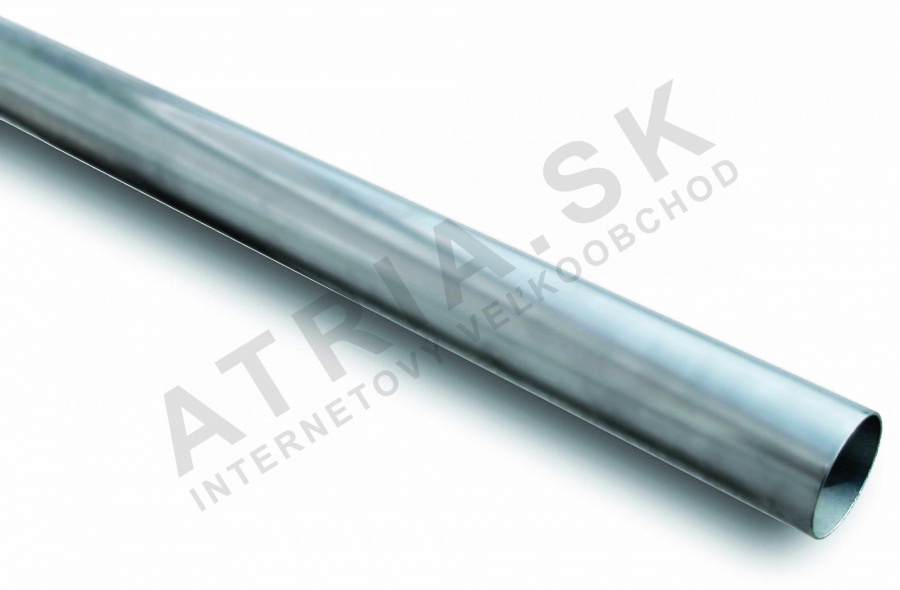

Trubka IVAR.C-STEEL, 15 x 1,2 IVAR.IVCT

Detailní popis produktu

Ocelové trubky jsou základními komponentami v otopných a průmyslových systémech pro dopravu kapalin. Tato trubka se běžně používá v uzavřených otopných soustavách, vodovodních linkách stlačeného vzduchu a v HVAC systémech v obytných, obchodních a průmyslových budovách. Instalatéři pracují s těmito trubkami při rozvádění oběhových okruhů kotlů, solárních kolektorů nebo chladicích jednotek. Varianta IVAR.C-STEEL 15 x 1,2 mm je určena k použití v uzavřených tlakových systémech a není certifikována pro distribuci pitné vody.

Trubka se dodává v délce 6 metrů a spojuje se pomocí stlačovacích spojek. Galvanizace vnější strany poskytuje ochranu proti korozi v neagresivních prostředích. Materiál umožňuje mechanické zpracování a instalaci bez nutnosti svařování, což zkracuje čas i snižuje riziko chyb. Při instalaci je třeba věnovat pozornost správnému zarovnání a utažení, aby se zabránilo únikům a zajistilo dlouhodobé fungování.

Technické parametry

Odolnost vůči vysokému tlaku až	16 bar
Hmotnost	0,385 kg
Kód	IVCT.15
Značka	IVAR

Instalace a spojování

Tato trubka se spojuje pomocí stlačovacích spojek, které vyžadují kompatibilní stlačovací nástroj. Jmenovitý průměr je 15 mm s tloušťkou stěny 1,2 mm. Před připojením zkontrolujte, zda jsou konce trubky čisté a bez ostrých hran nebo deformací. Stlačení musí být provedeno podle pokynů výrobce spojky, aby byla zajištěna plná kontaktní plocha mezi trubkou a spojkou. Běžné chyby zahrnují nesprávné umístění spojky, nedostatečnou sílu stlačení nebo opakované použití stlačovací spojky po selhání. Před uvedením do provozu vždy otestujte sestavený systém pod tlakem.

Kompatibilita a příslušenství

Tato trubka je kompatibilní s systémy stlačovacích spojek navrženými pro ocelové trubky. Příslušenství, jako jsou ohyby, křížení, redukce a uzavírací kroužky, by mělo být vybráno z téže řady stlačovacích spojek. Další potřebné položky pro instalaci zahrnují trubkový řezací nástroj, nástroj na odstraňování ostrých hran a stlačovací nástroj. Ujistěte se, že všechny spojky jsou označeny pro použití s ocelovými trubkami. Pro tuto variantu nejsou uvedeny žádné konkrétní příslušenství.

Technický pozadí pro projektanty

Trubka IVAR.C-STEEL je vyrobena z uhlíkové oceli s elektroliticky nanesenou vrstvou zinku na vnější straně. Tato ochrana poskytuje odolnost proti atmosférické korozi v uzavřených systémech. Vnitřní strana trubky zůstává neizolovaná a je vhodná pro nekoroziující média, jako je topná voda, suchý vzduch a inertní plyny. Třída hořlavosti A1 podle DIN 4202-1 znamená úplnou nehořlavost, což z ní dělá vhodný materiál pro oblasti kritické pro bezpečnost při požárech. Rozsah pracovních teplot se pohybuje od -20°C do +180°C, což umožňuje její použití v systémech s teplou vodou i v chladicích aplikacích. Správný návrh zajistí, že tepelné dilatace budou kompenzovány ohyby nebo dilatační kompenzátory.

Služba a provoz

Pravidelné vizuální kontroly jsou doporučovány k identifikaci známek mechanického poškození nebo koroze. Periodicky zkontrolujte spoje na těsnost a případné úniky, zejména po prvním provozu, kdy tepelná roztažnost může ovlivnit integritu spojů. V poskytnutých datech není uvedena žádná plánovaná údržba, ale jakékoliv poškození nebo podezření na závady by mělo být okamžitě odstraněno, aby se zabránilo selhání systému.

Nejčastější otázky

Může být trubka IVAR.C-STEEL 15 x 1,2 spojena s měděnou trubkou?
Ne, tato trubka je specificky navržena k použití s stlačovacími spojkami pro uhlíkovou ocel a nemůže být přímo spojena s měděnou trubkou bez vhodných přechodových spojek.

Je tato trubka vhodná pro použití v solárních otopných systémech?
Ano, je vhodná pro solární otopné systémy, kde je médium zahřáté na teploty v rámci specifikovaného rozsahu a systém pracuje pod tlakem.

Jaký je maximální povolený tlak pro tuto trubku?
Maximální pracovní tlak je 16 bar, jak je uvedeno v technických parametrech.

Může být tato trubka použita pro dopravu suchého vzduchu?
Ano, trubka je vhodná pro dopravu stlačeného suchého vzduchu v průmyslových aplikacích.
