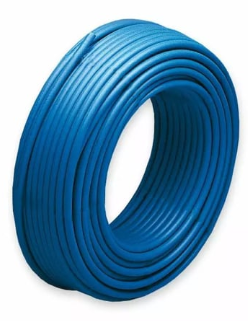

Trubka IVAR.PE-Xa, 20 x 2, 200 m IVAR.PE-Xa

Detailní popis produktu

Trubky IVAR.PE-Xa se běžně používají v obytných i komerčních budovách pro aplikace podlahového vytápění. Zajišťují spolehlivé rozdělení ohřáté vody prostřednictvím termicky efektivního vykříženého polyethylenového materiálu. Montéžní pracovníci obvykle pracují s předizolovanými rozdělovači, výměníky tepla a kompenzátory, přičemž zajišťují správné rozložení a vyhýbají se ostrým zatáčkám nebo mechanickému namáhání.

Průměr trubky se volí podle hydraulických požadavků, s ohledem na průtoky a tlakové ztráty v obvodu. Klasifikace PN umožňuje bezpečnou provozní činnost v rámci stanovených teplotních rozsahů. Z důvodu minimálního objednacího množství 200 m by plánování mělo zahrnovat kompletní délky obvodů, aby se minimalizovalo odpadování nebo nezbytné spoje.

Technické parametry

Jmenovitý tlak	PN 6
Hmotnost	0,116 kg
Kód	71020700
Značka	IVAR

Tyto klasifikace tlaku definují maximální povolené pracovní podmínky. Při teplotě +90°C trubka vydrží jmenovitý tlak 6 bar (PN6), zatímco při teplotě +60°C dokáže zvládnout až 10 bar (PN10). To z ní dělá vhodný materiál pro systémy vytápění s nízkou teplotou pracující v běžných domácnostech a lehkých komerčních prostorách.

Montáž a spojování

Pro spojení trubky použijte IVAR.TP nebo RP stlačovací prsteny s kompatibilním stlačovacím nástrojem. Alternativně stlačovací spojky IVAR.AC vyžadují vlastní stlačovací stroj. Ujistěte se, že vnitřní průměr odpovídá specifikacím spojky a potvrďte, že bariéra proti kyslíku zůstává neporušená během řezání. Vyhněte se přetížení nebo špatnému zarovnání při sestavování spojů, neboť to může způsobit úniky nebo předčasné selhání. Po instalaci zkontrolujte všechny spoje vizuálně a proveďte tlakové testy při provozní teplotě, aby byla zajištěna integrity systému.

Kompatibilita a příslušenství

Tato trubka je kompatibilní se standardními komponentami pro podlahové vytápění, jako jsou rozdělovače, ventily a izolační desky. Pro bezpečná spojení je třeba použít IVAR.TP, RP stlačovací prsteny nebo IVAR.AC stlačovací spojky. Další materiály zahrnují izolaci, upínací kličky a kompenzátory, v závislosti na návrhu systému a místních předpisech.

Technický pozadí pro projektanty

Struktura vykříženého polyethylenu (PE-Xa) poskytuje flexibilitu a odolnost vůči tepelnému cyklování. Bariéra proti kyslíku zabraňuje korozi v uzavřených topných obvodech tím, že omezuje difúzi kyslíku do systému. Při integraci do podlahového vytápění přispívá tepelná vodivost trubky a nízká lineární roztažnost k dlouhodobé efektivitě. Projektanti by měli zohlednit rozteč trubek, kvalitu izolace a vyvážení systému, aby zajistili rovnoměrné rozdělení tepla a minimální ztráty energie.

Služba a provoz

Při běžném provozu sledujte příznaky úniku, změny barvy nebo neobvyklé zvuky v systému. Pravidelně kontrolovat spoje jednou ročně a případně znovu stlačit nebo znovu stisknout. Kromě pravidelných vizuálních kontrolování nejsou poskytovány konkrétní intervaly údržby.

Nejčastější otázky

Může být IVAR.PE-Xa použit s ne-IVAR spojkami?
Doporučuje se použít pouze IVAR.TP, RP nebo IVAR.AC spojky, aby byla zajištěna kompatibilita a těsnost.

Jaký je minimální poloměr ohýbání této trubky?
Abyste zabránili poškození, dodržujte standardní pokyny pro ohýbání trubek PEX podle technického listu výrobce.

Je bariéra proti kyslíku vhodná pro všechny topná média?
Bariéra proti kyslíku je vhodná pro použití s glykolovými směsmi a vodou v běžných systémech podlahového vytápění.

Může být tato trubka zkrácena na místě?
Ano, ale ujistěte se, že řez je čistý a kolmý, a použijte vhodný nástroj, aby nedocházelo k zbytkům nebo deformaci na konci.
