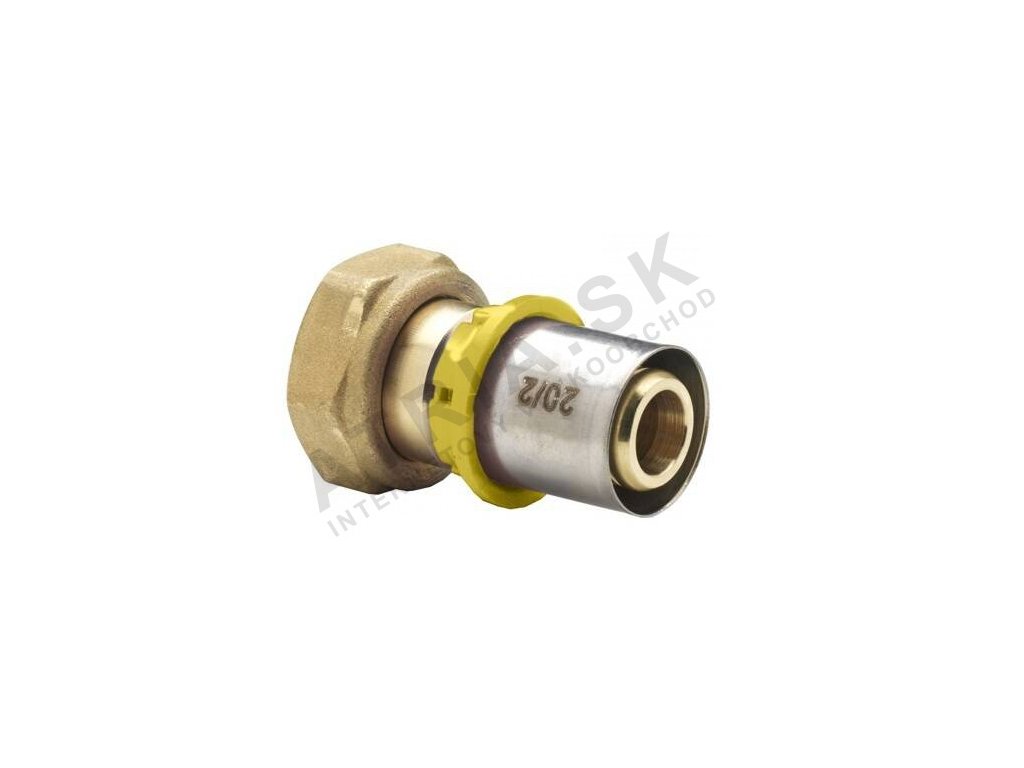

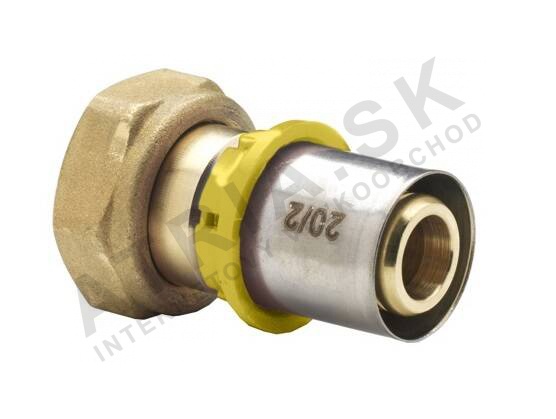

Přechodka PRESS GAS - převlečná matice, 3/4" F x 20, adaptér TC IVAR.PT 5703-GAS

Detailní popis produktu

Přechodové bushiny jsou důležité komponenty v plynových distribučních systémech, kde jsou vyžadovány flexibilní spojení mezi předizolovanými potrubími ALPEX-GAS a závitovými armaturami. Tyto armatury jsou běžně používány v bytových i komerčních topných systémech, zejména u plynových kotlů, ohřívačů a plynových přivodů. Montážní pracovníci pracující na plynových systémech musí zajistit správné zarovnání a těsnění, aby zabránili únikům plynu a zachovali integritu systému. Velikost závitu 3/4 palce je běžná v mnoha evropských plynových instalacích, což způsobuje, že tento bushing je vhodný pro širokou škálu aplikací.

Správné vybavení přechodovými bushiny je klíčové pro výkon systému. Rozsah pracovní teploty a tlaková klasifikace musí odpovídající požadavkům systému. Tento bushing je navržen pro prostředí, kde teplota kolísá od -20 °C do +60 °C. Je vhodný jak pro vnitřní, tak pro venkovní instalace, pokud je systém chráněn před extrémními podmínkami prostředí.

Technické parametry

Montáž a spojení

Montáž přechodového bushingu zahrnuje spojení potrubí ALPEX-GAS s 3/4 palcovou vnější závitem. Plochá tesnice zajistí těsné spojení mezi potrubím a bushingem. Montážní pracovník by měl ověřit, že potrubí je správně zarovnáno s bushingem, než začne s lisováním. Běžné chyby při montáži zahrnují špatné zarovnání, které může vést k únikům, a přetížení, což může poškodit tesnici nebo potrubí. Je důležité dodržovat pokyny výrobce ohledně nástrojů a technik pro lisování, aby bylo zajištěno bezpečné spojení.

Kompatibilita a příslušenství

Tento bushing je specificky navržen pro použití s potrubím ALPEX-GAS a 3/4 palcovou vnější závit. Je kompatibilní se standardními plynovými systémy pracujícími v rámci stanovených tlakových a teplotních rozmezí. K montáži není vyžadováno žádné další příslušenství, protože bushing obsahuje potřebnou tesnici. Montážní pracovník by měl zajistit, že ostatní části systému, včetně ventilů, regulátorů a dalších armatur, jsou kompatibilní s tlakovými a teplotními požadavky bushingu.

Technický pozadí pro projektanty

Přechodový bushing funguje tím, že vytváří bezpečné mechanické spojení mezi potrubím ALPEX-GAS a závitovou armaturou. Mosaz CW617N je vybrán kvůli své vysoké síle a odolnosti proti korozi, což je zásadní pro dlouhodobý výkon v plynových systémech. Plochá tesnice poskytuje spolehlivé těsnění, které zabrání úniku plynu. Integrace bushingu do systému závisí na celkovém návrhu plynové distribuční sítě. Faktory jako průměr potrubí, průtok a systémový tlak musí být zváženy, aby byl zajištěn efektivní a bezpečný provoz bushingu.

Služba a provoz

Doporučuje se pravidelná kontrola přechodového bushingu, aby bylo zajištěno, že spojení zůstává bezpečné a netěsné. Montážní pracovník by měl kontrolovat příznaky opotřebení, koroze nebo poškození tesnice. Pokud jsou detekovány jakékoliv problémy, bushing by měl být okamžitě nahrazen. Nejsou poskytovány konkrétní intervaly servisu, ale je vhodné provádět kontrolu bushingu během pravidelné údržby systému. Provozní podmínky, jako je teplota a tlak, by měly být sledovány, aby zůstaly v rámci stanovených limitů.

Casto kladené otázky

Lze bushing použít s jinými typy plynových potrubí?
Ne, tento bushing je specificky navržen pro použití s potrubím ALPEX-GAS a nemusí být kompatibilní s jinými typy potrubí.

Je bushing vhodný pro vysokotlaké plynové systémy?
Bushing má maximální povolený tlak PN 10, což je vhodné pro většinu standardních plynových systémů.

Lze bushing použít v chladném prostředí?
Ano, rozsah pracovní teploty zahrnuje -20 °C, což způsobuje, že je vhodný pro použití v chladném prostředí.

Jaký je doporučený způsob připojení bushingu?
Bushing by měl být připojen pomocí lisovacího nástroje, aby bylo zajištěno bezpečné a netěsné spojení.
