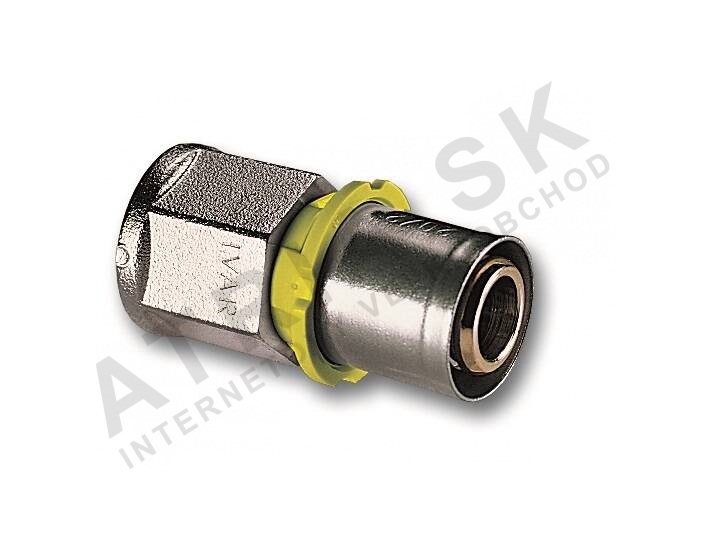

Přechodník PRESS-GAS - vnitřní závit, 3/4 palce F x 20 IVAR.PT 5613-GAS

Detailní popis produktu

Přechodník IVAR 510013GAS je klíčovou součástí plynových distribučních systémů, kde je potrubí ALPEX-GAS připojeno k přírubám s vnitřním závitem. Tento typ přechodníku se běžně používá v domácnostech i komerčních plynových instalacích, včetně topných systémů, plynových spotřebičů a průmyslových plynových rozvodů. Instalatéři a technici pracující na plynových systémech vyžadují spolehlivé a přesné příruby, aby zajistili netěsné spojení a dlouhodobou funkčnost. Přechodník je navržen k použití s potrubím ALPEX-GAS a je kompatibilní s vnitřními závity o rozměru 3/4 palce F x 20. Je vhodný pro prostředí, kde je provozní teplota v rozmezí od -20 °C do +60 °C a nominální tlak až do PN 10. Materiál a konstrukce přechodníku zajišťují kompatibilitu se standardními komponentami plynových systémů a usnadňují jednoduchou montáž.

Properní výběr a instalace přechodníků jsou zásadní pro zachování integrity plynového systému. Přechodník musí být správně rozměrován a zarovnán s potrubím a přírubou, aby se zabránilo únikům a zajistilo bezpečné spojení. Instalatéři by měli zohlednit provozní podmínky a požadavky systému při výběru vhodného přechodníku pro konkrétní aplikaci.

Technické parametry

Materiál	Mosaz CW617N
Provozní teplota	-20 °C
Nominální tlak	PN 10
Hmotnost	0,105 kg
Kód	510013GAS
Značka	IVAR

Technické parametry přechodníku IVAR 510013GAS jsou zásadní pro určení jeho vhodnosti pro konkrétní aplikace. Rozsah provozní teploty od -20 °C do +60 °C umožňuje použití přechodníku v širokém rozsahu prostředí, včetně chladicích skladů a vyhřívaných budov. Nominální tlak PN 10 znamená, že přechodník dokáže zvládnout standardní plynové tlaky bez poškození spojení. Tyto parametry jsou klíčové pro rozměrování a výběr správného přechodníku, aby byl zajištěn bezpečný a efektivní provoz plynového systému.

Instalace a připojení

Instalační proces přechodníku IVAR 510013GAS zahrnuje připojení potrubí ALPEX-GAS k přírubě s vnitřním závitem. Přechodník je navržen k přitlačení na potrubí pomocí kompatibilních kleští, což zajišťuje bezpečné a netěsné spojení. Vnitřní závit má rozměr 3/4 palce F x 20, který musí být přesně zapasován s odpovídající přírubou, aby byla zajištěna kompatibilita. Během instalace je důležité ověřit, že potrubí je správně zarovnáno s přechodníkem a že kleště jsou správně umístěna, aby nedošlo k poškození komponent. Běžné chyby při instalaci zahrnují použití nesprávných kleští, špatné zarovnání potrubí a přechodníku a nedostatečné kontrolování netěsností po instalaci. Aby bylo zajištěno úspěšné spojení, měli by instalatéři dodržovat pokyny výrobce a provádět vizuální i tlakovou kontrolu po instalaci.

Kompatibilita a příslušenství

Přechodník IVAR 510013GAS je kompatibilní s potrubím ALPEX-GAS a přírubami s vnitřním závitem o rozměru 3/4 palce F x 20. Doporučuje se použít kleště typu B k přitlačení přechodníku na potrubí, aby bylo zajištěno bezpečné spojení. Kromě přechodníku mohou instalatéři potřebovat objednat další komponenty, jako jsou příruby, ventily a regulátory tlaku, aby dokončili plynový systém. Přechodník je vhodný pro systémy, které splňují normu PTN 704 05, což zajišťuje kompatibilitu s ostatními komponentami plynového systému.

Technický pozadí pro projektanty

Přechodník IVAR 510013GAS vytváří bezpečné spojení mezi potrubím ALPEX-GAS a přírubou s vnitřním závitem. Je vyroben z mosazi CW617N, což je materiál známý svou pevností, odolností proti korozi a kompatibilitou s plynovými systémy. Těsnicí materiál HNBR zajišťuje těsné a odolné spojení, které zabraňuje únikům plynu a udržuje integritu systému. Přechodník je navržen tak, aby se bez problémů integroval do plynových distribučních systémů, kde hraje klíčovou roli při připojování různých komponent. Rozsah provozní teploty a hodnota nominálního tlaku jsou důležité faktory, které ovlivňují výkon a životnost přechodníku. Správné navržení systému a výběr komponent jsou zásadní pro zajištění dlouhodobé efektivity a spolehlivosti plynového systému.

Služba a provoz

Přechodník IVAR 510013GAS vyžaduje minimální údržbu díky své odolné konstrukci a spolehlivým těsnicím vlastnostem. Je však důležité pravidelně kontrolovat, zda spojení zůstává netěsné a zda přechodník funguje správně. Instalatéři by měli kontrolovat spojení na známky opotřebení, koroze nebo poškození a v případě potřeby přechodník vyměnit. Protože je přechodník komponentou jednorázové instalace, není navržen pro pravidelné servisní intervaly. Jakékoliv potíže se spojením by měly být okamžitě vyřešeny, aby se zabránilo únikům plynu a zajišťovala bezpečnost systému.

Nejčastější otázky

Může být přechodník IVAR 510013GAS připojen k přírubám jiných rozměrů?
Ne, přechodník je specificky navržen pro příruby s vnitřním závitem o rozměru 3/4 palce F x 20 a není kompatibilní s jinými rozměry.

Je přechodník IVAR 510013GAS vhodný pro použití v nízko-temperačních prostředích?
Ano, přechodník je vhodný pro použití v teplotách až do -20 °C, což ho činí vhodným pro chladicí skladování a další aplikace s nízkou teplotou.

Jaký typ kleští je vhodný pro instalaci přechodníku IVAR 510013GAS?
Přechodník by měl být instalován kleštěmi typu B, aby bylo zajištěno bezpečné a netěsné spojení.

Může být přechodník IVAR 510013GAS použit v plynových systémech s vysokým tlakem?
Ne, přechodník má nominální tlak PN 10 a není vhodný pro aplikace s vyšším tlakem.
